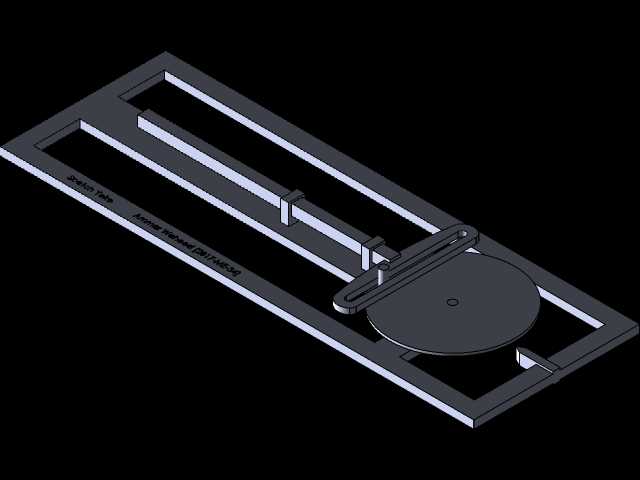

止动轭式间歇进给传动机构三维结构

　　这套止动轭机构的核心应用场景集中在需要精准间歇送料的轻工装配、检测工位，常见于小尺寸零件的步进输送环节，比如电子元器件引脚裁切前的料带推送、小型五金件冲压工位的步距进给，相比传统槽轮机构，它的启停冲击更小，适合输送行程固定、负载较轻的精密作业场景。从实际功能来看，这套机构可以把圆盘的连续回转运动，转化为滑台的直线往复间歇运动，当圆盘上的驱动销嵌入轭架的导槽时，会推动滑台沿两侧导轨做定距直线移动，当驱动销随圆盘转出导槽区间时，滑台会被轭架的平直限位边牢牢锁止在固定位置，不会因为惯性出现窜动，完全不需要额外添加定位锁止结构，就能保证工位停留时的位置精度，这也是它在精密进给场景里被频繁选用的核心原因。设计思路上，整套结构采用了对称式布局，

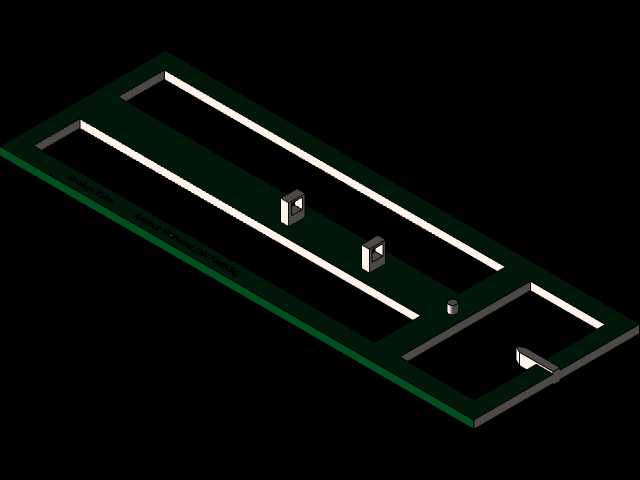

　　两侧的长导轨直接加工在基座本体上，滑台的导向边和导轨槽采用小间隙配合，单边配合间隙控制在0.02-0.04mm之间，既可以保证滑动顺畅无卡滞，又能限制滑台的横向摆动量，避免进给过程中出现偏斜。驱动圆盘的中心和轭架的对称中心线完全重合，驱动销的偏心距直接决定了滑台的有效行程，调整驱动销在圆盘上的安装半径，就能在不更换其他零件的前提下改变进给步距，适配不同尺寸工件的输送需求。轭架和滑台采用一体化设计，省去了额外的连接紧固件，既减少了装配累积误差，也提升了传动部分的整体刚性，避免高速运转时连接部位出现松动异响。从安装边界来看，整套机构的基座为平板式结构，四个角预留了沉头安装孔，可以直接固定在设备的安装台面上，不需要额外设计转接支架，

　　基座的厚度根据行程长度匹配，长行程版本会适当增加基座厚度来提升导轨部分的抗弯强度，避免滑台伸出时基座出现下挠。滑台的顶面预留了标准的螺纹安装孔阵列，可以直接固定料夹、吸盘或者推块等执行末端，不需要二次加工安装面。驱动圆盘的输入轴端设计有标准的轴连轴承位，可以直接和驱动电机的输出轴连接，也可以通过同步轮接入设备的主传动链，适配不同的动力输入形式。实际使用中需要注意，导轨配合面需要定期涂抹润滑脂，避免干摩擦导致磨损加剧，驱动销和轭架导槽的接触位置可以加装耐磨衬套，长时间高频运转下只需要更换衬套就能恢复配合精度，大幅降低维护成本。这套机构的运动特性决定了它不适合大负载、长行程的输送场景，但是在小步距、高精度、需要频繁启停的间歇进给工位，

　　它的结构简单、维护方便、锁止可靠的优势会被充分放大，相比复杂的凸轮分度机构，它的加工难度更低，普通的铣削加工就能满足零件的精度要求，不需要高精度的凸轮磨床加工，制造成本只有同等精度凸轮分度机构的三分之一左右，非常适合中小型自动化设备的进给单元选用。在建模过程中，所有配合面都做了公差匹配，导轨的导向长度覆盖滑台的全行程，不会出现滑台伸出后导向长度不足导致的卡滞问题，驱动销的导入端做了小倒角处理，嵌入轭架导槽时不会出现硬顶卡滞，圆盘和轭架的非接触区域预留了足够的安全间隙，运转过程中不会出现运动干涉。
