平面四杆链传动机构教学演示结构

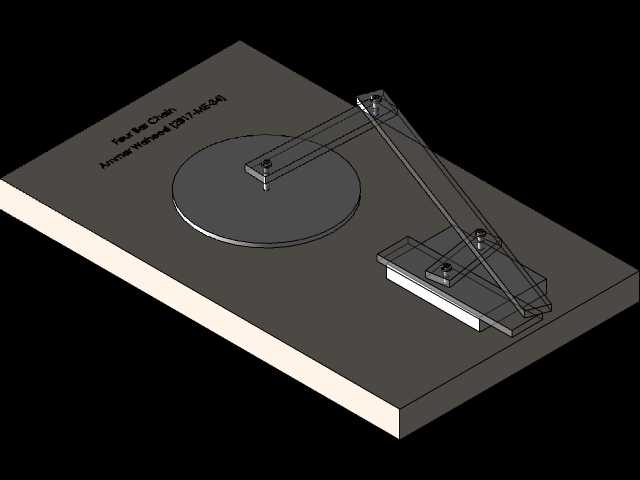

　　这套平面四杆链传动结构，是机械原理教学、非标设备传动单元设计阶段常用的参考构型，核心依托低副连接的刚性杆件实现旋转运动到往复摆动的稳定转换，在轻工送料机构、自动化检测工位摆臂、小型实验设备动作执行端都有广泛的适配场景。整套结构固定在平整安装基板上，基板预留了多组标准安装孔位，可直接通过螺栓固定在实验台架或设备安装面，安装边界控制在300mm×200mm的矩形范围内，整体垂直高度不超过120mm，不会占用过多设备内部安装空间，适配桌面级实验装置、小型自动化设备的紧凑布局需求。

　　结构的动力输入端为带安装轴的圆盘曲柄，曲柄端面预留了偏心距调节孔位，可根据输出摆角需求调整曲柄销的固定位置，改变输入旋转半径，进而调整输出端摇杆的摆动幅度，适配不同行程的动作需求。曲柄与连杆之间采用销轴铰接，铰接位置加装了自润滑衬套，减少长期往复运动带来的铰接副磨损，无需频繁加注润滑脂即可维持长时间稳定运行，降低维护频次。连杆采用双平行杆的对称构型，相比单杆结构可大幅降低运动过程中的侧向扭转力矩，避免杆件受偏载出现弯曲变形，保证动力传递过程中的同轴度，减少运动卡滞风险。

　　输出端的摇杆组件固定在带滑动导轨的安装座上，安装座可沿基板上的导向槽调整固定位置，改变摇杆的固定铰点位置，配合曲柄偏心距的调整，可实现曲柄摇杆、双曲柄、双摇杆三种经典四杆机构构型的切换，满足不同运动规律的演示与设计验证需求。摇杆末端预留了标准执行件安装接口，可直接加装吸盘、拨杆、压头等末端执行元件，直接对接实际生产工位的动作需求，无需额外设计转接结构。

　　设计过程中所有铰接副的销轴均采用等直径标准件，互换性强，后期维护更换时无需单独定制加工；所有杆件的截面均做了等强度优化，在保证结构刚性、避免运动过程中出现杆件挠曲变形的前提下，尽可能降低杆件自身重量，减少输入端的动力负载，小功率驱动单元即可带动整套机构稳定运行，适配低功耗设备的设计需求。基板表面做了哑光硬质氧化处理，既可以避免长期使用过程中表面锈蚀，也能减少环境光线反射，方便教学演示过程中观察机构的运动轨迹，也便于在基板表面标记各铰点的运动轨迹线，辅助理解四杆机构的运动学原理。

　　在实际设备适配场景中，这套结构可直接作为小负载工位的动作执行单元，比如小型零件分拣工位的拨料机构、包装设备的料仓挡料机构、实验设备的样品台摆动驱动单元，相比齿轮、凸轮传动结构，四杆机构的加工精度要求更低，组装调试难度小，运行过程中冲击噪音低，适合中低速往复动作的工位使用。设计时已经考虑了运动死点的规避，通过曲柄转动惯量的匹配以及铰接副间隙的合理控制，机构运行过程中不会出现死点卡滞，可连续长时间稳定运行，无需额外添加辅助过死点的弹性元件，简化整体结构。
