教学演示用曲柄滑块运动机构实验台

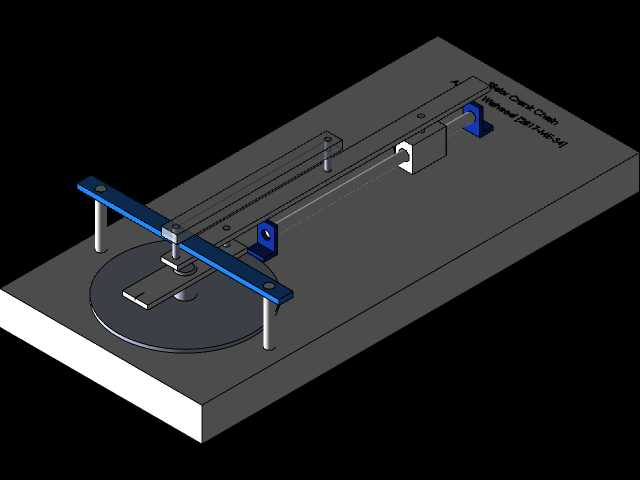

　　这套曲柄滑块机构实验装置，主要面向机械原理教学、机构运动验证场景搭建，可直接用于高校机械实验室的原理演示，也能作为小型自动化设备往复执行端的原理验证载体，帮助设计人员快速核对曲柄半径与滑块行程的对应关系，规避实际选型中出现的行程超差、死点位置判断失误问题。整套机构固定在平整的安装底板上，底板预留了均匀的安装孔位，可直接通过螺栓固定在标准实验台架或者设备安装基座上，安装边界完全覆盖常规实验操作台的安装间距，不需要额外加工转接板就能完成固定。从功能实现来看，这套机构通过曲柄的连续回转运动，带动连杆做平面复合运动，最终驱动滑块沿直线导轨做往复直线运动，可直观展示回转运动到直线往复运动的转换过程，滑块端可根据实验需求加装不同的执行端头，

　　完成冲压、推送、分拣等不同动作的原理模拟。设计过程中，曲柄的回转中心与滑块导轨的平行度做了严格约束，导轨安装面与曲柄安装座的基准面共面，避免运动过程中出现连杆憋劲、滑块卡滞的问题；支撑立柱的高度经过匹配计算，保证连杆在整个运动周期内不会与底板或者其他固定部件发生运动干涉，曲柄的转动半径可根据演示需求做小范围调整，对应输出不同的滑块行程，满足不同实验工况的演示需求。机构的导轨采用平直的导向结构，滑块与导轨的配合间隙控制在合理范围，既保证运动过程的顺畅性，又不会因为间隙过大出现运动轨迹偏移，曲柄与驱动端的连接位置预留了标准轴连接接口，可直接连接手动摇柄或者小型驱动电机，实现手动演示或者电动连续运转两种模式。在实际教学场景中，

　　这套装置可以让学习者直观观察曲柄转角与滑块位移的对应关系，理解死点位置的形成原因与规避方式，掌握连杆长度、曲柄半径对滑块运动特性的影响规律；在工业设计验证场景中，可通过这套等比例缩小的模型，核对往复机构的运动轨迹，提前排查结构干涉、行程不足等设计问题，减少实际设备加工后的整改成本。整套机构的所有运动部件都做了外露设计，没有多余的遮挡结构，方便观察每个构件的运动状态，固定部件的连接位置都采用可拆卸的螺栓连接，可根据实验需求快速更换不同长度的连杆、不同回转半径的曲柄，快速完成不同参数下的机构运动特性测试。安装底板的厚度足够保证整体刚性，即使在高速连续运转状态下也不会出现明显的振动变形，保证运动参数测量的准确性，导轨的两端预留了机械限位位置，避免滑块运动超程脱出导轨，提升装置运行的安全性。
