集成电路配套针鳍式散热组件热分析结构

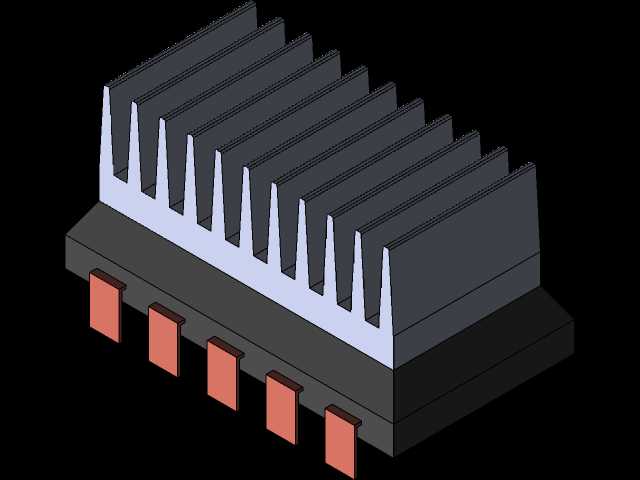

　　在高密度板卡电子组装场景中，功率型集成电路的热管控一直是板级结构设计的核心难点，尤其是表面贴装类多引脚封装芯片，工作时核心结热需要通过最短传导路径导出，否则长期超温运行会触发载流子迁移率下降、焊点热疲劳失效等连锁问题，这套带针鳍结构的散热组装方案，正是针对小尺寸表贴功率芯片的热传导需求搭建的分析载体。从实际安装边界来看，该组件适配的是常规小外形表贴封装，芯片本体通过底部焊盘与PCB板实现电气连接，两侧伸出的鸥翼型引脚共6组，引脚间距符合通用表贴器件的焊盘布局规范，安装时不需要额外在PCB上开设避让沉孔，散热片底座直接贴合芯片顶面，接触面可预留导热介质填充间隙，不会干涉周边0805及以下封装的阻容件布局，

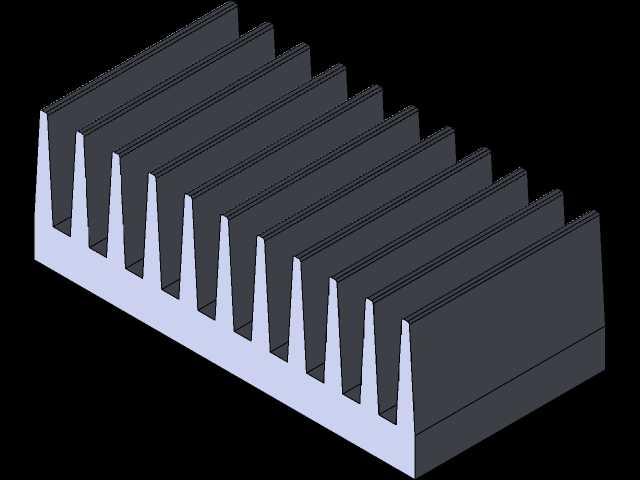

　　整体组装高度控制在常规板卡器件限高范围内，适配多数密闭式工控机壳、嵌入式设备仓的内部空间要求。设计阶段的核心思路围绕热阻拆分展开，散热片底座采用等厚平直结构，目的是让芯片顶面的集中热流快速均布到整个鳍片根部，避免局部热流密度过高导致鳍片换热效率浪费；鳍片采用等间距针鳍排布，相比直片式鳍片，针鳍结构在自然对流场景下可以让气流从多个方向进入鳍片间隙，不会因为板卡安装方向的变化导致对流风道被阻断，鳍片的拔模斜度兼顾了加工工艺性，不管是铝挤成型还是后续切削加工，都能保证鳍片根部无应力集中缺口，长期高低温循环下不会出现鳍片断裂脱落的问题。从热分析的建模逻辑来看，这套组装结构完整还原了实际热传导路径：

　　芯片核心产生的热量通过封装顶面传导到散热片底座，再经底座均温后传递到每一片针鳍，最终通过鳍片表面与周边空气的对流换热把热量散出，建模时保留了引脚与PCB的连接结构，也可以同步分析部分热量通过引脚焊盘传导到PCB铜箔的分流占比，帮助设计人员评估不同导热介质厚度、不同环境风速下的芯片结温裕量。在实际选型应用中，这类散热结构多用于工业传感器信号调理模块、小功率驱动芯片、嵌入式主控芯片的被动散热场景，不需要额外配置风扇，完全依靠自然对流即可满足1-3W功耗芯片的散热需求，组装时可以通过耐热导热胶直接粘接固定，不需要额外设置卡扣或者螺丝固定柱，对PCB的空间占用极小，尤其适合布局紧凑的分布式采集节点、便携检测设备内部的板卡散热设计。

　　建模过程中对各部件的装配公差做了等效处理，散热片底座与芯片顶面的贴合面预留了0.1mm的导热介质填充层间隙，引脚与焊盘的连接位置还原了实际焊接后的接触形态，鳍片的间距经过核算，在自然对流条件下不会出现气流滞止区，相邻鳍片的热辐射角系数也符合实际换热情况，能够直接用于热仿真的边界条件加载，不需要额外对模型做几何清理。对于结构设计人员来说，参考这套模型可以快速调整鳍片高度、底座厚度、鳍片数量等参数，匹配不同功耗等级的芯片散热需求，不需要从零开始搭建表贴芯片与散热器的组装结构，也能直接借鉴其安装边界的避让设计思路，避免散热件与周边器件、结构件产生装配干涉。
