400mm行程1.5KW主轴桌面级CNC雕刻机结构

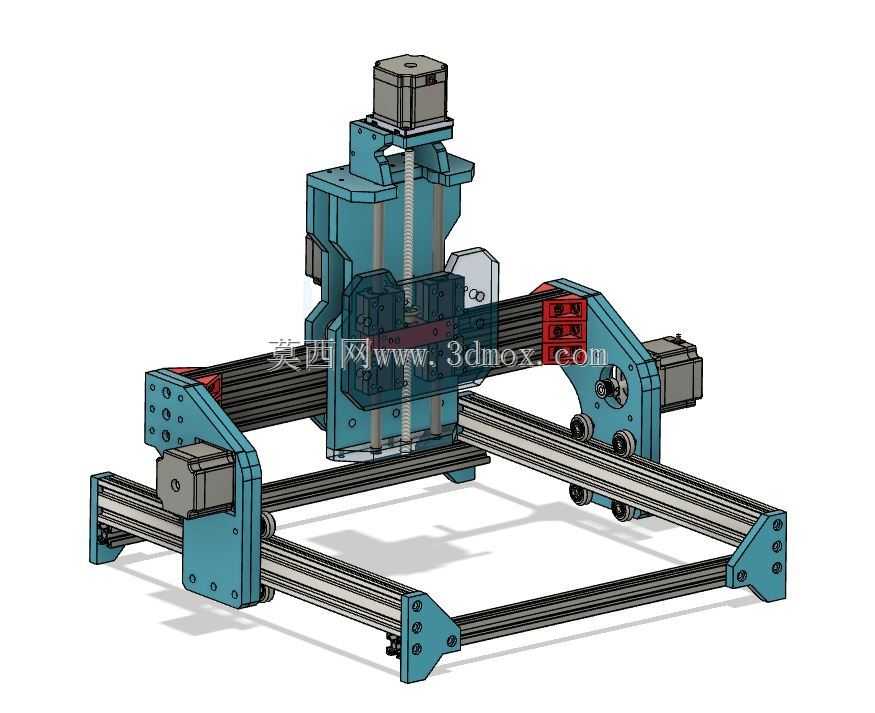

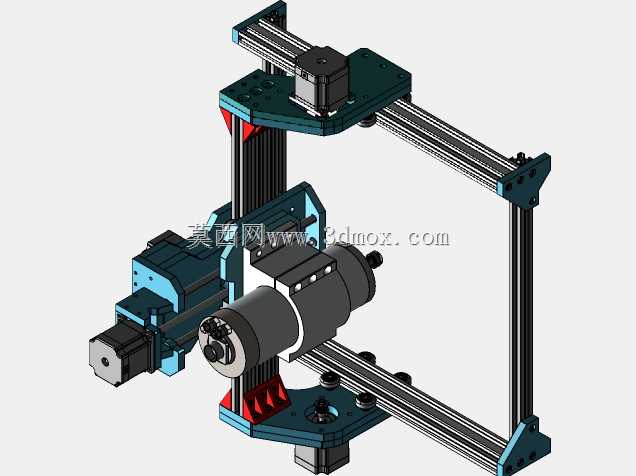

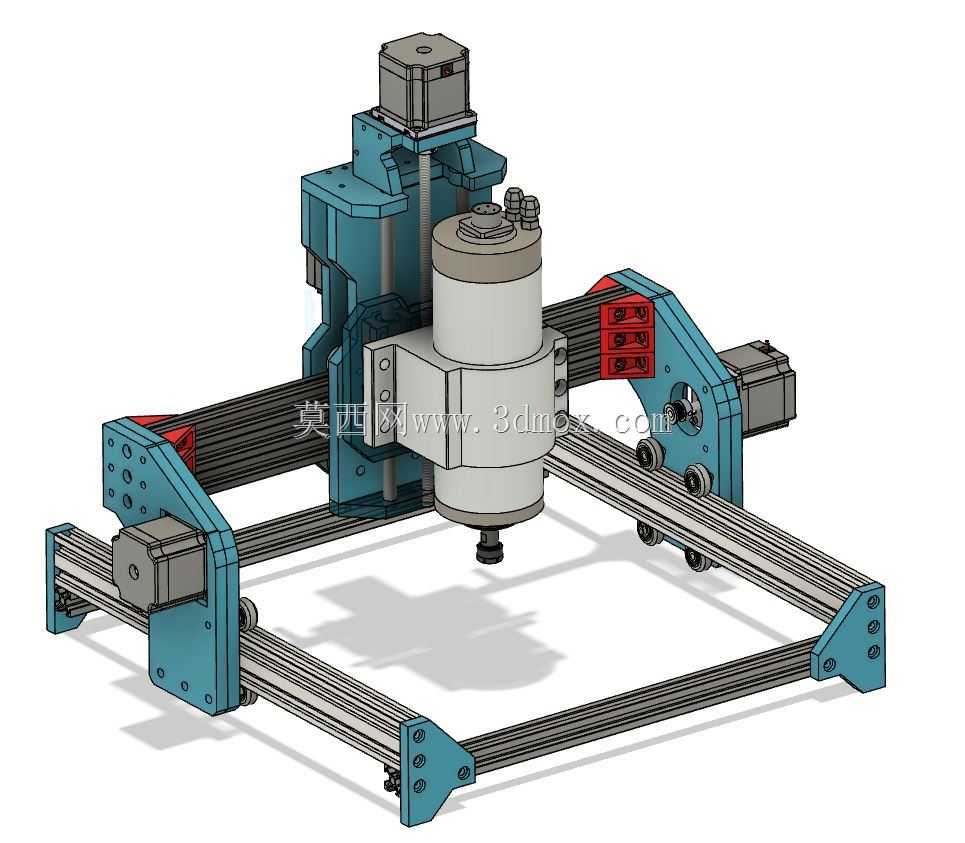

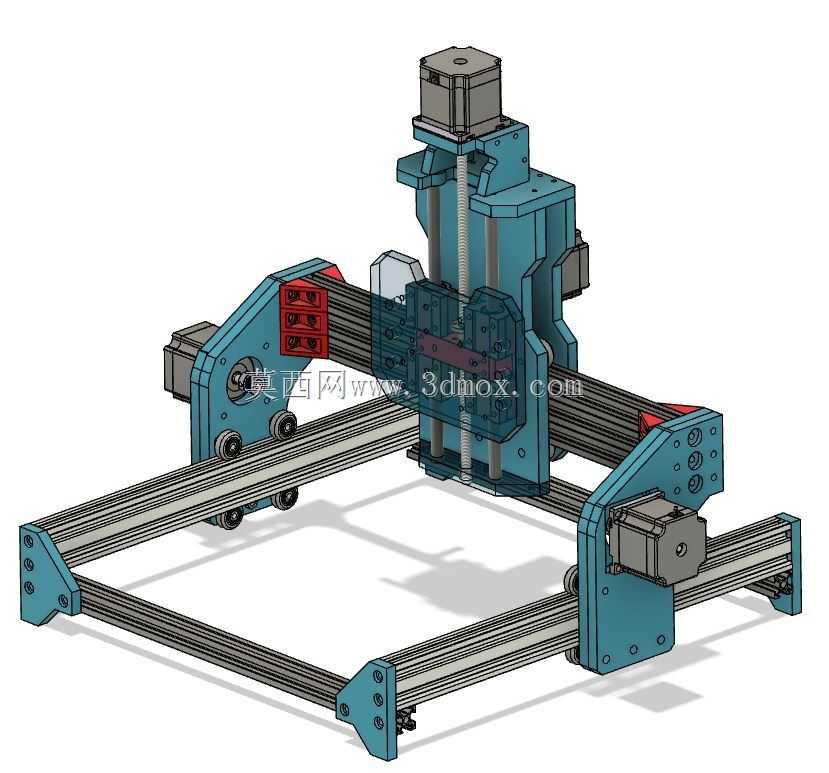

　　这款桌面级数控加工设备的有效加工幅面为400mm×400mm，适配1.5KW高速电主轴作为加工执行端，整体机架采用铝型材拼接搭配结构件连接的方案，在控制整机自重的同时保证了运动刚性，适合放置在普通工作台面完成小尺寸工件的加工作业，不需要专门的大型设备安装场地，对于个人加工工坊、小型产品打样场景、学校创客空间的日常加工需求适配性较强。从结构设计逻辑来看，设备采用龙门移动的传动布局，X轴方向双导轨平行布置在设备底座两侧，龙门架沿X轴做往复运动，Y轴传动组件集成在龙门横梁上带动Z轴安装板前后移动，Z轴方向通过垂直布置的导轨带动主轴单元完成上下进给，三个运动轴均采用步进电机作为动力源，通过同步带或者丝杠传递运动扭矩，

　　这种布局的优势在于运动部分的重量分布均匀，高速运动时的惯性冲击更小，加工过程中的整机震动可以控制在较低水平。机架的主要连接结构件选用10mm厚度的亚克力或者铝合金板材加工而成，这类板材的平面度易保证，切割加工成本低，后期如果出现结构件磨损或者需要调整安装尺寸，替换加工的周期很短，不需要开模制作专用铸件，非常适合小批量组装或者个人DIY搭建的场景。设备用到的铝型材规格包含2020、2040、2060三种常规欧标铝型材，这类型材的槽口尺寸统一，配套的紧固件、滑块、螺母等配件通用性极强，不需要定制特殊规格的型材，采购和组装的门槛很低，组装过程中只需要按照装配顺序依次锁紧各连接点的紧固件，调整好各轴导轨的平行度和垂直度，

　　就可以完成机械部分的搭建，不需要大型的专用装配工装。在实际应用场景中，这款设备可以完成亚克力、PVC、密度板、软金属等材质的雕刻、铣削、钻孔作业，比如加工定制的标识牌、小型工艺品、3D打印件的后期修整、电子元器件的安装外壳加工、教学演示用的结构件制作等，加工时可以根据不同的材质选择对应的刀具和进给参数，1.5KW的主轴功率足够应对常规小切深的铣削加工，不会出现主轴扭矩不足卡刀的情况。从安装边界来看，设备整体的底座轮廓由铝型材拼接而成，底部的支撑脚可以调整高度，放置时只需要保证工作台面的平面度误差在合理范围内，就可以避免设备运行时出现晃动，Z轴的有效行程可以满足常规厚度工件的加工需求，主轴的安装座采用标准的夹具固定，

　　后期如果需要更换不同功率的主轴，只需要调整夹具的锁紧尺寸就可以完成适配，不需要重新设计Z轴的安装结构。设备的各轴限位开关安装位置预留了足够的调整空间，组装时可以根据实际的运动行程调整限位触发位置，避免出现运动超程撞坏机械结构的问题，走线槽的位置也沿着铝型材的槽口布置，所有的电机线、主轴线都可以隐藏在型材槽内或者沿着机架侧面固定，不会出现线缆干涉运动部件的情况。在结构细节设计上，各运动轴的滑块安装座都做了安装余量设计，组装时可以微调滑块的位置来保证导轨的平行度，降低了铝型材拼接带来的形位公差影响，龙门两侧的连接座采用对称式设计，两侧的受力均匀，X轴运动时不会出现偏载卡顿的情况，主轴的固定座做了加强筋结构，避免主轴高速运行时出现震颤影响加工表面质量。
