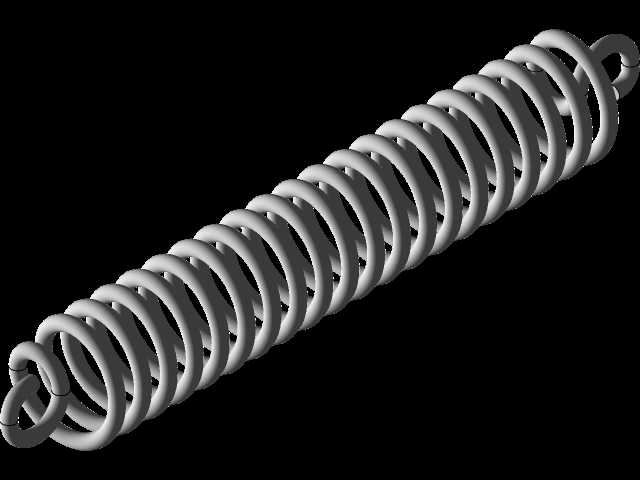

带挂钩圆柱螺旋拉伸弹簧结构设计

　　在各类机械传动、复位机构、张紧结构的设计场景中，拉伸弹簧是应用频次极高的弹性储能元件，本次呈现的带挂钩圆柱螺旋拉伸弹簧，是常规拉簧结构中适配性最广的构型之一。从实际设备应用场景来看，这类拉簧常出现在自动化产线的复位工位、小型设备的舱门回弹结构、健身器材的阻力提供单元、五金家具的开合复位结构，甚至部分仪器仪表的张紧调节机构中，不同场景下对拉簧的刚度、行程、挂钩承重的要求差异较大，但核心的结构逻辑始终围绕螺旋簧体的储能特性与端部挂钩的连接可靠性展开。

　　从产品功能特性来看，这款拉簧采用等节距圆柱螺旋构型，簧体部分由等直径弹簧钢丝绕制而成，自然状态下簧圈之间为紧密贴合状态，区别于压缩弹簧的自然留隙设计，这种零间隙的初始状态让拉簧在承受轴向拉力时，首先需要克服簧圈之间的初始贴合力，也就是工程上常说的初拉力，这一特性让拉簧在小行程拉力输出场景下能提供更稳定的初始阻力，避免空载状态下的机构松垮。两端的挂钩采用与簧体同材质钢丝一体弯折成型，没有额外的焊接或拼接结构，从根源上避免了连接位置的应力集中断裂风险，挂钩为半圆钩环构型，钩环的弯曲半径经过适配设计，既保证了挂接时的操作便利性，也控制了钩环根部的弯曲应力，避免反复拉伸过程中钩根位置出现疲劳断裂。

　　在设计思路层面，这款拉簧的建模过程完全遵循机械设计手册中圆柱螺旋拉伸弹簧的设计规范，首先确定的是簧体的中径参数，这一参数直接决定了弹簧的安装空间边界，簧体中径与钢丝直径的比值也就是旋绕比，控制在常规拉簧推荐的5-8区间内，兼顾了弹簧的刚度稳定性与绕制工艺可行性。钢丝直径的选取匹配常规应用场景下的拉力需求，在建模时严格按照螺旋线扫掠的逻辑生成簧体，螺旋线的螺距在自然状态下等于钢丝直径，保证簧圈紧密贴合，两端的挂钩部分采用平滑过渡的曲线连接簧体端部，钩环的中心与簧体轴线保持共面，避免受拉时出现附加的偏心弯矩，这一点在实际应用中非常关键，偏心受拉会大幅缩短弹簧的疲劳寿命，甚至在大拉力下直接出现挂钩断裂的情况。

　　从外形尺寸与安装边界来看，这款拉簧的总长度由簧体有效圈数的长度加上两端挂钩的伸出长度组成，有效圈数根据目标刚度值计算确定，建模时预留了足够的拉伸行程余量，避免拉簧在最大工作行程下出现应力超过材料许用值的情况。安装时需要注意，两端挂接的销轴直径需要与挂钩的内孔直径适配，间隙控制在0.5-1mm区间内，间隙过大会导致挂接后晃动量大，工作过程中产生冲击噪音，间隙过小则会导致安装拆卸困难，甚至在弹簧摆动时出现卡滞。簧体的外径尺寸决定了安装位置的径向预留空间，设计安装位时需要在簧体外径基础上预留至少2mm的径向间隙，避免弹簧拉伸过程中出现外径膨胀剐蹭周边结构件。

　　在实际选型与结构匹配过程中，这类拉簧的刚度由钢丝直径、簧体中径、有效圈数、材料剪切模量共同决定，建模时的参数化设置可以方便后续根据不同场景的拉力需求快速调整参数，比如需要更大拉力时可以适当增大钢丝直径或者减小簧体中径，需要更长拉伸行程时可以增加有效圈数。端部挂钩的构型也可以根据安装场景调整，比如在安装空间受限的场景下可以换成侧置挂钩或者加长挂钩，但一体弯折的核心逻辑不变，始终要保证钩根位置的过渡圆角足够大，降低应力集中系数。另外在实际应用中，拉簧的工作行程需要控制在极限拉伸长度的70%以内，长期超行程使用会导致弹簧出现永久变形，失去回弹能力，这一点在结构设计时需要通过硬限位结构进行行程约束，避免弹簧过载失效。
