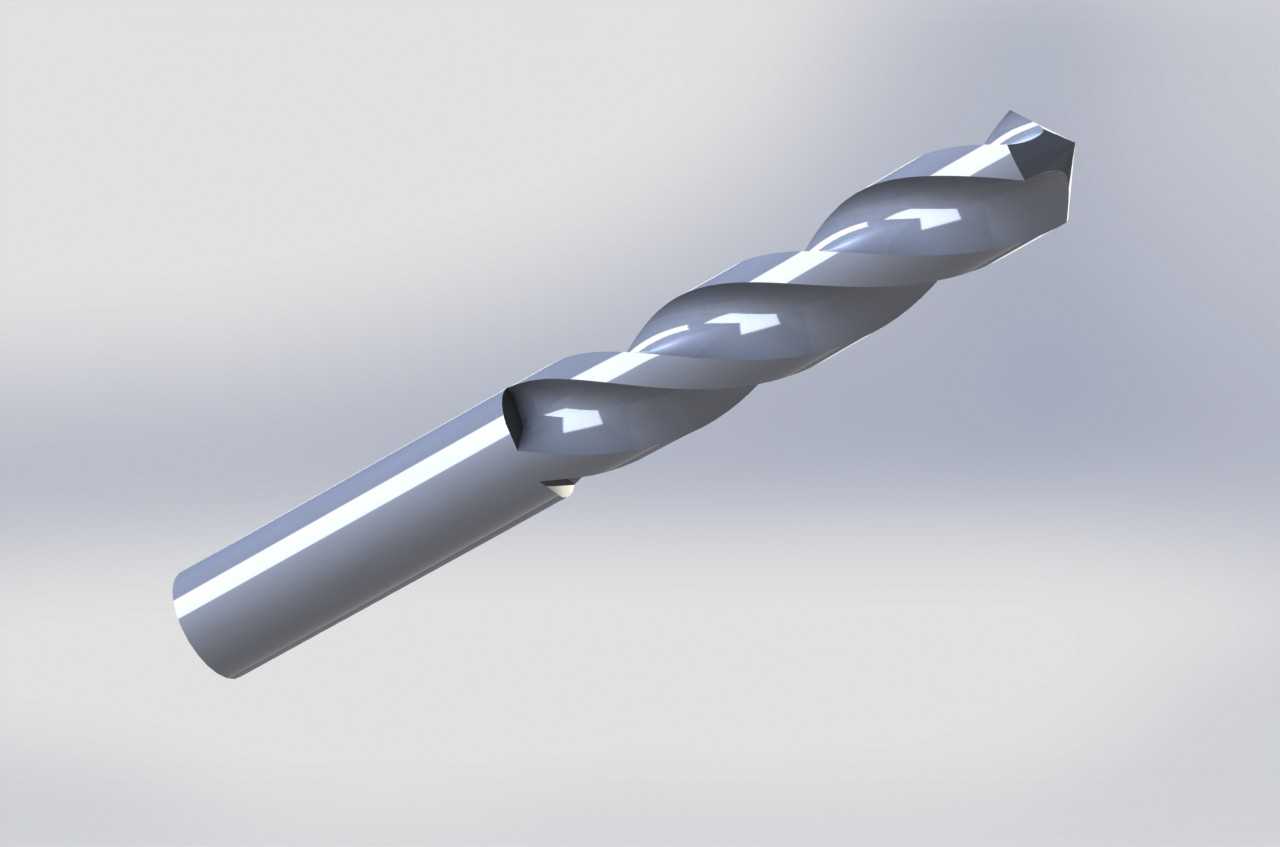

标准直柄麻花钻切削工具三维数模

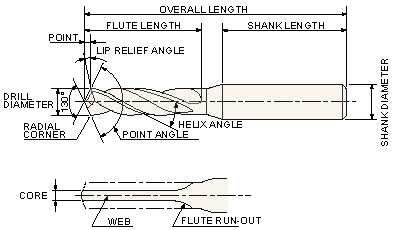

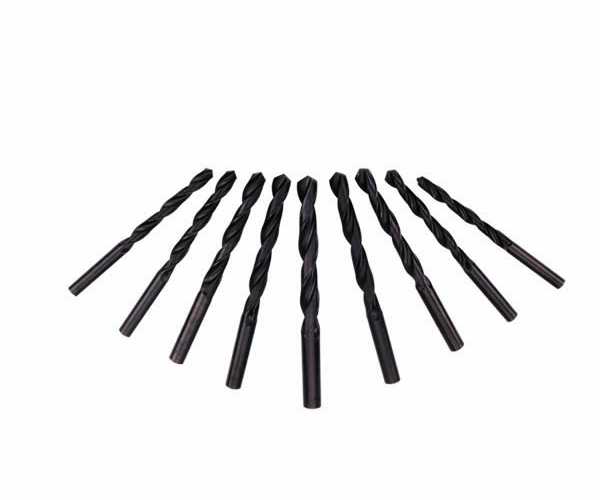

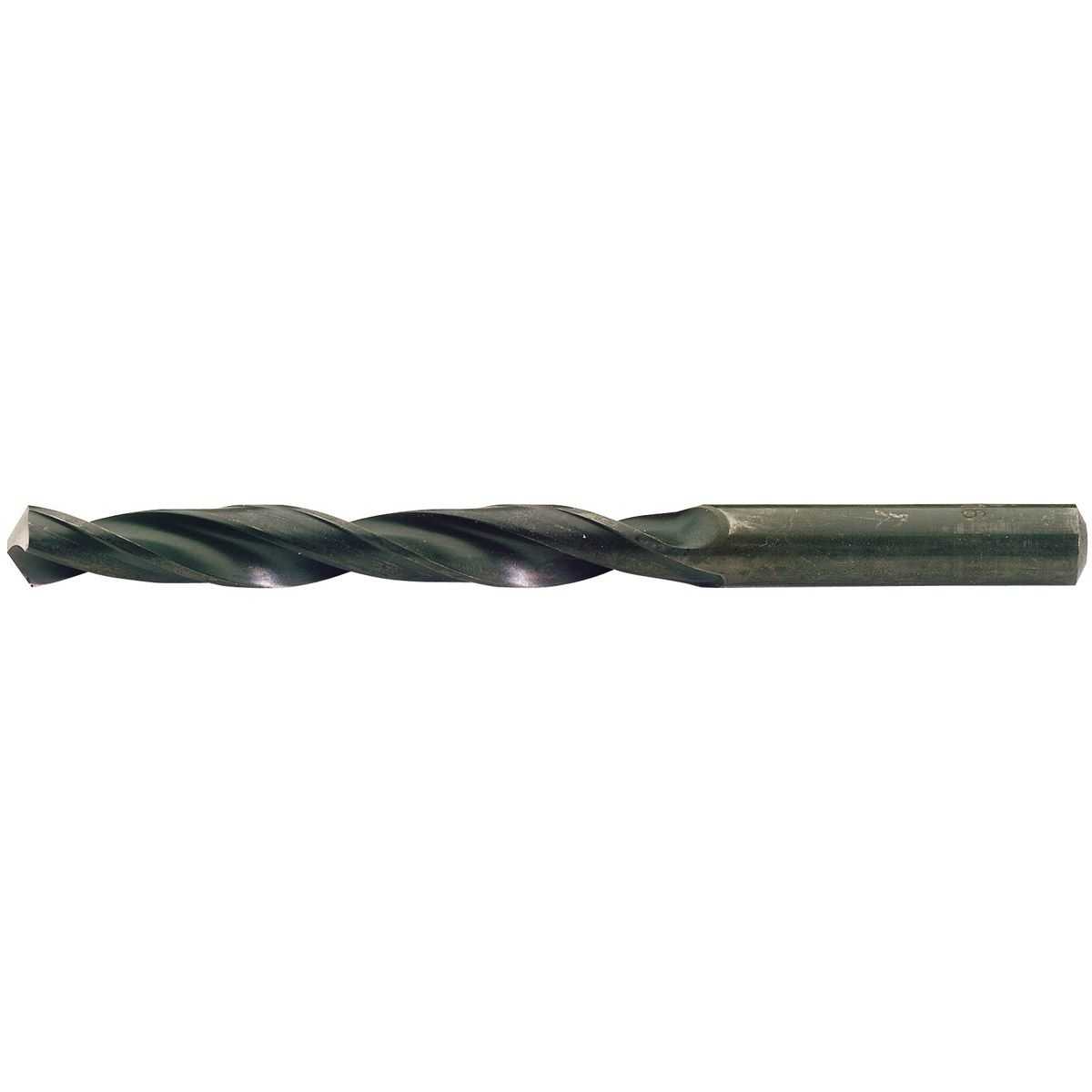

　　这款直柄麻花钻的三维建模完全贴合实际金属切削加工的使用需求，从钻尖几何参数到螺旋槽导程都严格参照通用加工刀具的行业规范搭建，没有做多余的艺术化修饰，所有曲面、棱边的参数都可以直接对接刀具生产的工艺校核环节。在实际机加工场景里，这类直柄麻花钻是钻床、车床、加工中心甚至手持电钻上最常用的孔加工刀具，不管是普通碳钢件的预制孔加工、铝合金型材的安装孔钻削，还是非金属板材的通孔作业，都能看到它的应用，覆盖了五金加工、设备装配、模具修配、现场安装等多个作业场景。从功能特性来看，模型完整还原了麻花钻的核心结构：顶部的钻尖部分做了标准的顶角切削刃设计，两个主切削刃对称分布，横刃的位置也做了精准的几何还原，

　　这部分直接决定钻孔时的定心精度和轴向进给力大小，实际使用中如果横刃过长会导致钻孔偏移、进刀阻力陡增，建模时特意保留了横刃修磨前的原始结构，方便后续做刀具修磨仿真的二次开发。螺旋排屑槽的曲面是整个建模的难点，实际加工中螺旋槽的导程、槽深、槽型弧度直接决定排屑效率，针对钢件加工的钻头槽型会偏深、螺旋角偏大，方便带状切屑顺利排出，避免切屑堵塞在孔壁和槽体之间刮伤已加工表面，这款模型的螺旋槽曲面做了连续顺滑的曲率过渡，没有出现曲面拼接的棱角，完全匹配实际轧制或铣制钻头的槽体形态。直柄部分的圆柱面做了严格的同轴度约束，和钻体的旋转轴线完全重合，这部分是装夹定位的核心基准，实际装夹到钻夹头里时，直柄的圆柱度、

　　同轴度误差会直接放大成钻孔的径向跳动，轻则导致孔径超差、孔壁粗糙度不达标，重则会让钻头在高速旋转时发生崩刃甚至断裂，建模时直柄部分的直径公差参考了通用直柄刀具的h6公差带，装配仿真时可以直接和标准钻夹头的夹爪做配合干涉检查。从安装边界来看，直柄段的长度预留了足够的装夹余量，不会出现夹头碰到螺旋槽的情况，同时排屑槽的收尾位置做了平滑过渡，避免应力集中导致钻体在槽尾位置断裂——实际加工中很多钻头断裂都出现在槽尾和直柄的衔接处，因为这个位置的截面突变会产生应力集中，建模时特意在这里做了圆角过渡处理，还原了正规刀具的工艺设计。整个钻体的外形比例参考了常用的通用型直柄麻花钻尺寸，长径比处于常规加工的合理区间，

　　既不会因为钻体过长导致刚性不足钻斜孔，也不会因为长度不足限制钻孔深度。在设计思路上，整个模型没有做简化处理，从切削刃的后角面到螺旋槽的抛光曲面都完整保留，做加工仿真时可以直接导入软件模拟钻削过程的切屑形成、受力分布，也可以用来做刀具库的标准件调用，在做夹具设计、机床加工工位布局时，直接调入这个模型就能校验钻头和工件、夹具的空间干涉情况，不用再重新绘制刀具轮廓。实际车间作业里，很多新手钳工在磨钻头时容易把两个主切削刃磨得不对称，导致钻孔时孔径扩大、钻头单边受力磨损快，这个三维模型也可以作为钻头刃磨的几何参考，对照模型的切削刃角度、后角大小来调整修磨姿势，能快速掌握标准麻花钻的刃磨技巧。另外模型的钻芯厚度做了从钻尖到柄部逐渐增厚的锥度设计，这也是实际钻头的核心结构，钻芯增厚可以提升钻体的整体刚性，避免深孔加工时钻体弯曲偏斜，同时不会影响排屑槽的有效容屑空间，很多简易建模会忽略钻芯的锥度变化，做出来的模型刚性仿真结果和实际刀具偏差很大，这款模型在这个细节上做了精准还原，不管是做刀具力学仿真还是加工工艺模拟，都能得到更贴近实际的结果。
