激光切割拼装冲击式水轮机轮结构模型

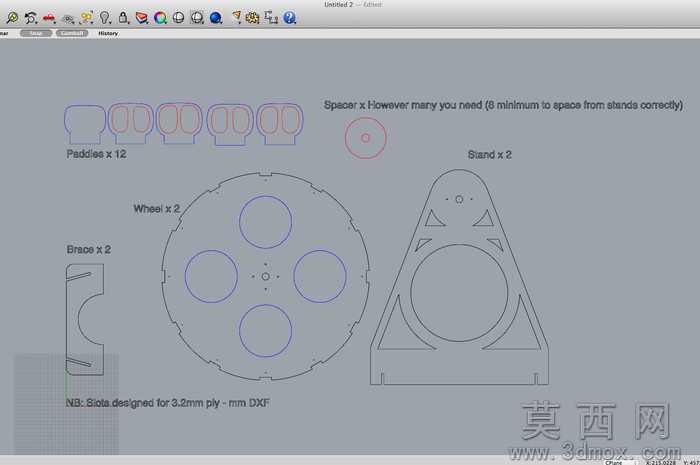

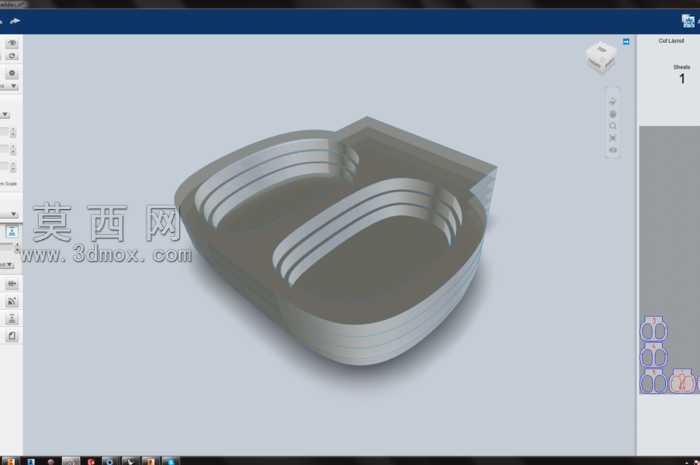

本作品为适配激光切割加工工艺设计的冲击式水轮机轮拼装结构模型，建模阶段围绕板材加工特性展开参数化设计，所有结构件均基于3毫米厚度板材的加工公差做适配优化，将传统水轮机的复杂曲面轮叶、传动支撑结构拆解为可平面切割的板件单元，通过榫卯插接结构实现无紧固件拼装，降低加工与组装门槛。建模过程中对轮叶的受水冲击曲面做了平面化等效重构，既保留冲击式水轮机轮的核心工作形态特征，又适配激光切割的平面加工属性，同时对所有插接榫位做了公差补偿，避免切割后板材厚度公差导致的拼装松动或过紧问题。材质设定上，主体结构件采用椴木层板材质模拟激光切割成品的真实质感，轮叶部位做了红色哑光漆面效果区分，传动轮、支撑底座等部件分别匹配木质纹理、金属哑光等不同材质参数，渲染阶段采用工作室柔光环境，清晰呈现各板件的拼接缝隙、结构层次与材质肌理，还原实物拼装后的真实视觉效果。设计思路上，作品参考佩尔顿式冲击水轮机的经典结构逻辑，将原本需要多轴加工的复杂金属水轮结构，转化为适合快速原型制作的平面切割拼装方案，所有关键传动组件的配合尺寸均经过反复校验，确保拼装完成后可通过水流冲击实现轮体转动演示，同时在支撑底座处集成了传动连接位，可外接动力输入实现水轮的动态展示。建模时特意规避了半立体曲面加工需求，所有零件均为二维轮廓拉伸生成，无复杂曲面造型，适配绝大多数激光切割设备的加工能力，同时在轮叶的排布角度、水斗形态上做了简化优化，既保留冲击式水轮机的工作原理特征，又降低板材切割的废料率，每个零件的排版都做了紧凑化处理，提升板材利用率。
