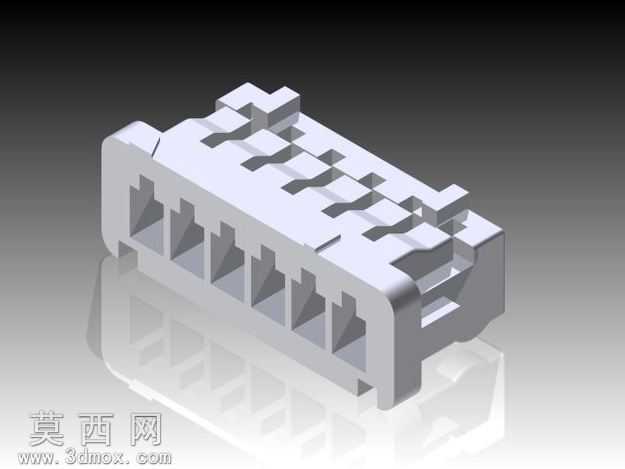

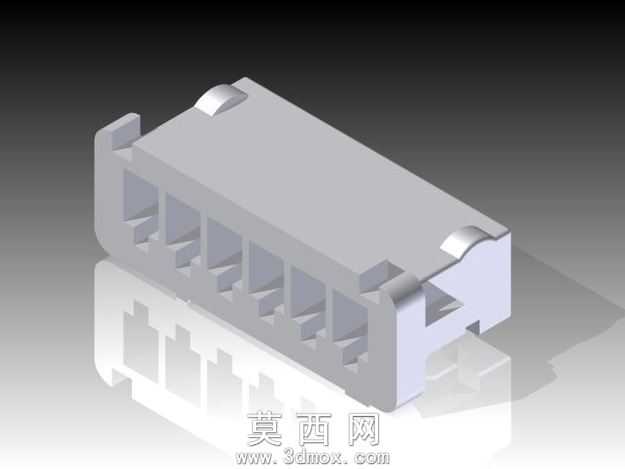

6位单排1.25mm节距微型线对板插座模型

本模型为6定位单排1.25mm节距微型插座，对应广濑电机DF13-6S-1.25C规格，建模过程严格遵循原厂规格书的尺寸公差要求，以保证模型与实物的结构一致性。建模阶段采用参数化设计思路，先绘制插座主体的基准草图，精准定位6个接线端子槽的中心间距，严格控制1.25mm节距的尺寸精度，依次拉伸生成绝缘基座的主体轮廓，再对基座两侧的防呆卡扣、定位凸台进行细节建模，还原实物的装配定位结构，确保与对应公头连接器的适配性。端子槽内部的卡位结构做了精细化处理，还原端子插入后的锁止结构特征，避免端子松脱的结构细节完整呈现。材质设置上，绝缘基座部分采用哑光米白色工程塑料材质，调整材质的粗糙度、反射参数模拟PA6T耐高温塑胶的真实质感，金属端子部分未做外露展示，因此基座表面做了细微的磨砂纹理处理，还原注塑件的表面质感。渲染阶段采用影棚级布光方案，主光源从斜上方45度投射，勾勒插座的轮廓结构，辅助光源补亮暗部细节，避免槽位内部出现死黑区域，添加柔和的地面反射效果，提升模型的展示质感，清晰呈现每一个槽位的分隔结构、侧边的导向斜角、顶部的防反插凸筋细节。模型完整还原了该款微型插座的所有装配特征，包括PCB插装定位柱、焊盘引脚的伸出长度、基座底部的避让槽结构，可用于电子设备整机布线的装配干涉检查、连接器选型的结构验证，也可作为接插件类建模的参考案例，建模过程中对薄壁结构、细小卡扣的处理技巧，也适用于同类微型电子连接器的三维建模工作。
