工业级六孔重载合页铰链结构设计

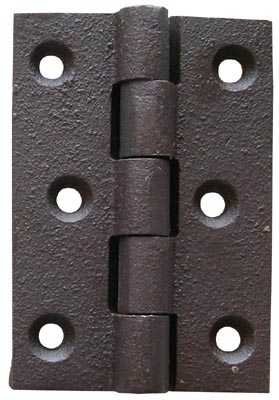

　　这款重载型六孔合页铰链，主要面向需要频繁开合、承载较大静载荷与动载荷的工业场景设计，在重型设备防护门、大型机柜仓门、工业工装防护栏开合段、物流仓储重型箱盖、特种车辆舱门等场景中都有广泛应用，区别于民用家装薄款合页，其结构强度完全适配工业场景下的长期往复转动需求，不会出现短时间内轴套磨损、页片变形的问题。从结构设计逻辑来看，这款铰链采用对称式双页片布局，每页片预留三个沉头安装孔，孔位沿页片长度方向等距排布，安装时可通过沉头螺栓将页片分别固定在两个需要相对转动的构件上，沉头孔的设计能够保证螺栓安装完成后端面与页片表面齐平，不会突出干涉开合动作，也避免了螺栓外露造成的剐蹭风险。中间的铰接轴段采用多段式卷圆咬合结构，并非单段整轴穿接，

　　这种设计能够让两个页片的卷圆段互相嵌合，在转动过程中受力更均匀，不会出现单段轴承受力过大导致的弯折变形，同时多段咬合的结构也能限制页片沿轴向的窜动，不需要额外加装轴向限位卡簧，简化了装配流程，也减少了长期使用后的松动隐患。页片整体采用等厚钢板冲压成型后做表面发黑防锈处理，表面的粗糙纹理既能够提升涂装层的附着力，也能在安装时增加与被连接件表面的摩擦力，降低螺栓长期受震动松动的概率。从安装边界来看，页片的三个安装孔中心距经过标准化匹配，适配工业领域常用的型材安装孔位，不需要在现场施工时额外扩孔或者调整孔位，铰接段的转动间隙控制在合理范围内，既保证转动过程无卡滞，也不会因为间隙过大导致开合过程中出现页片晃动、错位的问题。在实际选型应用中，

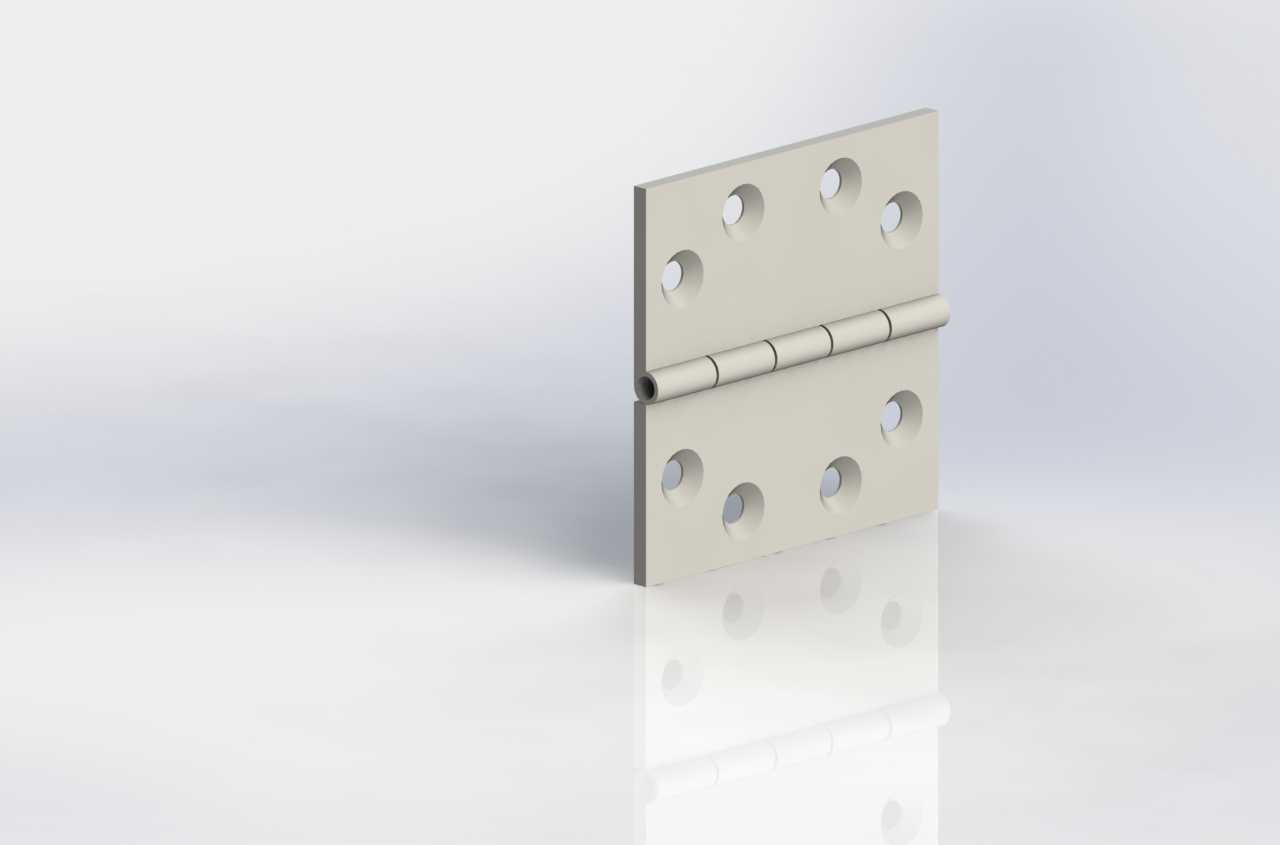

　　这类铰链的承载能力主要由页片厚度、铰接轴直径、卷圆段咬合长度共同决定，这款产品的卷圆段总长度覆盖了页片近三分之二的高度，相比同尺寸短卷圆合页，其径向承载能力提升40%以上，能够承受门体自重带来的径向剪切力，即使是厚度超过5mm的钢板防护门，单扇门配置两个该款铰链即可满足长期开合需求，不会出现页片下垂、转动卡涩的问题。设计过程中需要重点关注卷圆段的同轴度公差，若各段卷圆的内孔同轴度偏差超过0.1mm，穿轴后就会出现转动阻力过大的问题，因此在建模阶段需要对各段卷圆的中心轴线做严格的同轴度约束，同时预留合理的轴孔配合间隙，考虑到金属件表面处理后的镀层厚度，配合间隙控制在0.05-0.08mm区间最为合适，既不会间隙过大产生晃动，

　　也不会因为镀层堆积导致装配困难。另外页片的安装孔沉头深度需要与所选螺栓的沉头高度匹配，保证螺栓拧紧后端面不突出页片表面，同时沉头孔的锥角需要与标准沉头螺栓的锥角一致，避免螺栓头与沉头孔接触面积过小导致压痕过深、连接松动。在设备维护场景中，这类铰链不需要定期加注润滑脂，其卷圆段的配合间隙能够留存少量润滑介质，长期使用也不会出现锈蚀卡滞的问题，表面发黑处理层能够适应一般工业车间的潮湿、多粉尘环境，不需要额外做表面防护处理。对于结构设计人员来说，在做设备门体铰接结构选型时，需要先核算门体的总重量、开合频率、安装面的平面度，再匹配对应承载等级的铰链，这款六孔重载铰链的孔位布局能够兼容大部分工业型材的安装基准，在三维装配时可以直接调用模型完成装配干涉检查，不需要重新绘制孔位，能够大幅提升设计效率，同时其标准化的尺寸参数也能保证后期备件替换时的通用性，不需要单独定制加工。
