三爪式轴承拉拔拆卸工装结构设计

项目分类:通用五金配件 发布时间:2022-05-03 ID:621629
  • 三爪式轴承拉拔拆卸工装结构设计
  • 三爪式轴承拉拔拆卸工装结构设计
  • 三爪式轴承拉拔拆卸工装结构设计
  • 三爪式轴承拉拔拆卸工装结构设计
  • 三爪式轴承拉拔拆卸工装结构设计
  • 三爪式轴承拉拔拆卸工装结构设计
  • 三爪式轴承拉拔拆卸工装结构设计
  • 三爪式轴承拉拔拆卸工装结构设计

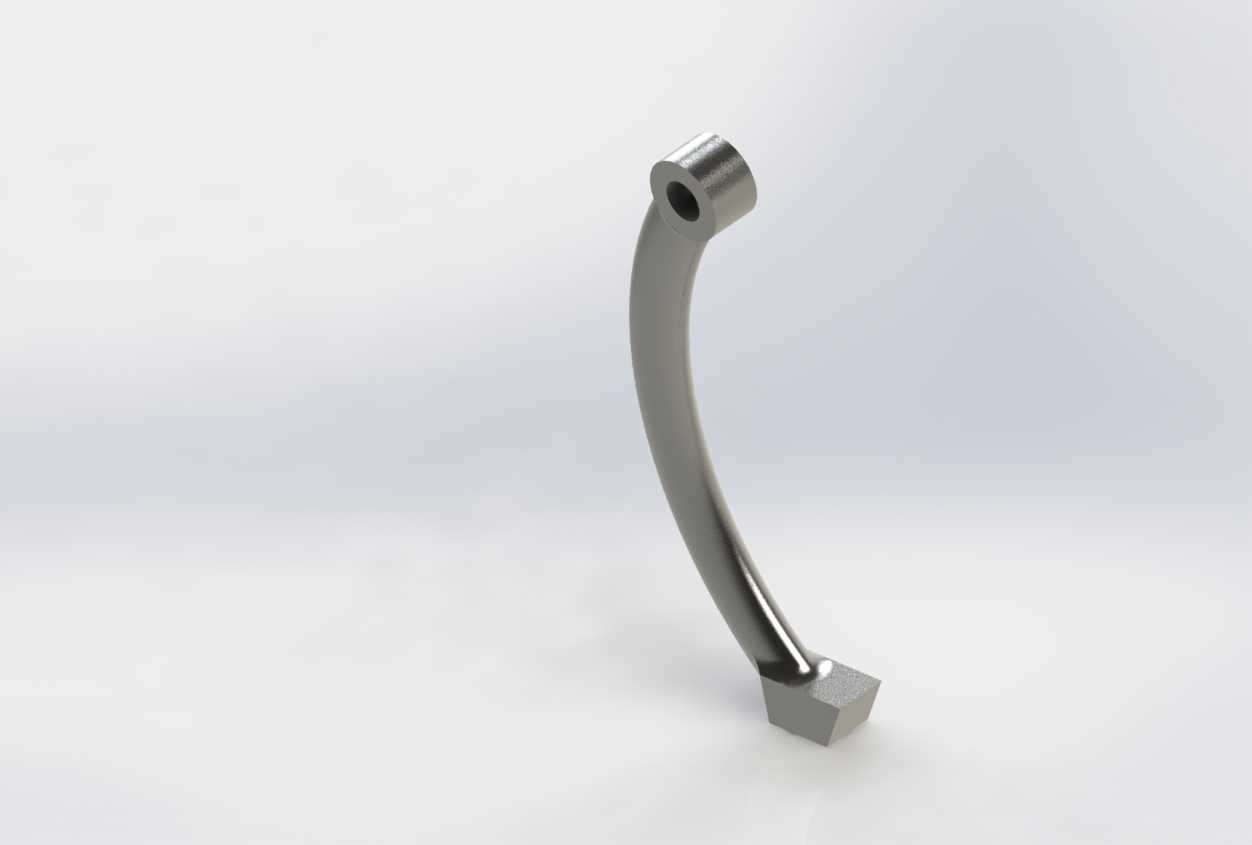

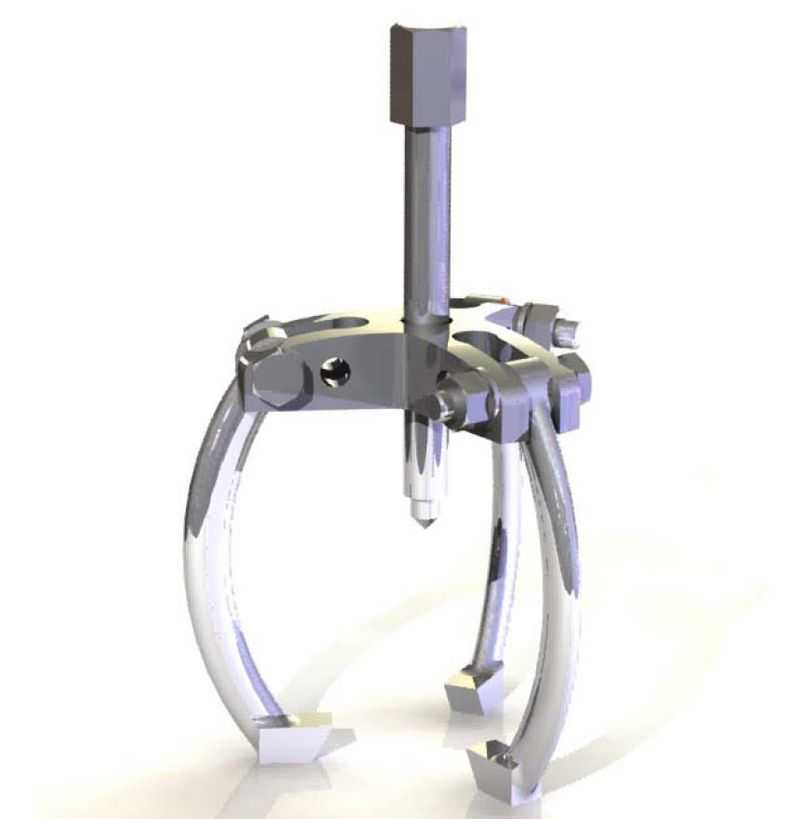

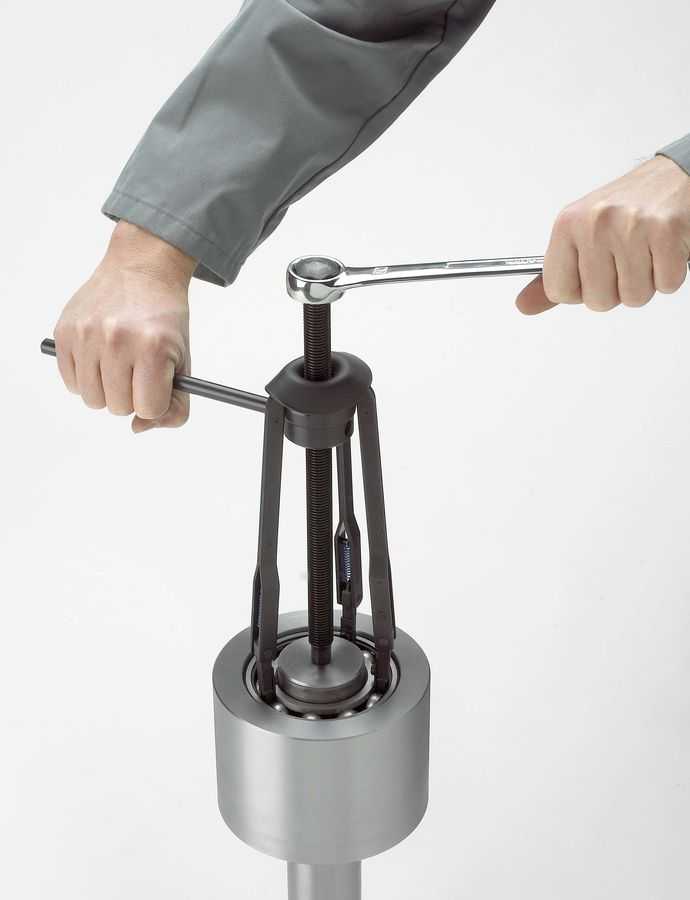

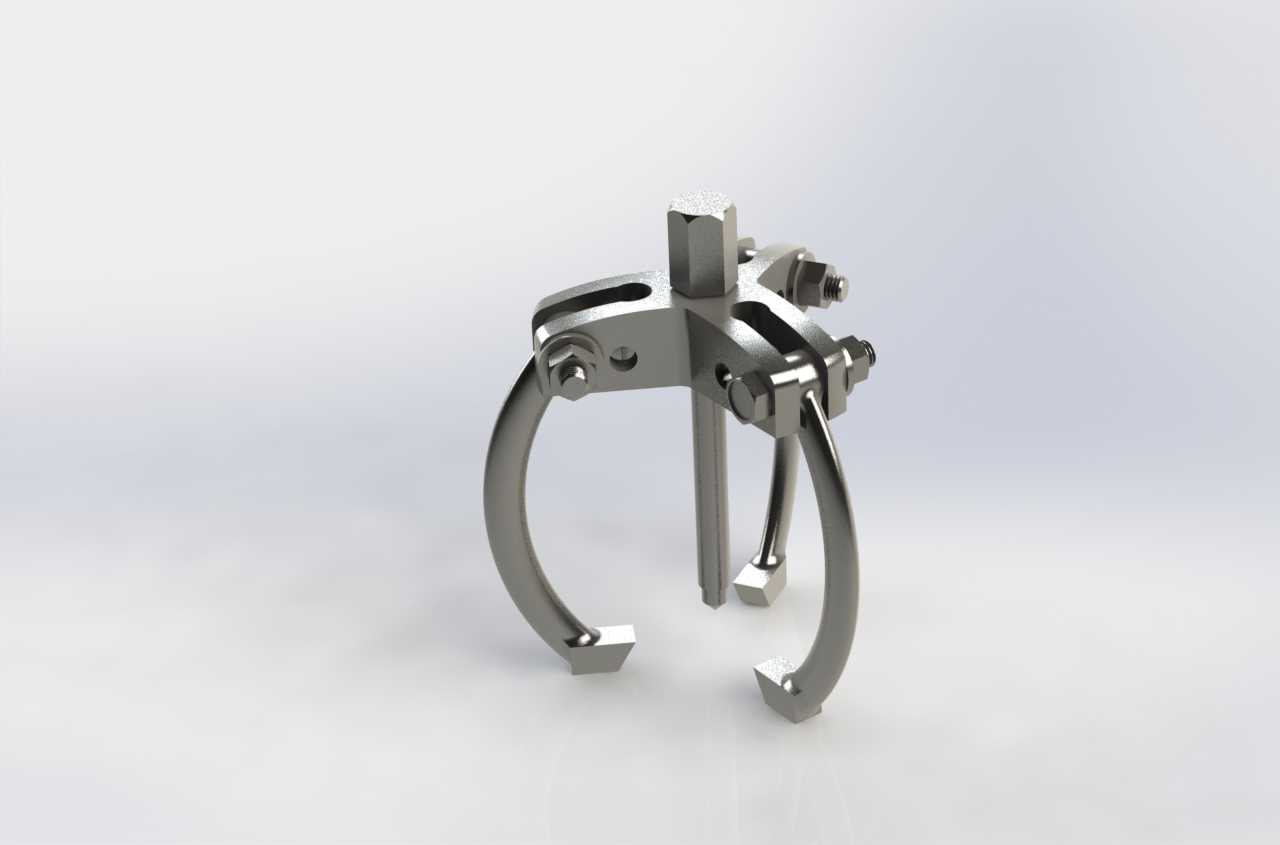

  在设备运维、机械装配、产线检修的日常作业场景里,过盈配合轴承的拆卸一直是高频且考验操作规范性的工序,若拆卸时受力不均、施力点错位,很容易造成轴承内圈变形、配合轴颈划伤,甚至连带损坏相邻的密封件、端盖结构,这款三爪式轴承拉拔器的结构设计,正是针对这类拆卸痛点完成的三维建模还原,可直接用于同类工装的结构参考、受力校验与改型设计。从实际作业的适配边界来看,该拉拔器的卡爪采用弧形环抱式结构,区别于常规直爪拉马的点接触受力,弧形爪身可完整贴合轴承外圈的圆柱面,作业时三个卡爪沿轴承周向均匀分布,每侧卡爪的勾头可卡入轴承外圈与安装座之间的预留间隙,避免勾头直接挤压轴承滚动体造成滚道损伤。中心施压螺杆采用六角头驱动端设计,既可以使用活动扳手、

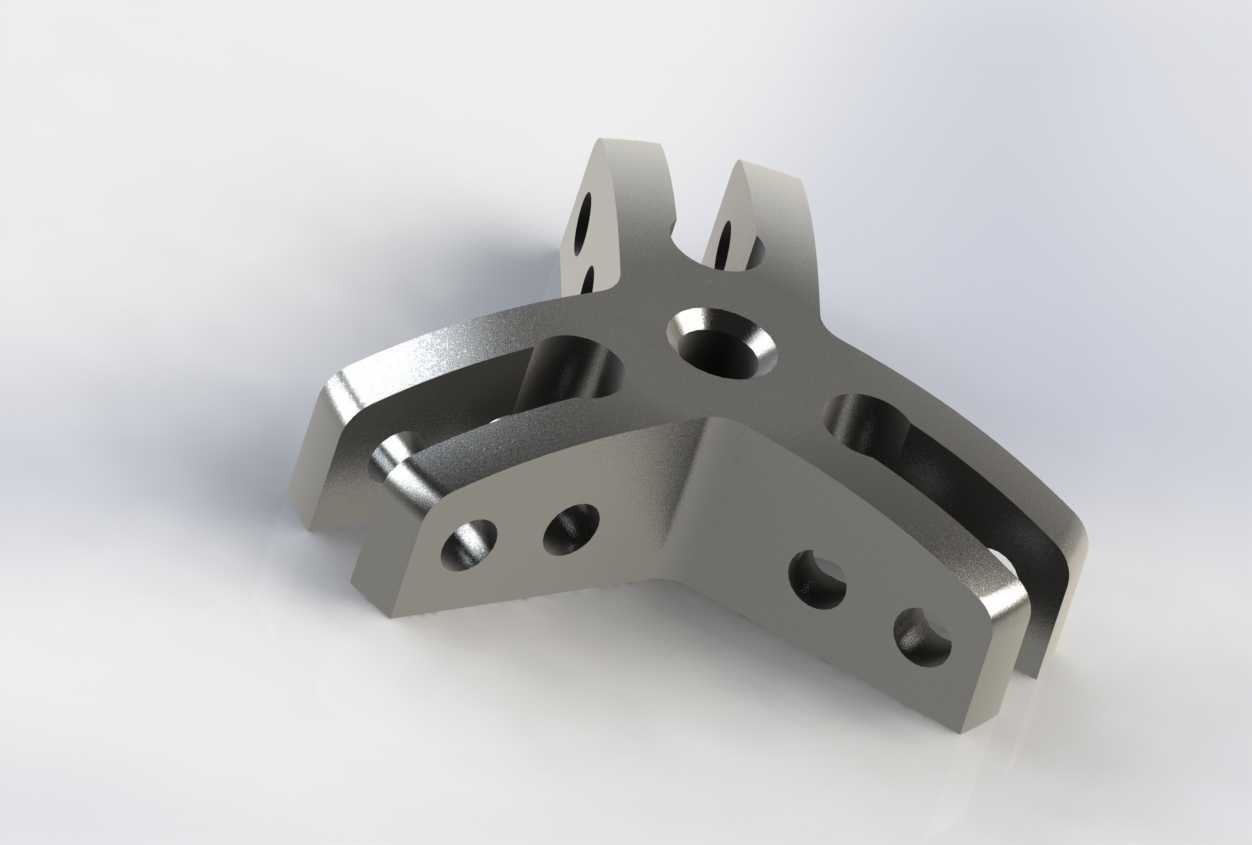

  套筒施加扭矩,也可适配气动扳手的快换接头,针对不同作业场景的效率需求灵活选择驱动方式,螺杆的顶端做了球面倒角处理,顶紧轴端中心孔时可自动找正,避免螺杆顶偏造成轴端中心孔压溃,同时保证三个卡爪的受力始终沿轴向均匀传递,不会出现单侧卡爪滑脱的问题。从设计思路的落地细节来看,卡爪与中心架体的连接采用铰接式销轴结构,每个卡爪可绕销轴在一定角度范围内摆动,能够适配一定直径区间内的轴承外圈尺寸,无需频繁更换卡爪即可覆盖常规中小型深沟球轴承、圆锥滚子轴承的拆卸需求;架体上的锁紧螺栓可在卡爪调整到合适开度后锁止位置,避免施力过程中卡爪外张滑脱,提升作业过程的安全性。卡爪的勾头厚度做了减薄处理,可伸入轴承与安装座之间2-3mm的窄间隙中,

  解决部分紧凑安装场景下常规拉马勾头无法伸入的问题,同时勾头的受力面做了直角强化处理,避免长期受力后勾头变形弯折。从安装与操作的尺寸边界来看,该拉拔器收拢状态下的最小卡持直径可覆盖20mm左右的小型轴承,张开到最大开度时可适配120mm左右的轴承外圈,中心螺杆的有效行程达到80mm,可满足多数常规安装深度下的轴承拆卸需求,无需额外加装接长杆即可完成一次顶出作业;整体结构的所有铰接点、螺纹副都预留了润滑脂加注间隙,长期使用后可定期加注润滑脂避免螺纹锈死、铰接点卡滞,降低工装的维护成本。在实际应用中,这类拉拔器不仅可用于轴承拆卸,更换适配的勾头结构后也可完成皮带轮、齿轮、轴套等过盈配合零件的拆卸作业,是机修车间、设备运维班组、

  装配产线必备的通用工装之一。建模过程中对所有受力部件的圆角过渡、应力集中位置都做了结构强化处理,比如卡爪与架体的铰接位置做了加厚凸台,螺杆与架体的螺纹配合段做了加长设计,避免大扭矩施力时出现螺纹滑牙、架体开裂的问题,整体结构没有冗余的装饰性设计,所有外形特征都服务于功能需求,符合工装类产品的设计逻辑,可直接导入有限元分析软件完成受力仿真,验证不同载荷下的结构变形量,也可作为非标工装改型设计的基础模型,根据具体作业场景调整卡爪长度、螺杆直径、架体跨度等参数,快速衍生出适配不同尺寸零件的专用拉拔工装。
