工业级双折页平开合页结构三维设计

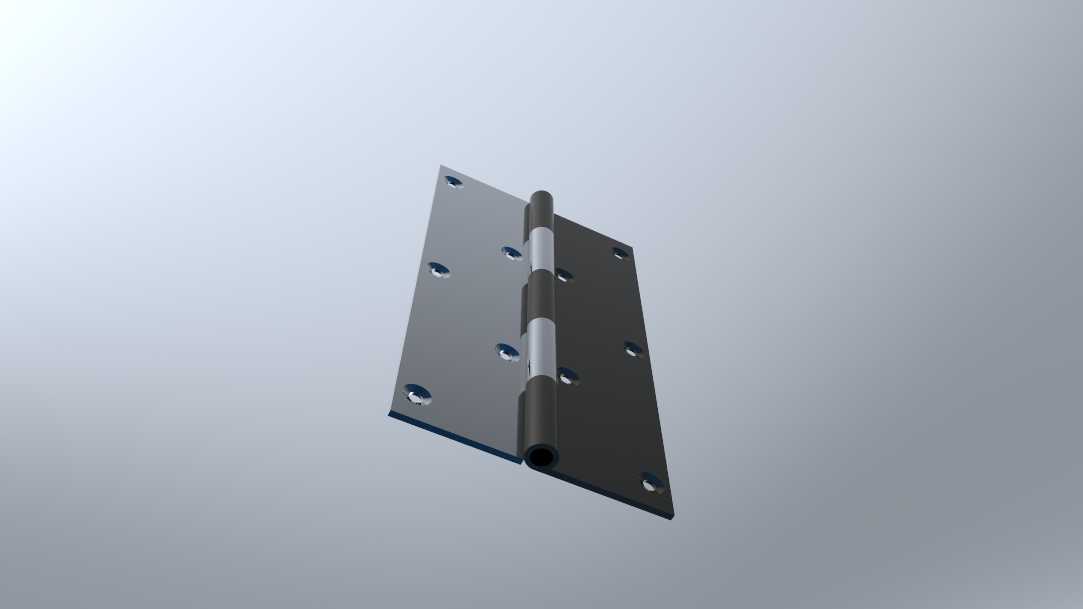

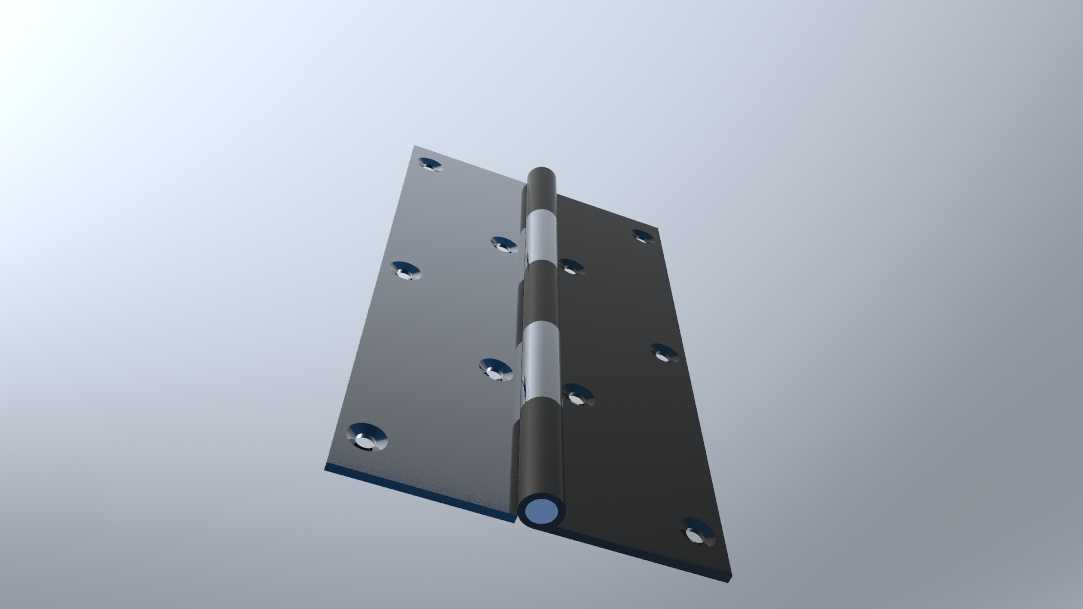

　　这款合页结构的三维建模，完全围绕实际装配场景的安装需求展开，没有做多余的装饰性结构，所有特征都服务于转动连接与承重固定的核心功能。从结构组成来看，主体分为两片对称的页板与中间的销轴组件，页板采用平直的冷轧钢冲压成型思路设计，每片页板上预留了6个沉头安装孔，孔位排布沿页板长度方向均匀错开，既保证安装后螺丝受力均匀，也避免相邻孔位距离过近导致安装时板材开裂，沉头孔的深度完全匹配常用的十字沉头螺丝规格，安装后螺丝头可以完全埋入页板平面，不会突出表面刮蹭连接构件。中间的销轴采用分段式衬套结构，不是整根通长的光轴设计，三段间隔的衬套分别对应两片页板的卷边轴套，转动时的摩擦面被分散成三个独立区域，相比整根轴套的结构，能有效降低长轴加工时的同轴度误差带来的转动卡滞问题，同时衬套可以选用耐磨的非金属材质，减少金属间的直接摩擦，降低开合噪音，延长使用寿命。

　　在实际应用场景中，这类合页的适配范围非常广，从工业设备的检修门、机柜柜门，到民用的钢制门窗、小型设备的翻盖结构都能使用，设计时特意控制了页板的厚度与卷边的直径比例，当合页处于完全闭合状态时，两片页板的贴合面没有凸起结构，闭合间隙可以控制在0.2mm以内，不会出现缝隙过大漏灰、漏光的问题；当合页转动到最大开启角度时，页板边缘的倒角结构会形成硬限位，避免转动角度过大拉扯到连接的线缆或者密封胶条，常规状态下最大开启角度可以达到180度，完全满足常规柜门的全开需求，方便设备内部的检修操作。

　　从安装边界的尺寸设计来看，页板的宽度方向预留了足够的螺丝安装边距，不管是安装在1.5mm厚度的冷轧钢板机柜上，还是安装在20mm厚度的实木门板上，螺丝的有效咬合深度都能得到保证，不会出现螺丝打穿板材或者咬合不足导致合页脱落的问题。轴套的卷边结构采用了卷圆后精整的工艺思路建模，卷边的内孔与销轴的配合公差选用间隙配合，既保证转动时没有明显的旷量，也不会因为公差过紧导致低温环境下转动卡顿。页板的四个边角都做了R2的圆角处理，避免安装和使用过程中尖锐的边角划伤操作人员，这个细节在工业设备的安全设计要求里是必须考虑的点，很多新手建模时容易忽略直角边的安全隐患，实际生产中直角边的合页在装配环节很容易造成工伤。

　　建模过程中对合页的转动行程做了完整的运动仿真验证，从闭合到全开的整个过程中，两片页板之间没有干涉点，销轴与轴套的接触面积在转动全程保持均匀，不会出现局部应力集中的问题。针对不同的安装场景，这个模型的参数可以快速调整，比如需要更大承重的场景，可以直接加厚页板厚度、增加安装孔的数量，或者把销轴的直径加大，不需要重新搭建整体结构；如果是用于轻载的场景，比如小型配电箱的门，也可以减小页板厚度、减少孔位，降低材料成本。另外，模型的页板表面预留了喷涂的厚度余量，实际生产中做喷塑或者镀锌处理时，不会因为涂层厚度导致合页闭合时出现顶碰的问题，这个细节是很多只做外观建模的作品容易遗漏的，实际生产中如果没有预留涂层余量，表面处理后合页很容易出现闭合不严、转动卡顿的问题。

　　从承重性能的结构设计来看，每片页板的安装孔位到销轴中心的力臂长度经过优化，在相同的页板厚度和螺丝数量下，能承受更大的垂直载荷，不会因为长期承重出现页板变形、销轴弯曲的问题。卷边轴套与页板的连接位置做了局部的加强凸起，这个位置是合页受力的薄弱点，长期开关的交变载荷很容易导致卷边与页板的连接处开裂，增加局部的加强结构后，能大幅提升这个位置的结构强度，不需要整体加厚页板就能提升承重能力，兼顾了成本与性能。
