卡通猫形婴幼儿手摇铃玩具结构设计

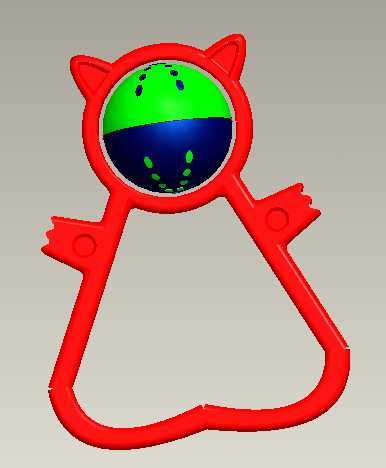

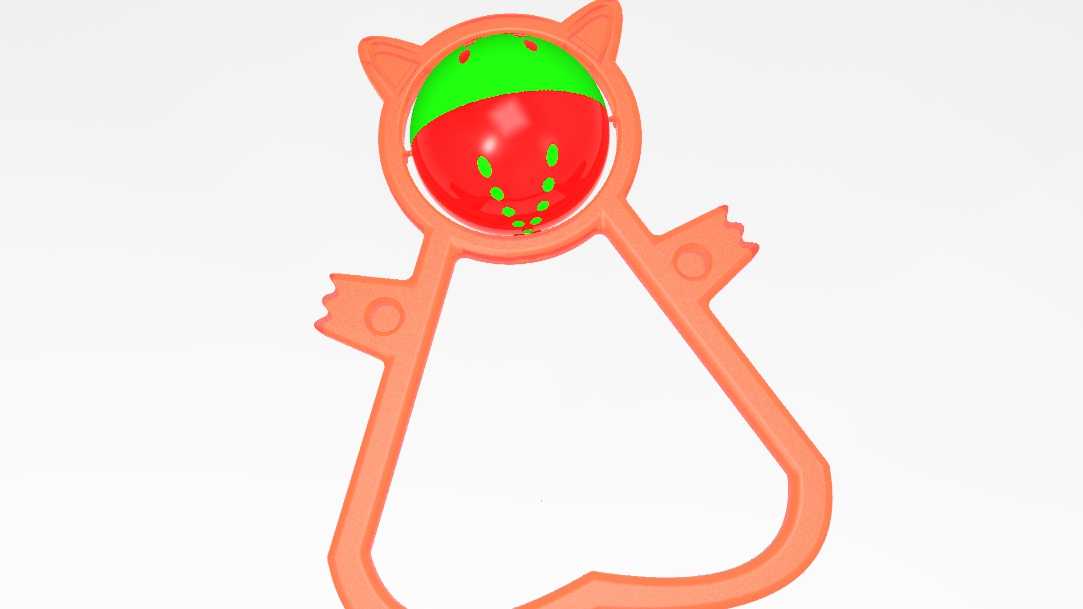

　　这款婴童玩具的结构设计围绕低龄婴幼儿的使用行为特征展开，核心功能是通过内置摇珠的晃动发声吸引婴幼儿注意力，同时适配小手抓握的尺寸边界，兼顾使用安全性与视觉辨识度。整体外框架采用一体成型的软胶包边结构，轮廓做全R角过渡处理，不存在任何尖锐棱边，避免婴幼儿抓握啃咬时造成划伤，框架上部设置两个对称的猫耳凸起，既强化卡通造型的识别度，也能作为辅助抓握点位，方便婴幼儿不同角度持握。框架中部为环形镂空结构，两侧延伸出带圆形凸点的短臂结构，凸点表面做细腻的磨砂纹理处理，既可以增加抓握时的摩擦力防止滑落，也能在婴幼儿啃咬时提供适度的触感刺激，底部为圆弧收边的闭合环结构，整体外轮廓最大宽度控制在120mm范围内，高度控制在140mm范围内，框架杆件的截面直径为12mm，完全适配6-18个月婴幼儿的手掌抓握尺寸，不会出现因尺寸过大无法抓握或者尺寸过小造成误吞的风险。

　　框架中部内嵌的双色球体为发声核心部件，球体直径为60mm，通过框架中部的环形卡槽实现固定，球体与卡槽之间预留0.8mm的转动间隙，球体可以在外力作用下自由转动，球体上下半球采用绿蓝双色分色设计，表面分布多组对称的凹陷圆点，一方面可以强化视觉对比效果，通过高饱和度的色彩吸引婴幼儿的视觉注意力，另一方面凹陷结构可以在球体转动时带动内部空气流动，配合球体内部预置的多个硬质摇珠，在晃动或者转动时发出柔和不刺耳的声响，声响频率控制在2000Hz以内，避免对婴幼儿尚未发育完全的听觉系统造成刺激。球体与框架的连接结构采用卡扣式装配设计，不需要额外的紧固件，装配后卡扣隐藏在框架内侧，不会出现外露的拼接缝隙，防止婴幼儿抠拽造成零件脱落，所有拼接位置的错位量控制在0.1mm以内，表面平整度满足婴童用品的安全标准要求。

　　从实际应用场景来看，这款玩具主要适配婴幼儿平躺、坐立、被抱持等多种使用状态，既可以作为手摇铃供婴幼儿自主抓握晃动，也可以通过底部的环形结构挂载在婴儿床护栏、健身架等婴童设施上，作为吊挂式视觉与听觉刺激部件使用。设计过程中针对材料选型做了适配性考量，外框架采用食品级软质TPE材料，邵氏硬度控制在60A，既具备足够的结构强度维持整体造型，也能在磕碰时起到缓冲作用，避免婴幼儿挥动玩具时砸伤自己；内嵌球体采用硬质PP材料，表面做高光处理，耐啃咬且不易残留污渍，方便日常清洁消毒。结构受力层面，针对框架的环形结构做了强度校核，在100N的径向拉力作用下，框架的最大变形量不超过2mm，不会出现断裂或者球体脱落的情况，满足婴童玩具的抗拉扯性能要求。球体的转动阻尼经过反复调试，既不会因为阻尼过小导致球体随意晃动产生持续噪音，也不会因为阻尼过大导致婴幼儿无法拨动球体，转动扭矩控制在0.05N·m左右，婴幼儿用手指轻推即可实现球体转动。

　　细节设计上，框架表面的所有合模线都做了打磨抛光处理，不存在飞边毛刺，猫耳位置的圆角半径为8mm，短臂末端的分叉结构也做了全圆弧处理，没有任何尖锐点位。球体表面的凹陷圆点深度为1mm，直径为3mm，不会因为凹陷过深积存污垢，也不会因为凸起过高造成啃咬时的硌伤。整体结构没有任何需要组装的小零件，所有部件都通过卡扣结构实现可靠连接，连接位置的拉脱力大于150N，远高于婴童玩具安全标准要求的50N拉脱力阈值，从结构层面杜绝小零件脱落造成误吞的安全隐患。针对日常使用场景，整体结构可以耐受100℃的高温水煮消毒，不会出现材料变形、掉色或者结构松动的情况，材料的耐老化性能满足反复清洁、长时间使用的需求，不会因为频繁的啃咬、拉扯出现材料开裂、表面剥落的问题。
