直齿与斜齿组合传动齿轮组结构设计

　　在常规机械传动系统的布局中，齿轮副的选型直接决定了整套动力传递链路的效率、噪音表现与负载承载上限，这套直齿与斜齿组合排布的齿轮组，正是针对中小功率传动场景下兼顾传动精度与轴向力平衡需求做的结构设计。从实际应用场景来看，这类组合齿轮组常出现在中小型设备的主轴传动箱、进给机构动力传递段、轻工设备的动力分配单元中，既可以利用直齿轮无轴向力、安装定位简便的特性，承担输入端与输出端的定比传动任务，也能借助斜齿轮啮合重合度高、传动平稳的优势，抵消部分传动过程中的啮合冲击，降低高速段的运行噪音。

　　设计这套齿轮组时，首先要明确不同齿形的布置逻辑：直齿段的齿向与齿轮轴线完全平行，啮合过程中齿面是沿全齿宽同时进入与退出啮合，因此在安装时对轴向窜动的容忍度更高，不需要额外设置承受轴向力的轴承组，适合布置在传动链路中靠近动力输入的位置，承担扭矩的初步传递；斜齿段的齿向与轴线存在固定螺旋角，啮合过程中齿面是渐进式接触，重合度比同参数直齿轮高出30%左右，单齿承受的瞬时载荷更低，适合布置在传动链路中转速较高、对传动平稳性要求更高的区段，不过设计时需要注意斜齿轮啮合产生的轴向力，要在对应安装位预留推力轴承的安装空间，避免轴向力传导到相邻的直齿轮段，影响直齿轮的啮合精度。

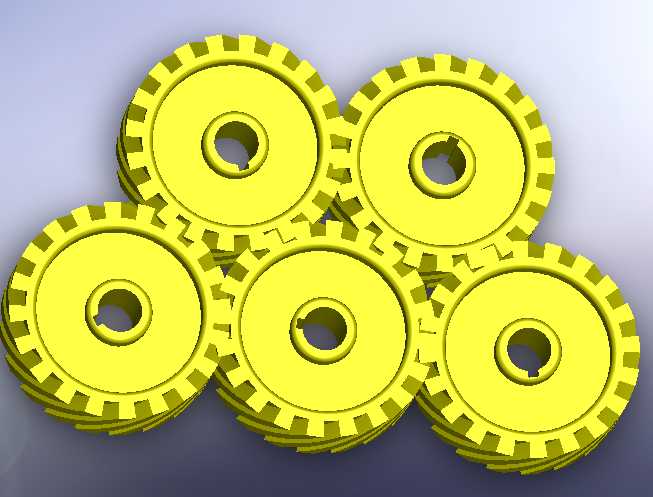

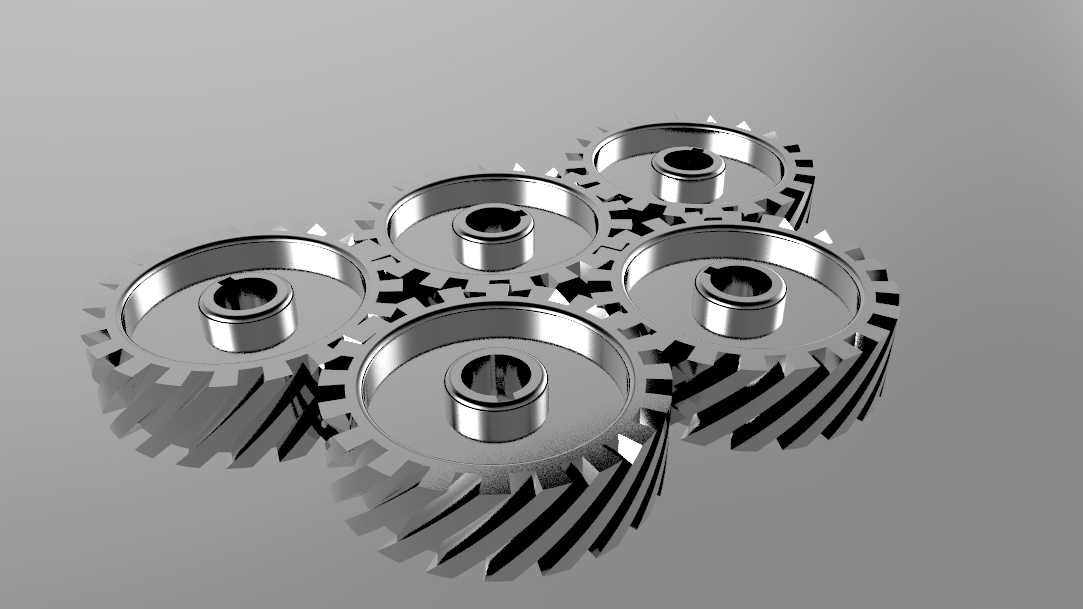

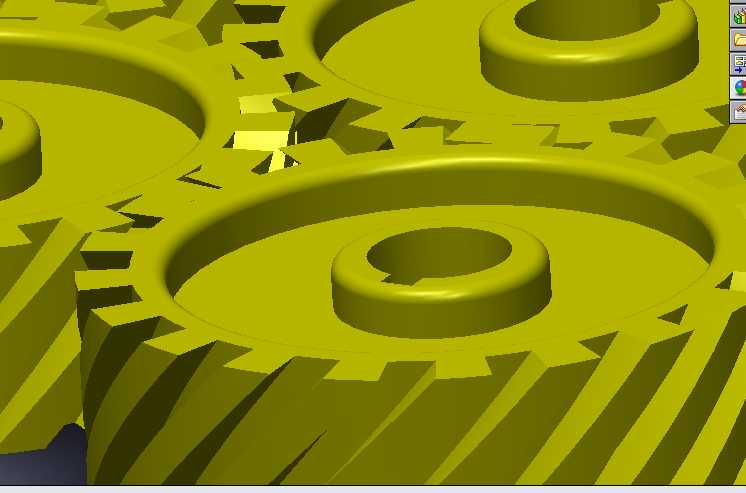

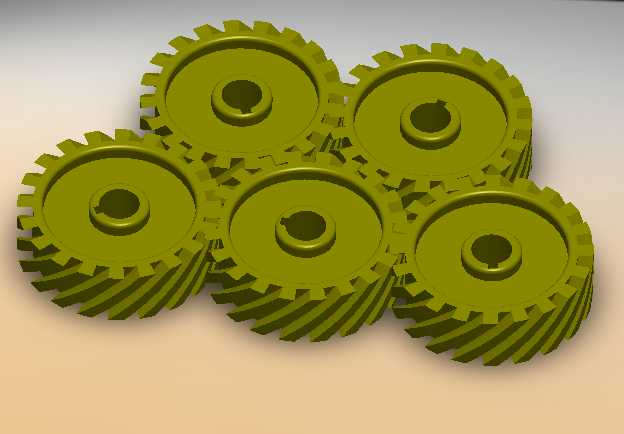

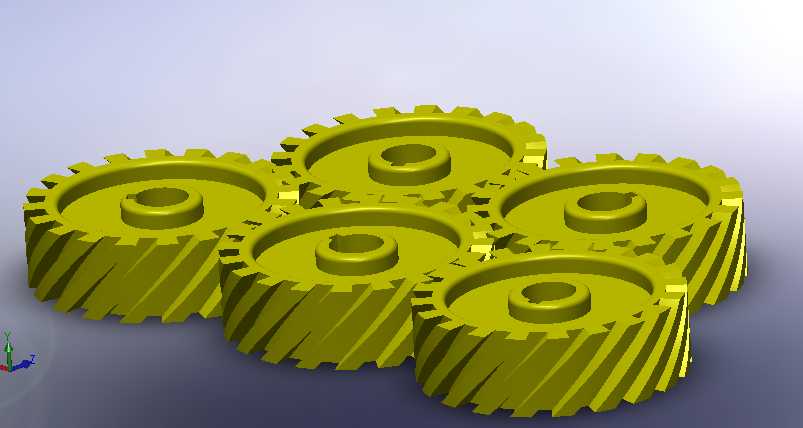

　　从安装边界来看，这套齿轮组的每个单体齿轮都采用了带轮毂凸台的结构，轮毂的轴向长度略大于齿宽尺寸，安装时轮毂端面可以直接与轴肩贴合定位，不需要额外加装定位套，减少了装配环节的零件数量；中心孔采用基孔制公差设计，与传动轴的配合选用过渡配合等级，既可以保证传动过程中齿轮与轴无相对滑动，也能在检修时顺利完成拆卸，不会出现过盈量过大导致的拆卸困难。齿顶圆与相邻齿轮的中心距按照标准齿顶隙系数设计，正常啮合状态下齿顶与配对齿轮的齿根间隙保持在0.25倍模数的标准值，既可以避免齿顶与齿根发生干涉，也能储存少量润滑脂，在低速轻载场景下甚至可以采用脂润滑方式，不需要额外设计复杂的油路润滑系统。

　　在功能特性上，这套组合排布的齿轮组可以根据实际传动比需求，灵活调整直齿与斜齿的齿数搭配，不需要改变整体的安装中心距，就能适配不同的转速输出需求。比如在需要正反转频繁切换的传动场景中，可以将直齿轮布置在换向冲击最大的区段，利用直齿轮啮合无轴向分力的特性，减少换向时的轴承负载；在持续单向高速运转的区段，则用斜齿轮承担传动任务，利用其渐进啮合的特性降低运行噪音，减少齿面的点蚀失效概率。设计时还对齿端做了微小的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时齿端锐角划伤安装人员，也能在齿轮啮合入位时起到导向作用，减少装配过程中齿面的磕碰损伤。

　　从实际使用的角度出发，这类组合齿轮组的外形尺寸控制也做了针对性优化，轮毂的外径尺寸控制在齿根圆直径的60%左右，既保证了轮毂部分的结构强度，不会在传递额定扭矩时出现轮毂开裂的问题，也尽可能减轻了齿轮自身的转动惯量，减少传动系统启动与制动时的惯性冲击。齿轮的端面没有多余的减重孔设计，避免了减重孔带来的应力集中问题，适合在有一定冲击载荷的传动场景中使用，不需要担心应力集中导致的轮齿断裂问题。在装配公差的匹配上，齿向公差按照7级精度等级控制，直齿段的齿向误差控制在0.012mm以内，斜齿段的螺旋角误差控制在±2′以内，保证配对齿轮啮合时齿面接触斑点沿齿高方向不小于45%，沿齿宽方向不小于60%，避免出现偏载导致的局部齿面过度磨损。

　　很多一线装配人员在安装这类组合齿轮组时，容易忽略斜齿轮轴向力的方向问题，导致轴承选型错误，在设计阶段就已经将斜齿轮的螺旋角方向做了配对排布，相邻两个斜齿轮的轴向力方向相反，可以在齿轮组内部抵消大部分轴向力，只需要在轴的两端选用轻型深沟球轴承就能满足使用要求，不需要选用成本更高的角接触轴承，也降低了整套传动机构的物料成本。直齿段与斜齿段的齿轮采用相同的模数设计，共用同一套加工刀具就可以完成全部齿形加工，减少了加工环节的刀具换型时间，也降低了后续备件的储备难度，不需要为不同齿形的齿轮储备不同规格的备件。
