带蓝色瓶盖大容量透明PET饮用水瓶结构设计

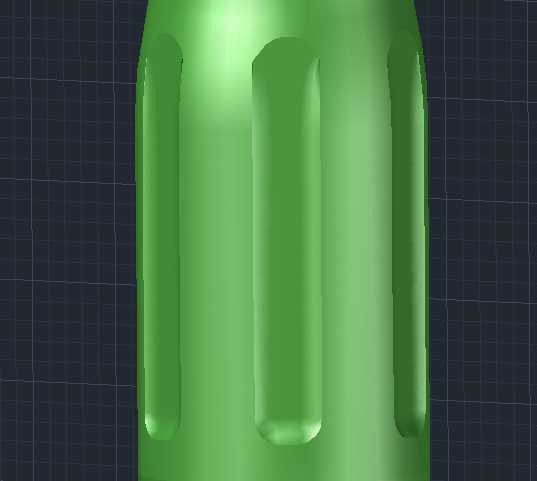

　　日常流通领域的瓶装饮用水包装，核心承载结构就是这类PET材质塑料瓶，从自动灌装生产线的适配性到终端消费者的手持握持体验，每一处结构细节都需要在三维建模阶段完成多维度校验。瓶身整体采用圆柱过渡的收腰造型，中段区域做了内凹的竖向加强筋设计，这部分结构并非单纯的装饰造型，一方面是提升瓶身空瓶状态下的抗挤压能力，避免仓储堆码过程中出现瓶身凹陷变形，另一方面竖向筋条形成的凹凸曲面刚好贴合人手握持的指腹弧度，即便瓶身外壁凝结冷凝水，也能增大接触摩擦力，减少手持滑落的概率。瓶口部分采用标准的螺纹旋合结构，匹配的蓝色防盗瓶盖在建模时需要严格控制螺纹的螺距与牙型公差，保证和瓶口的配合过盈量处于合理区间，既要满足自动化旋盖设备的装配顺畅度，

　　不会出现滑牙、旋合不到位的漏液问题，也要保证消费者首次开启时防盗环能顺利断裂，同时开启后再次旋合仍能具备可靠的密封性能，避免瓶内液体晃洒。瓶底部分采用内凹的五瓣式抗压结构，这是吹塑成型塑料瓶的经典底部设计，在三维建模时需要精准控制内凹的深度与曲面弧度，一方面要保证瓶子灌装后放置在平面上的稳定性，不会出现放置倾斜、晃动的问题，另一方面要抵消液体灌装后内部产生的静压力，避免瓶底受内压向外鼓凸，导致瓶子无法平稳直立，同时这种花瓣式结构也能提升瓶底的抗冲击性能，在瓶装水运输过程中出现跌落、碰撞时，底部曲面可以分散冲击力，降低瓶底开裂漏液的风险。从灌装生产线的适配角度来看，建模时需要严格控制瓶身的最大外径尺寸，

　　保证其能顺畅通过现有灌装线的星轮导槽、卡瓶板工位，不会出现卡瓶、倒瓶的问题；瓶身的总高度需要匹配灌装机的灌装阀升降行程，同时也要适配后续贴标工位的标签包覆范围，保证标签能平整贴合在瓶身的指定区域，不会出现标签偏移、褶皱的问题。瓶口的外径尺寸要和灌装头的密封胶圈尺寸匹配，保证灌装过程中不会出现液体喷溅，同时瓶口的支撑环结构要能可靠挂在灌装线的输送拨叉上，实现整线的平稳输送。从材料成型的角度考虑，整个瓶身的壁厚分布需要在建模阶段做合理的梯度设计，瓶口部分因为要和瓶盖旋合，需要更高的结构强度，所以壁厚设计相对更厚，瓶身中段因为有加强筋结构做强度补强，壁厚可以适当减薄，在保证结构强度的前提下尽可能降低材料用量，控制生产成本。

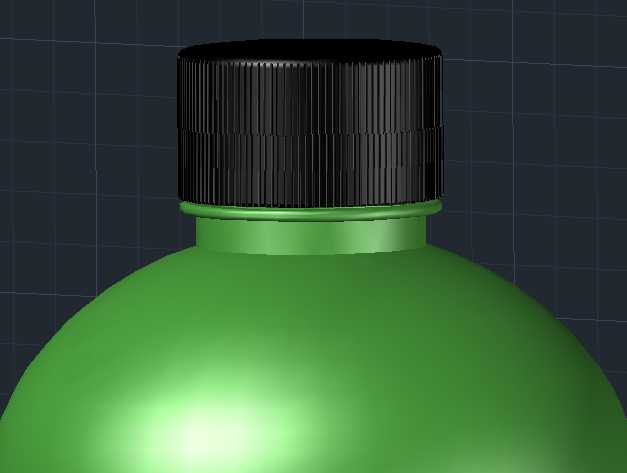

　　吹塑成型的拔模角度也需要在曲面设计时提前考量，所有外凸曲面都要预留合理的拔模斜度，避免吹塑完成后脱模出现粘模、表面拉伤的问题，影响瓶身的外观透明度与成型质量。在实际使用场景中，这类塑料瓶除了盛装常温饮用水，也需要适配一定温度的液体灌装场景，所以建模时瓶身的加强筋布局还要考虑热灌装时的热胀冷缩余量，当瓶内灌入温度较高的液体时，瓶身产生的形变可以通过加强筋的微变形得到释放，不会出现整体鼓胀变形无法恢复的问题。瓶盖部分的防滑竖纹设计，需要控制纹路的深度与间距，既保证消费者拧盖时能有足够的摩擦力，不会出现打滑拧不开的情况，也要避免纹路过深导致注塑成型时出现缺胶、飞边的问题，同时瓶盖内部的密封塞结构要和瓶口内圈紧密贴合，配合瓶口端面的密封垫片，实现双重密封，即使瓶子倒置、受到挤压，也不会出现漏液的情况。整个模型的曲面过渡都采用G2连续设计，避免出现尖锐的棱角，一方面是防止使用过程中棱角划伤使用者，另一方面光滑的曲面过渡也能提升吹塑成型时的材料流动均匀性，避免出现局部壁厚过薄导致的强度不足问题，同时光滑的瓶身表面也能更好地呈现PET材料的透明质感，提升产品的外观观感。
