汽修车间用可折叠移动式发动机吊机结构

　　这款吊机的核心应用场景集中在商用车、乘用车维修车间的发动机拆装工位，也可适配小型机加工车间内1吨以内重型零部件的周转移位，区别于厂房固定安装的天车、行车，它无需预埋轨道、不占用固定作业空间，可随作业需求在平整硬化地面灵活转移，适配多工位交叉作业的维修场景，解决了固定起重设备覆盖范围有限、小型维修场地无法安装大型起重设施的痛点。从实际作业用途来看，它主要承担汽车发动机总成从机舱内的吊出、移位、下放至维修台架，以及维修完成后回装就位的全流程起重作业，也可兼顾变速箱总成、重型蓄电池组、小型机床部件的短距离吊运，额定承载覆盖常规家用车到轻型商用车的动力总成重量区间，作业时无需额外搭建辅助支撑结构，单人即可完成操作。功能特性上，

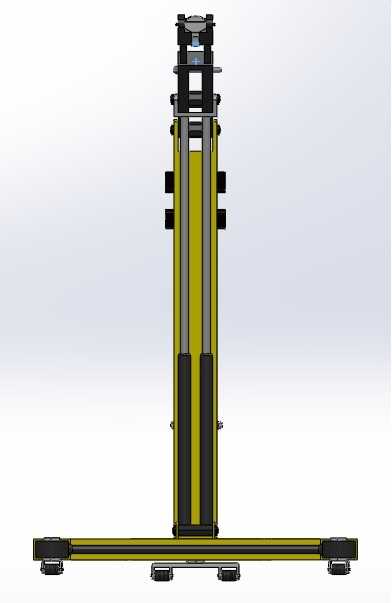

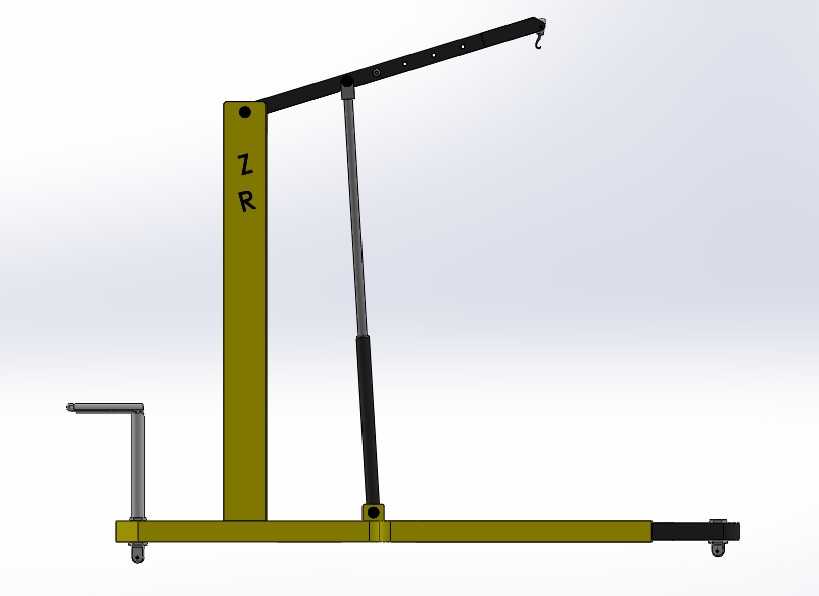

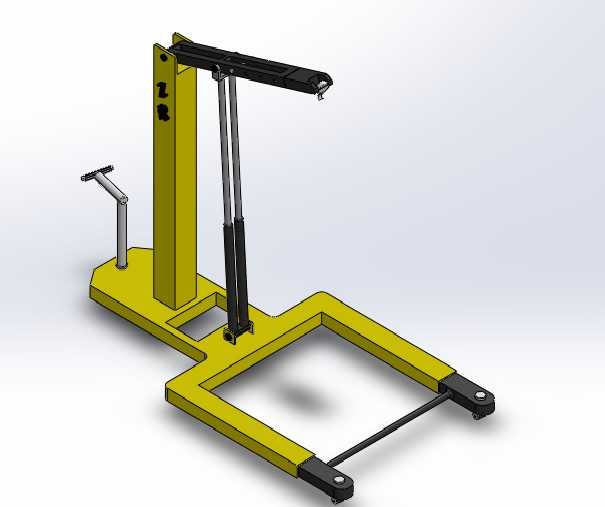

　　它采用手动液压驱动的伸缩支撑结构，主立柱为加厚矩形钢管焊接成型，底部带有横向伸缩支腿，作业时可将支腿拉出扩大支撑跨距，保证吊重状态下整机抗倾覆稳定性满足安全规范，非作业状态支腿可收回至主架内侧，缩小整机占用空间，方便在工位间隙、过道处停放。臂架采用多节铰接折叠结构，不同臂节对应不同的额定起重量与作业幅度，可根据吊物的实际重量、吊装距离调整臂架伸出长度与仰角，臂架末端带有防脱吊钩，避免吊索具在吊运过程中滑脱；底部配置四个万向脚轮，其中两个带刹车锁定结构，移位时可灵活转向，就位作业时踩下刹车即可锁定整机位置，避免吊重过程中设备滑移。设计思路上，整体结构优先考虑维修场景的空间适配性，没有采用复杂的电控或液压泵站结构，全部采用手动操作模式，

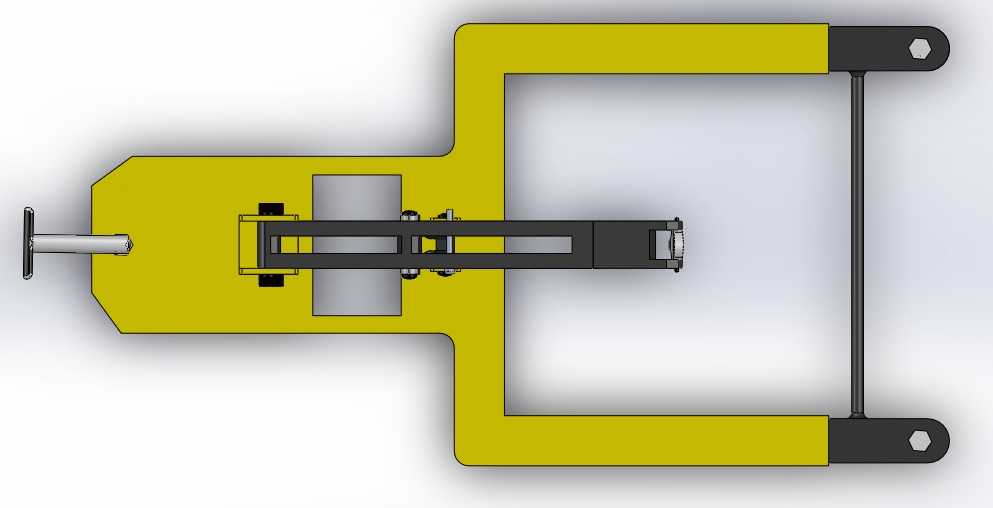

　　降低设备本身的维护成本，也避免了车间内电源布线的限制；主立柱与臂架的铰接点采用加厚销轴连接，配合润滑脂注油嘴，可长期承受交变载荷而不出现铰接点松旷；液压油缸布置在臂架与主立柱之间的受力最优位置，避免油缸承受偏载，延长密封件使用寿命；臂架侧面标注的刻度对应不同作业幅度下的额定载荷，方便操作人员快速判断作业参数，避免超载使用。外形尺寸与安装边界方面，支腿完全收回状态下整机宽度不超过0.8米，长度不超过1.6米，可轻松通过常规车间的标准门洞，臂架完全收回折叠后整机高度不超过1.7米，可停放于标准工位货架下方；支腿完全伸出时横向跨距可达1.4米，纵向支撑长度可达2米，最大作业幅度下吊钩距离地面最大起升高度可达2.2米，足够覆盖常规乘用车、

　　轻型商用车的机舱高度，作业时需保证地面为硬化平整路面，地面坡度不超过3度，支腿下方无需额外垫设钢板即可满足承载要求，设备本身为整机交付状态，无需现场焊接组装，仅需将脚轮、手柄部件安装到位即可投入使用。结构细节上，侧面配置的手动压杆与液压油缸的进油口直接连接，每次按压压杆即可驱动臂架平稳起升，下降动作通过回油阀旋钮控制，可实现吊物的微动下放，保证发动机与机舱安装位的精准对位，避免吊装过程中磕碰周边管路、线束部件；主立柱上的标识用于快速识别臂架额定载荷区间，避免操作人员误操作；臂架上的等距定位孔可配合安全销锁定臂架伸出长度，避免液压系统失效时臂架突然回缩，形成冗余安全防护。
