带内齿花键结构的筒式助推构件

　　在流体推力输出、小载荷轴向位移辅助的工业场景里，这类筒式带内花键的助推构件，常被集成在小型气动推力单元、精密仪器的微调进给机构、传感器配套的触发执行端，用来承接轴向推力同时传递周向定位扭矩，避免推力输出过程中构件出现周向打滑、轴向偏移的问题。从结构设计逻辑来看，构件整体采用同轴筒式布局，外圆柱面做等距直筋排布，一方面是在不额外增加构件整体壁厚的前提下提升筒体的径向抗形变能力，当筒内通入低压流体或者承接外部推杆的轴向推力时，外筋结构可以分散筒体侧壁的径向应力，避免薄壁筒在长期交变载荷下出现鼓胀变形；另一方面直筋结构也可以作为安装时的周向定位基准，和安装基座上的导向槽配合，限制构件自身的周向转动自由度，

　　不需要额外加装定位销就能完成周向固定，减少装配环节的零件数量。构件上端的内花键结构采用渐开线齿形设计，齿侧间隙控制在0.02mm到0.05mm之间，既可以和配套的花键轴顺畅滑动配合，又能保证周向传动的精度，当需要传递小扭矩的周向调整动作时，花键副可以均匀分担齿面接触应力，避免局部应力集中导致的齿面磨损，相比普通平键连接，这种内花键结构的同轴度更好，适合高速往复小幅运动的工况，不会出现平键连接常见的键侧旷量、传动滞后的问题。构件上端面的环形凸缘做了倒圆角处理，圆角半径控制在1.5mm，一方面是去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或者配套密封件的唇边，另一方面凸缘结构可以作为轴向限位面，和安装座的端面贴合时，

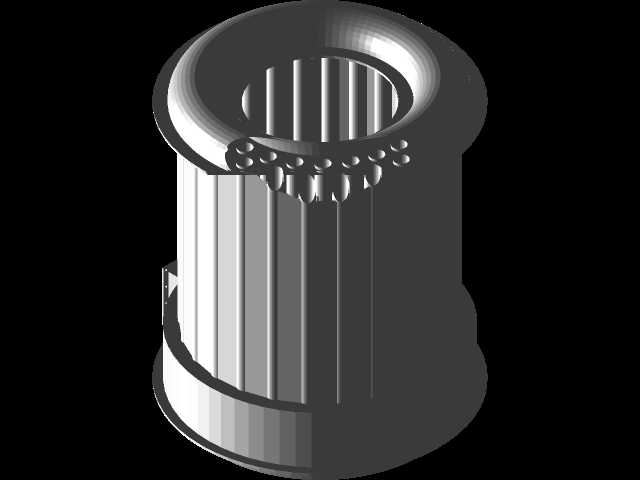

　　能承受更大的轴向冲击载荷，不会因为端面应力集中出现凸缘崩裂的问题。凸缘端面上均匀排布的小孔是工艺定位孔，在数控车削、内花键插齿加工的过程中，这些小孔可以和工装夹具上的定位销配合，保证工件装夹的同轴度，将加工后的筒体圆度误差控制在0.01mm以内，同时这些小孔也可以作为流体的均布导流孔，当构件用在气动推力场景时，通入的压缩空气可以通过这些小孔均匀进入筒体内部，避免单侧进气导致的推力偏斜，让输出的轴向推力更加平稳。从安装边界来看，构件的外径尺寸适配常规25mm通径的安装基座，筒体总长度控制在42mm，安装时需要预留至少5mm的轴向滑动余量，避免构件运动到行程极限时和基座端盖发生硬碰撞；内孔的花键大径为18mm，

　　可以直接和同规格的标准渐开线花键轴配合，不需要额外做适配加工，外圆柱面的直筋高度为1.2mm，和安装基座导向槽的配合间隙控制在0.1mm以内，既可以保证构件轴向滑动的顺畅度，又能避免滑动过程中出现径向晃动。在实际选型应用时，这类构件适合工作压力不超过0.6MPa的气动场景，或者轴向推力不超过500N的机械辅助推力场景，工作环境温度范围在-20℃到80℃之间，可以适配常规的矿物油润滑、干燥压缩空气介质，不适合在有强腐蚀介质、高粉尘无防护的场景下直接使用，如果要在粉尘较多的场景应用，需要在筒体外部加装防尘折布套，避免粉尘进入内花键配合面导致的运动卡滞。设计过程中针对构件的壁厚做了有限元校核，当筒体承受最大额定轴向推力时，筒体侧壁的最大等效应力出现在直筋和筒体的连接位置，应力值为126MPa，远低于常用铝合金或者工程塑料的许用应力值，安全系数可以达到2.5以上，满足长期循环工作的强度要求；内花键的齿面接触应力在传递额定扭矩时为89MPa，不会出现齿面压溃的问题，花键齿的弯曲应力为42MPa，也满足长期往复运动的疲劳强度要求。
