欧规插脚USB接口便携电源适配器结构

　　日常做消费电子周边结构建模的时候，这类墙插式电源适配器是很常见的练手兼实用建模对象，很多刚接触结构设计的工程师容易忽略这类小产品的细节约束，总觉得就是个塑料壳加两个插脚，真到落地开模或者做装配验证的时候才会发现边界卡得有多死。先从实际应用场景说，这类适配器主要是给小型数码设备做市电转换供电，直接插在墙面86型插座、排插上使用，输出端是标准USB-A母座，能给手机、蓝牙耳机、小型便携数码设备提供5V直流供电，因为是直接和强电插座接触，插脚的尺寸、伸出长度、插脚间距完全要符合欧规墙插的强制标准，不能随便改尺寸，不然插不进插座或者插合之后接触不良，甚至会有松动脱落的风险。

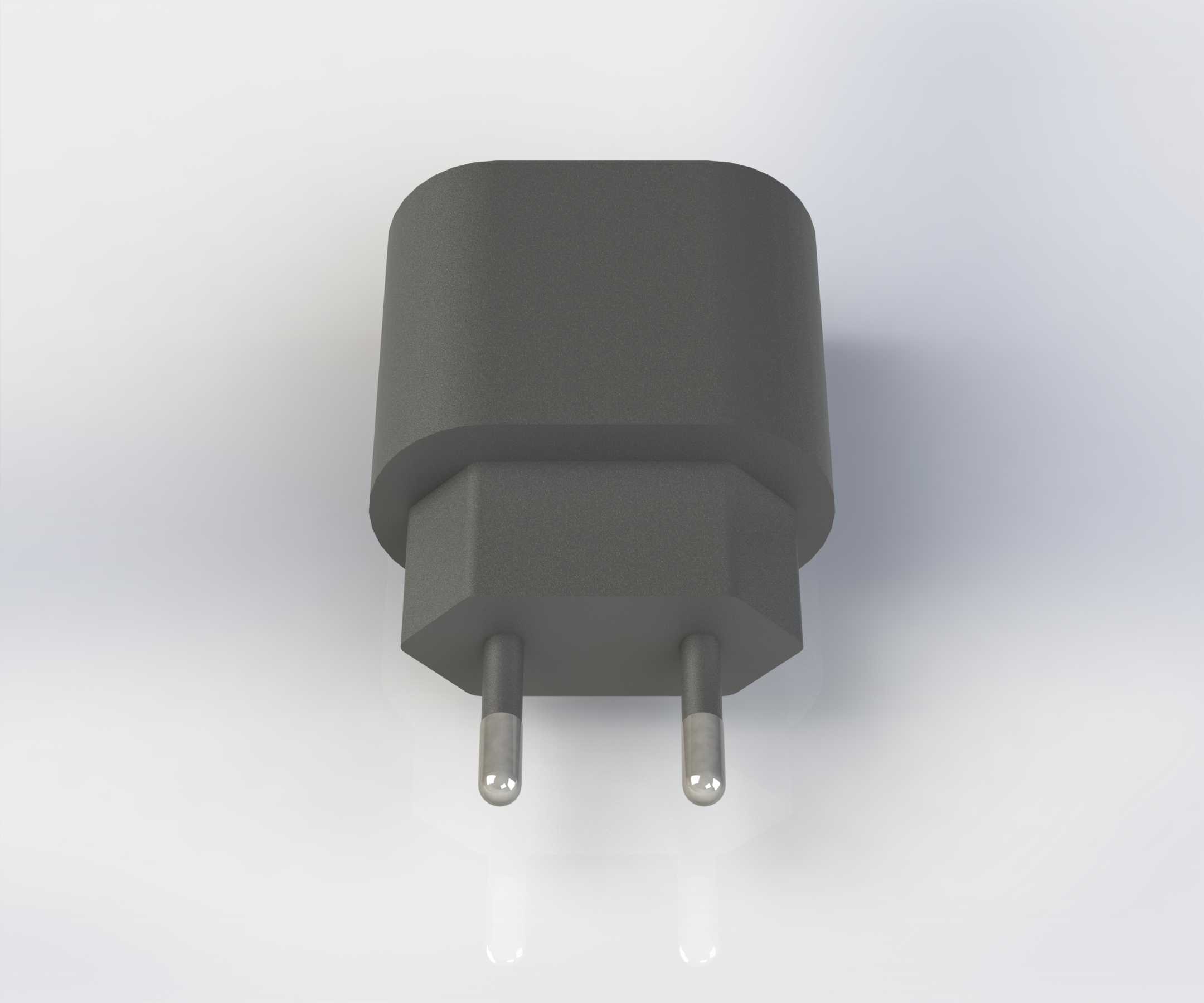

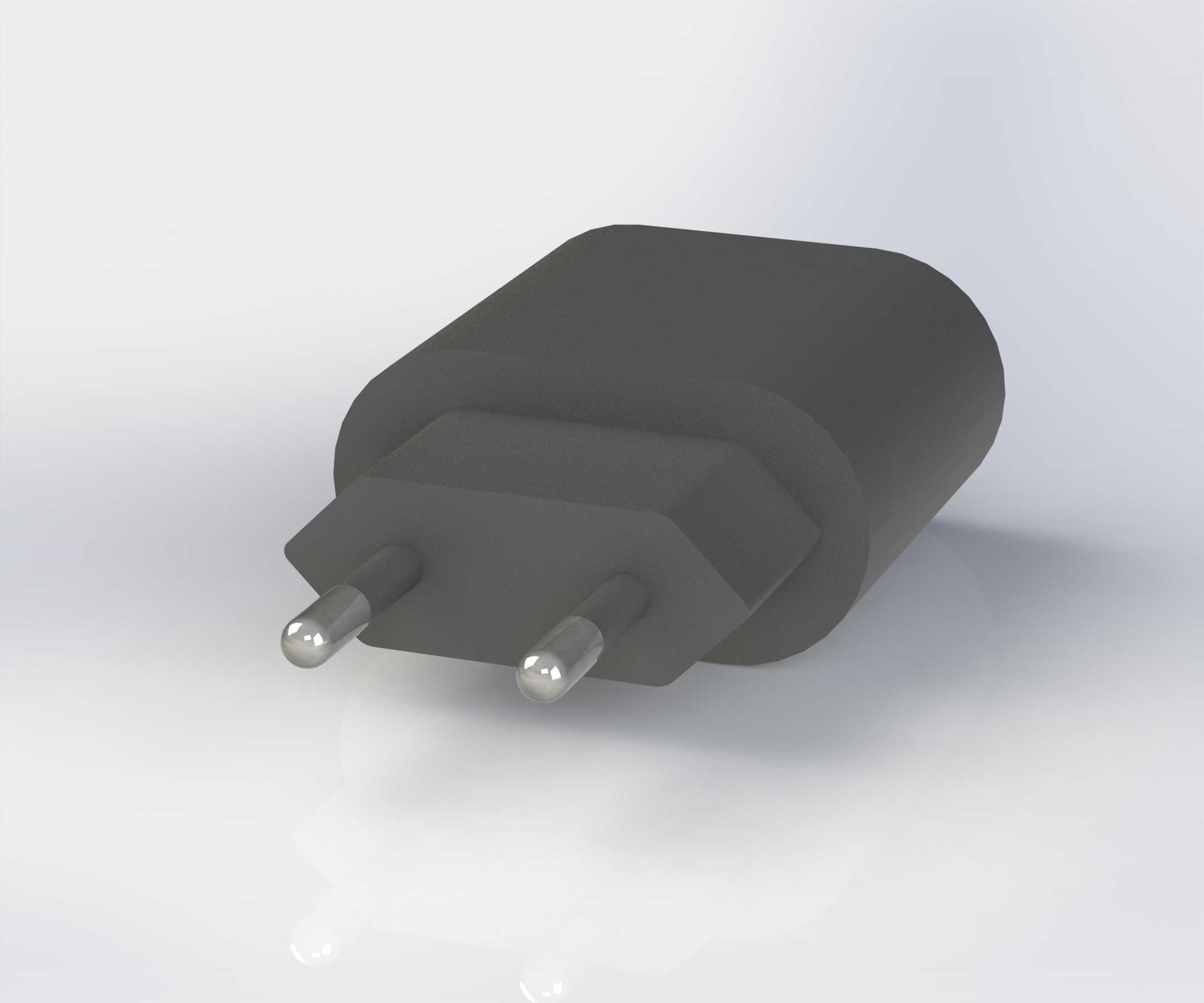

　　建模的时候最先要卡的就是安装边界，插脚部分的两个圆柱金属插脚，中心距、直径、伸出壳体的长度都要严格对应安规要求，插脚根部和壳体衔接的位置要做限位台阶，避免插脚受侧向力的时候往壳体内部窜动，毕竟用户插拔的时候会有侧向掰动的力，这个位置的限位如果没做够，后期做跌落测试的时候很容易出现插脚歪斜、内缩的问题。壳体的外形做了椭圆柱式的圆润处理，没有尖锐棱角，一方面是用户手持插拔的时候手感更好，不会硌手，另一方面也能减少跌落时候的应力集中，避免壳体边角开裂。壳体的分模线选在椭圆柱的长轴中分位置，上下壳配合的时候做卡扣结构，不需要额外打螺丝，装配效率更高，也能让外表面看不到螺丝孔，整体外观更整洁。

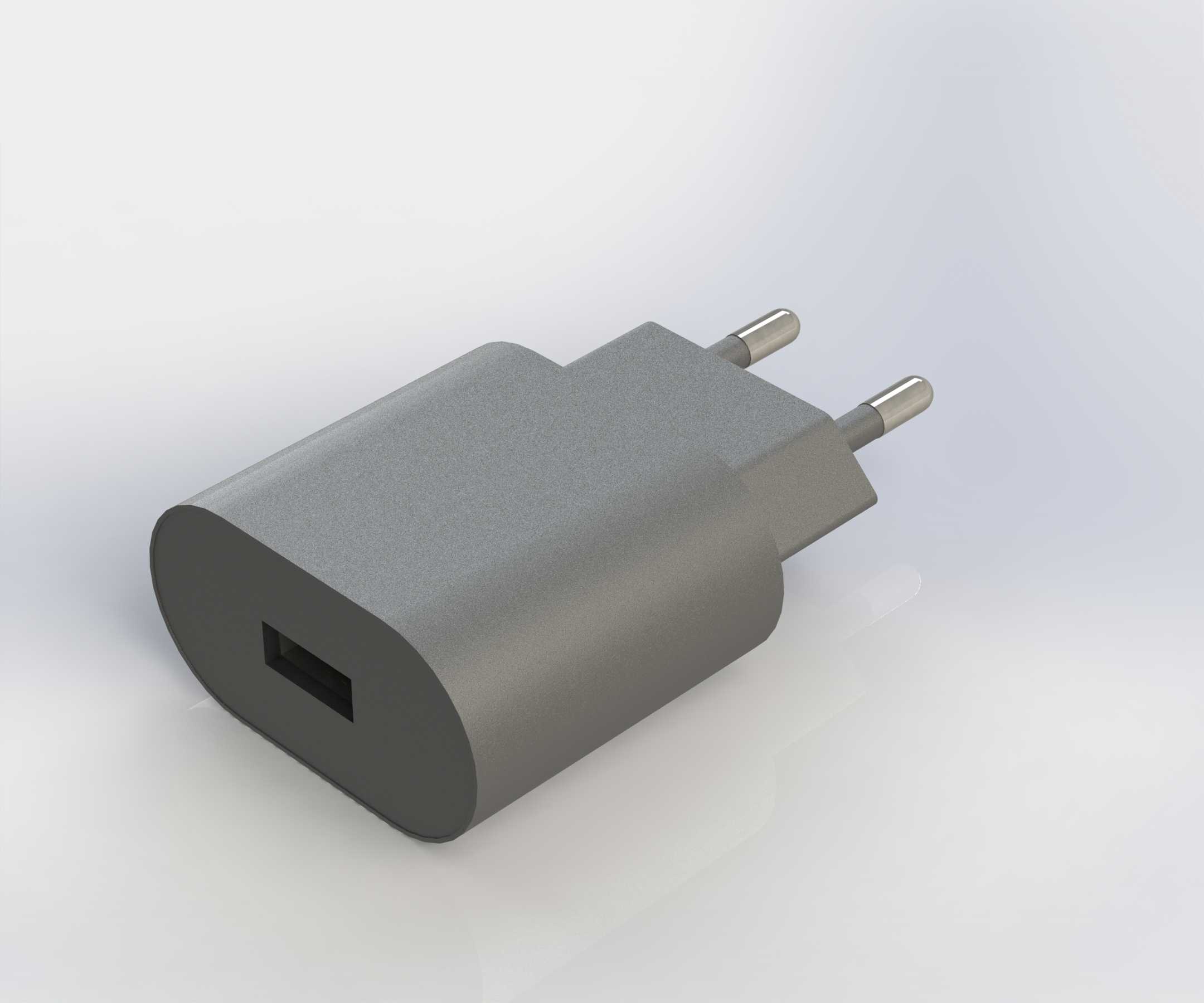

　　内部的空间布局要提前留好余量，输入端是和插脚连接的弹片，中间要留够整流电路、降压模块的放置空间，输出端的USB-A母座要精准定位，保证母座的开口和壳体端面的开孔完全对齐，公差要控制在0.1mm以内，不然用户插USB线的时候会出现插不进去、单边卡滞的问题。壳体的壁厚要做均匀处理，整体保持在1.8mm左右，太厚的话注塑的时候容易出现缩痕，太薄的话壳体强度不够，受挤压容易开裂。插脚和内部电路连接的位置要做挡筋隔离，避免焊锡点晃动造成短路，高压区和低压区之间也要留够安规距离，不能因为追求小体积就压缩爬电距离，这部分是强电产品设计的红线，哪怕外形做的再好看，安规距离不够也没法过认证。

　　很多人建模的时候容易忽略插脚的倒角处理，插脚前端要做小角度的导入倒角，不然用户插插座的时候会因为插脚边缘太锐刮蹭插座铜片，时间长了会造成插座接触片磨损，也会增加插拔的阻力。USB接口的开孔边缘也要做微小的C角，避免毛边刮伤USB线的插头胶壳。壳体表面做细晒纹处理，不容易留指纹，也能掩盖注塑时候可能产生的轻微流痕，不需要做高光面，毕竟这类产品是实用型配件，高光面虽然好看但是稍微有点划痕就很明显，耐用性不如细晒纹的表面。另外要注意的是，适配器插在墙插上的时候，整体的重心要尽量贴近墙面，不能让重心太靠外，不然插在松动的旧插座上容易因为杠杆力把插座带的松脱，甚至掉下来，所以建模的时候内部的元器件布局要尽量往插脚侧靠，让整体重心落在插脚的支撑范围内，减少对插座的侧向力矩。

　　还有插拔的受力位置设计，壳体的椭圆柱外形刚好贴合手指的握持弧度，用户插拔的时候手指捏在壳体两侧的圆弧面上，摩擦力足够，不需要额外做防滑筋就能顺利插拔，不会因为手滑拔不下来。壳体和插脚衔接的端面要做平面处理，保证插合之后这个端面能和插座面板完全贴合，不会留缝隙，既美观也能避免灰尘从缝隙里进到插座内部。这类小产品的建模看起来简单，其实每一处尺寸、每一个倒角、每一条筋位都对应着实际使用中的需求，没有多余的设计，所有的结构都是为了满足安规要求、提升使用体验、降低生产装配的难度，做这类模型的时候不能只照着外观描外形，要把背后的装配约束、安规要求、使用场景的受力情况都考虑进去，建出来的模型才不是只能看的外观件，而是能直接对接后续结构验证、开模生产的有效数字模型。
