二位三通气动控制阀结构三维设计

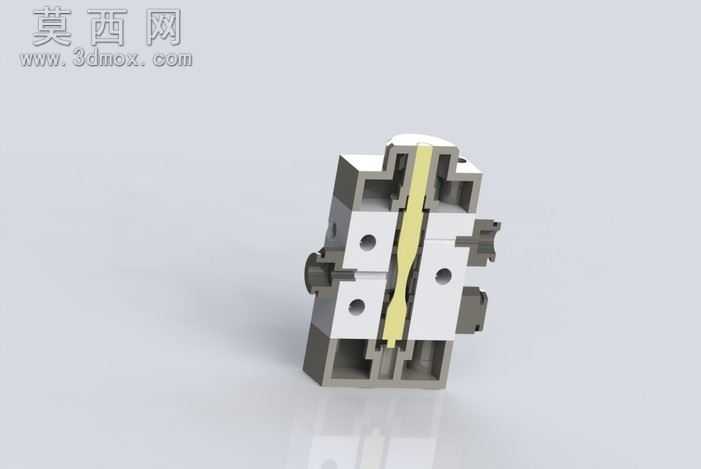

本模型为气动控制类二位三通换向阀的三维结构设计，建模过程严格遵循气动元件的实际生产尺寸规范，首先通过基准面定位完成主体阀块的基体特征搭建，采用拉伸凸台命令构建阀身的长方体主体结构，对阀块的各安装端面做倒角处理，去除锐边特征还原实际加工的工艺细节。建模阶段针对阀身的气路接口做精细化处理，在阀块四个侧面分别构建外螺纹接头安装位，通过旋转切除命令生成接头的内孔流道，保证气路连通结构的合理性，同时在阀身正面绘制四个定位安装孔，采用异型孔向导命令生成符合安装标准的沉孔结构，还原阀体实际安装的固定特征。顶部的控制端盖采用分层建模思路，先构建端盖的圆柱基体，再添加顶部的调节旋钮凸台，对端盖与阀身的结合面做贴合定位处理，保证装配关系的准确性。材质渲染阶段，阀身主体采用哑光银白铝合金材质，还原气动阀常用的阳极氧化铝合金表面质感，上下端盖部分采用深灰色工程塑料材质，侧面的气路接头采用金属镀镍材质，通过调整材质的粗糙度、反射率参数，让不同部件的材质区分清晰，整体渲染效果还原工业元件的真实质感。结构设计上，该阀采用板式方体结构，整体布局紧凑，四个侧面的气路接口可适配不同方向的管路连接，正面的安装孔可直接将阀体固定在安装面板或设备基座上，顶部的控制端可实现气路的通断换向控制，内部流道的走向设计遵循气动元件的压损最小化原则，避免气路出现直角急弯影响气流稳定性。设计过程中充分考虑了元件的装配合理性，各部件之间的配合间隙符合机械装配公差要求，既保证了模型的外观还原度，也完整呈现了这类气动换向阀的内部结构逻辑与外部安装特征，可用于气动回路原理演示、设备装配模拟等场景的三维素材使用。
