万向节溢洪道弧形闸门叉型耳轴支撑结构

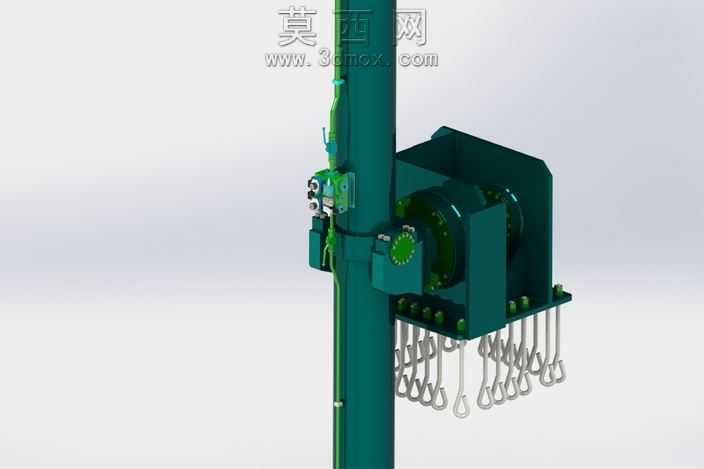

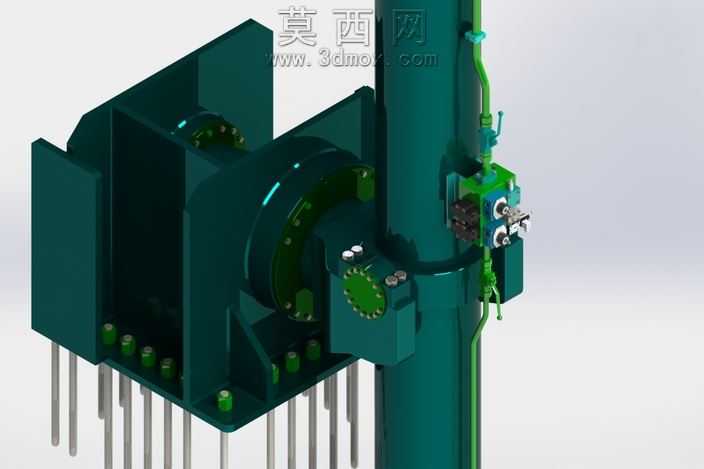

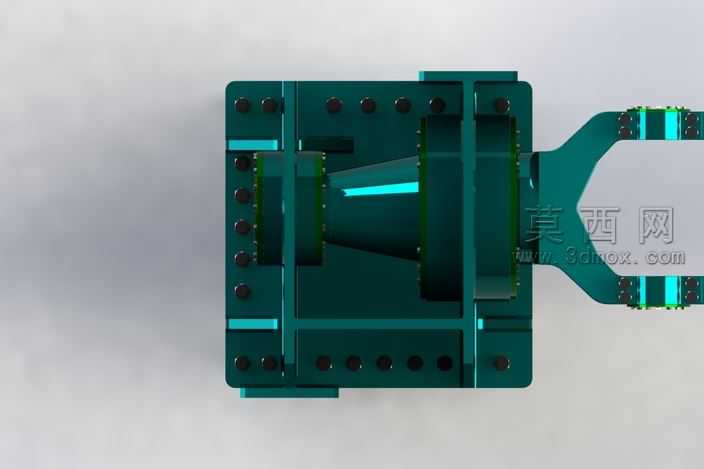

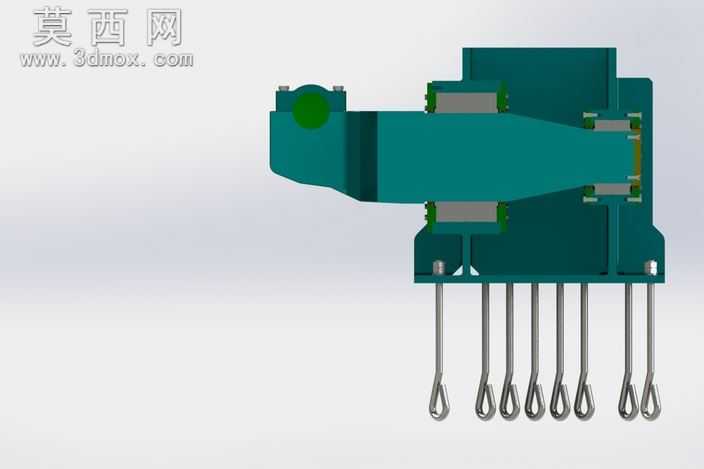

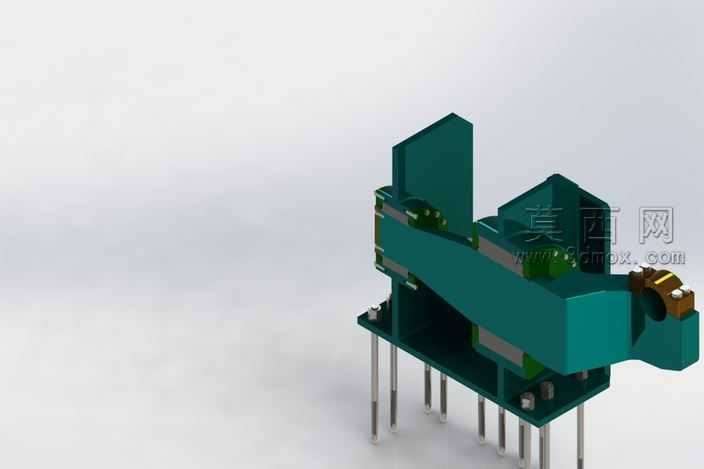

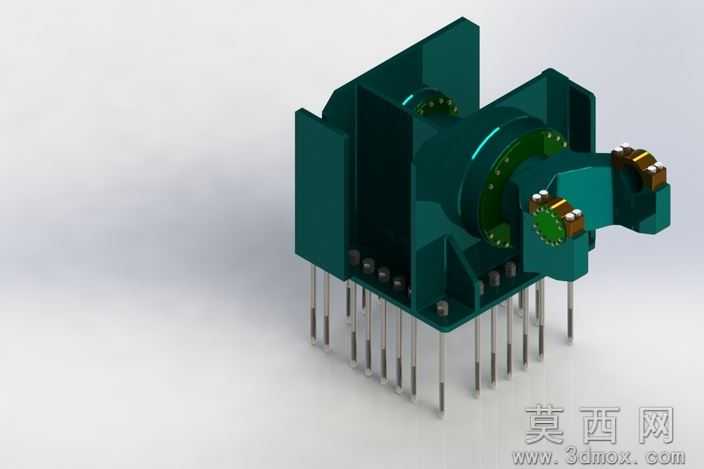

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循液压类水工闸门支撑构件的实际尺寸比例，对叉型耳轴支撑的各个组成部件进行独立建模后完成装配约束，确保各部件的装配间隙、运动行程符合实际工程设计要求。模型主体支撑座采用箱型焊接结构设计，建模时还原了内部加强筋的排布逻辑，在保证支撑强度的前提下优化了结构重量，支撑座与立柱的连接部位还原了法兰连接的细节，包括螺栓孔的排布、密封槽的结构都做了精准复刻。耳轴转动部位还原了铰接结构的配合关系，配套的液压油缸采用MT4(ISO6022)标准液压缸结构建模，还原了缸筒、活塞杆、铰接端、油口接口的完整细节，液压管路的排布沿着立柱与支撑座的走线位置布置，还原了管夹固定、管路接头的细节结构。渲染阶段采用金属哑光漆材质模拟设备表面的工业防护涂层，深绿色漆面还原了水工设备常用的防腐涂装效果，金属铰接部位采用金属光泽材质还原加工面的质感，管路部分采用橡胶与金属材质区分不同部件的视觉效果，场景采用柔和的工业展示光照，突出结构的层次感与部件的装配关系。设计思路围绕万向节溢洪道弧形闸门的支撑需求展开，叉型耳轴结构可适配弧形闸门启闭过程中的多向转动位移，避免结构卡滞，支撑座的多螺栓固定结构可承受闸门启闭过程中的大载荷冲击，配套的液压驱动单元与支撑结构集成布置，减少了外部管路的冗余设计，整体结构兼顾了承载强度、转动灵活性与安装维护的便利性，可用于水工闸门结构的方案展示、装配校验与教学演示使用。
