二位三通气动瓣膜控制阀结构设计

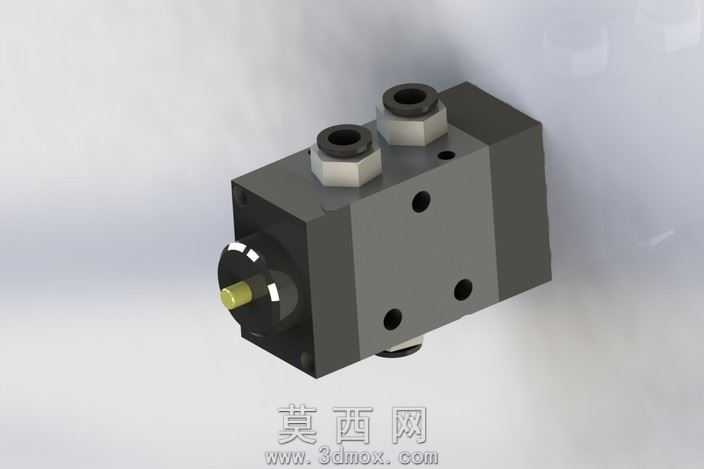

本模型为二位三通气动瓣膜控制阀，采用SolidWorks完成全参数化三维建模，建模过程严格遵循气动阀件的通用设计规范，对阀体、阀芯、端盖、气控接头、调节旋钮等所有零部件进行独立建模后完成总装配，全程添加同轴、面重合、间隙配合等符合实际装配逻辑的约束关系，无干涉错配问题，可直接用于结构验证与工程参考。模型渲染阶段采用哑光深灰金属材质模拟阳极氧化处理的铝合金阀体主体，接头部位使用亮面金属材质模拟镀锌钢制气动快插接头，端部调节旋钮采用黄铜金属材质搭配哑光黑色工程塑料端盖，通过环境光遮蔽、漫反射、高光反射参数的精细调节，还原工业阀件的真实质感，渲染视角清晰展示阀件的外部接口布局与整体外形特征。结构设计上，该阀采用方形块状紧凑型阀体布局，顶部设置两个标准气动快插接口作为工作气路连接端，阀体侧面分布多个安装定位孔与工艺孔，端部设置带档位标识的调节旋钮用于气路通断状态切换，内部采用瓣膜式密封结构实现气路的快速换向与通断控制，密封行程短、响应速度快，适配小流量气动控制系统的换向需求。设计过程中优先考虑阀件的安装适配性，方形阀体可通过侧面安装孔直接固定在气动控制基板上，接口规格符合通用气动管路的连接标准，无需额外转接件即可完成管路装配；同时兼顾加工工艺性，阀体外部无复杂异形曲面，可通过常规铣削加工完成主体成型，内部流道采用等径设计降低气路压力损失，密封部位预留标准密封件安装槽位，可直接选用市售标准密封圈完成装配，有效降低生产制造成本与后期维护难度。模型完整还原了阀件的所有外部结构特征与装配关系，可作为气动回路设计、阀件选型参考、教学演示的数字化模型使用。
