手动法兰式125毫米通风调节阻尼器

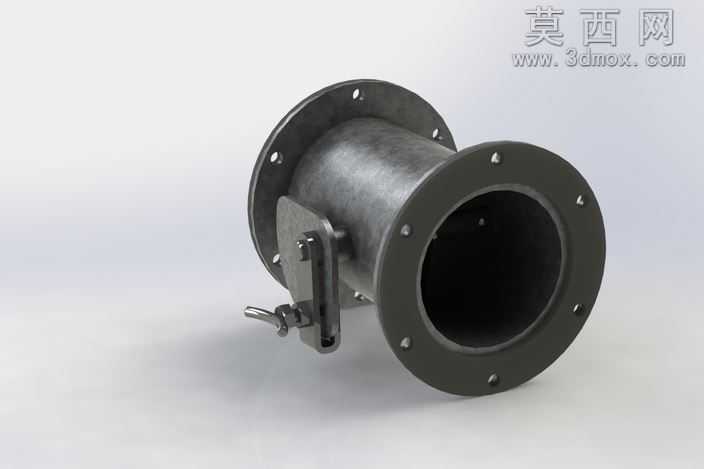

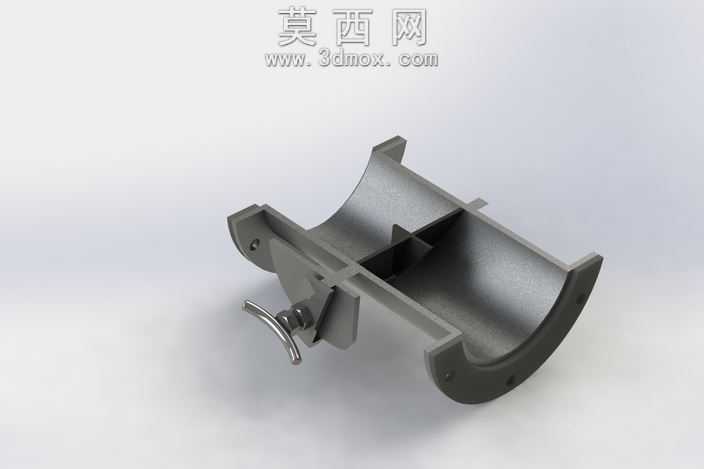

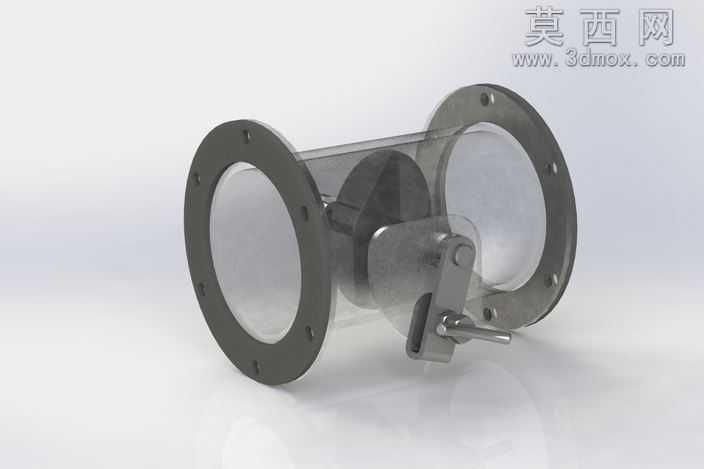

本模型为手动法兰式125毫米规格阻尼风阀，建模阶段采用KeyCreator软件完成全参数化结构搭建，首先以公称通径125毫米为基准绘制两端圆形法兰轮廓，精准排布法兰周向螺栓孔位，保证孔位间距、孔径符合管路连接通用标准，法兰与中部筒身采用一体化布尔运算衔接，避免结构错位。中部阀体部分构建了透明可视化筒身结构，可直观展示内部阀板的转动状态，阀板采用偏心式结构设计，与阀体内壁的配合间隙控制在合理范围，保证调节过程中无卡滞、闭合状态下密封贴合。手动操作机构部分还原了拨杆式手柄结构，包含手柄基座、转动销轴、定位卡槽等细节，手柄与阀板转轴采用同轴约束，可实现0到90度范围内的开度调节，不同开度下阀板的位置可通过手柄卡槽锁定，满足不同工况下的风量调节需求。材质渲染阶段，两端法兰与操作手柄采用哑光铸铁材质，调整金属粗糙度参数还原铸件表面的细微颗粒质感，金属反光度设置为低反光，符合工业铸件的视觉特征；中部筒身采用半透明聚碳酸酯材质，调整材质透明度与折射参数，既可以清晰展示内部阀板结构，又保留了筒壁的厚度质感；阀板与转轴采用镀锌钢材材质，表面设置轻微的金属光泽，区分于铸铁部件的哑光质感。设计思路上，该阻尼器主要应用于通风除尘管路系统，建模时优先保证安装尺寸的准确性，两端法兰的外径、螺栓孔中心距、筒身长度均参照行业通用规格设定，同时兼顾结构的可制造性，所有部件的壁厚、转角处均设置合理的工艺圆角，避免出现无法加工的尖锐薄壁结构；内部阀板的转动行程经过运动仿真验证，确保转动过程中阀板边缘不会与筒体内壁发生干涉，手柄操作的力矩符合手动操作的合理范围，整体模型结构完整，细节还原度高，可用于管路系统装配演示、产品展示、结构设计参考等场景。
