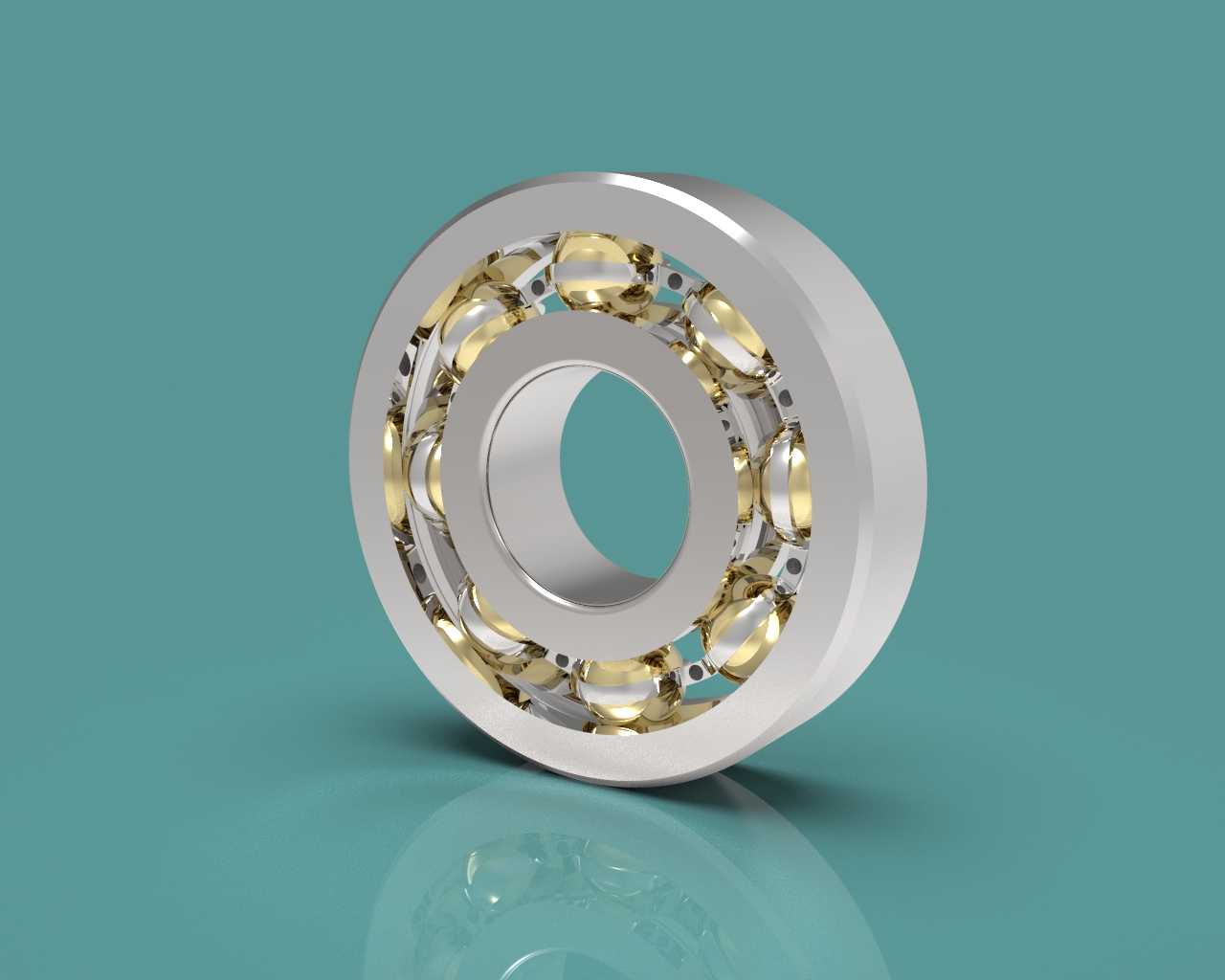

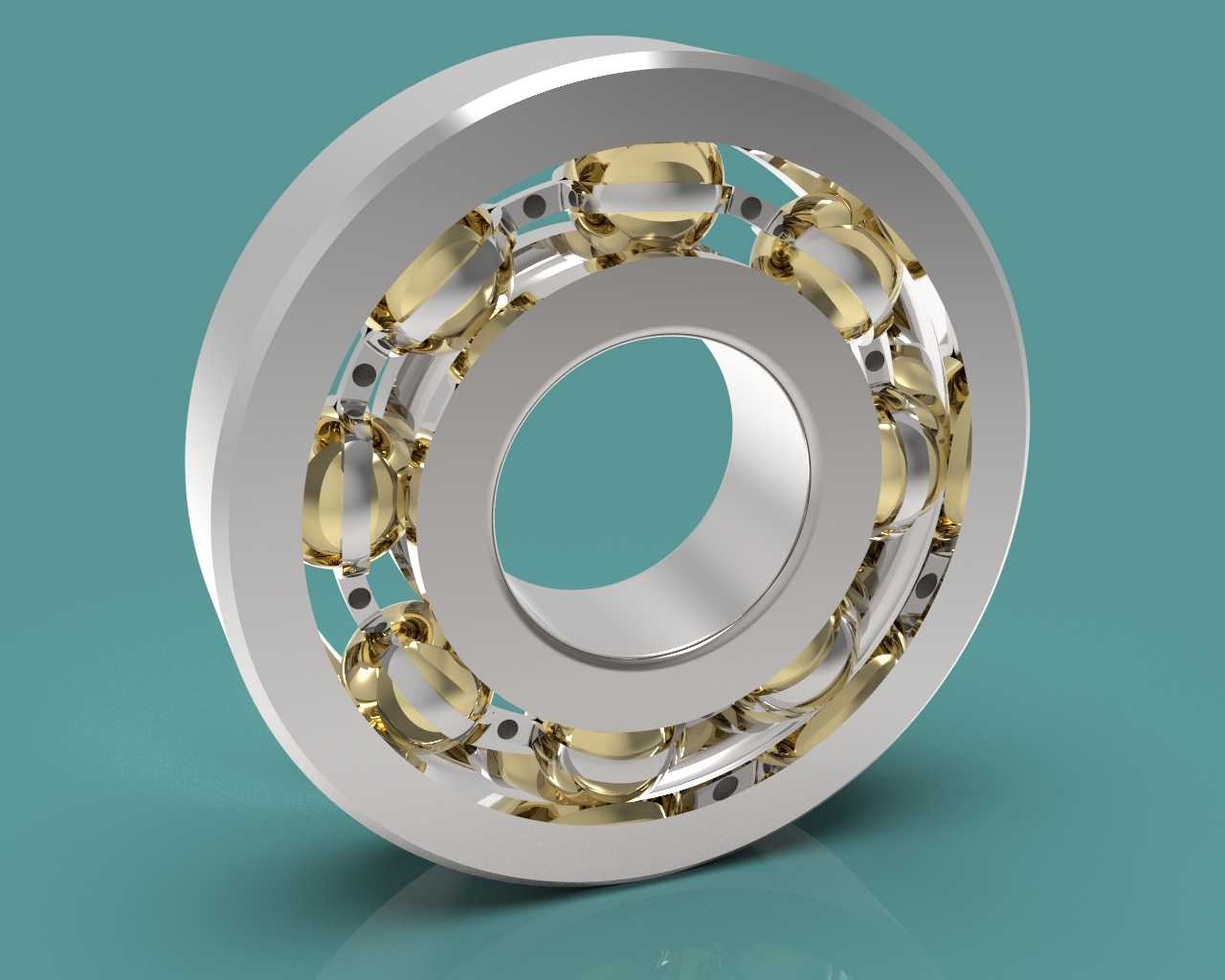

带金色保持架的开式深沟滚珠轴承结构

　　在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围最广的支承类部件，从民用家电的电机输出端，到工业生产线的输送辊道、精密检测仪器的回转工作台，再到小型动力设备的传动轴系，都能见到这类部件的身影。这款开式结构的滚珠轴承，没有额外设置密封端盖，适合在有定期润滑维护条件、环境粉尘浓度较低的安装场景中使用，相比带密封圈的同规格轴承，它的运转摩擦阻力更小，极限转速更高，不会因为密封件的接触摩擦带来额外的温升与功率损耗。

　　从结构设计逻辑来看，这款轴承采用最经典的深沟滚道设计，内圈与外圈的滚道截面为圆弧状，曲率半径略大于滚动体的球面半径，既能保证滚动体在滚道内顺畅滚动，又能承受一定比例的双向轴向载荷，不局限于纯径向载荷的承载场景。金色的冲压保持架采用兜孔结构均匀分隔每一颗钢球，避免滚动体在运转过程中相互接触碰撞，既降低了运转过程中的摩擦损耗与噪音，也能让所有滚动体均匀分担载荷，避免局部应力集中导致的提前失效。保持架的冲压成型工艺兼顾了结构强度与轻量化需求，不会因为保持架的自重过大增加高速运转时的离心载荷。

　　从安装边界与尺寸适配的角度来说，这类轴承的安装需要严格匹配轴与轴承座的配合公差，内圈与旋转轴的配合通常采用基孔制过渡配合，保证内圈与轴同步旋转不发生打滑跑圈，外圈与轴承座孔的配合则根据载荷方向的不同选择合适的配合松紧度，如果是外圈固定、内圈随轴旋转的常规安装场景，外圈与座孔可采用较松的过渡配合，方便安装拆卸与后期维护。安装过程中需要避免直接敲击轴承套圈，尤其是滚动体与保持架部位，防止滚道产生压痕、保持架变形导致的运转卡滞。轴承的轴向定位通常依靠轴肩与轴承座孔的挡边实现，轴肩与座孔挡边的高度需要低于轴承内圈、外圈的倒角高度，保证轴承安装到位后端面能与定位面完全贴合，不会出现干涉。

　　在实际工况应用中，这类开式轴承需要配合定期的润滑维护，根据运转转速与环境温度选择合适粘度的润滑脂或者润滑油，润滑脂的填充量通常控制在轴承内部空腔的三分之一到二分之一，过量填充润滑脂反而会导致运转过程中搅拌发热，提升轴承工作温度，加速润滑脂变质失效。如果应用在高速运转场景，需要额外设计润滑脂的泄放通道，避免多余润滑脂在轴承内部堆积。相比带密封的免维护轴承，这种开式结构的轴承可以在维护时重新补充润滑脂，使用寿命更长，综合维护成本更低，适合长期连续运转的工业设备场景。

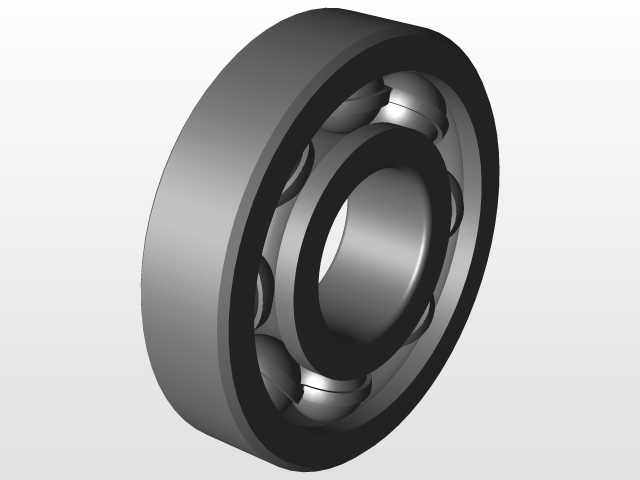

　　从建模的结构还原角度来说，这款模型准确还原了深沟球轴承的各部分配合关系，内圈、外圈的滚道曲率与钢球的接触位置符合实际设计参数，保持架的兜孔间隙也参考了实际冲压保持架的设计规范，既保证了装配状态下各部件不发生干涉，也能直观展示轴承运转时滚动体沿滚道滚动、保持架同步回转的运动关系。对于结构设计从业者来说，这类模型可以直接用于设备装配的干涉检查，验证轴系设计中轴承安装位的尺寸匹配度，也可以作为传动结构教学演示的直观载体，帮助新人理解滚动轴承的工作原理与结构组成。在做设备的整机三维装配时，这类标准件模型的准确还原，能有效提升整体装配的仿真精度，避免后续工程图输出、BOM统计时出现部件遗漏或者尺寸错配的问题。
