家用冷却水存储真空保温瓶结构设计

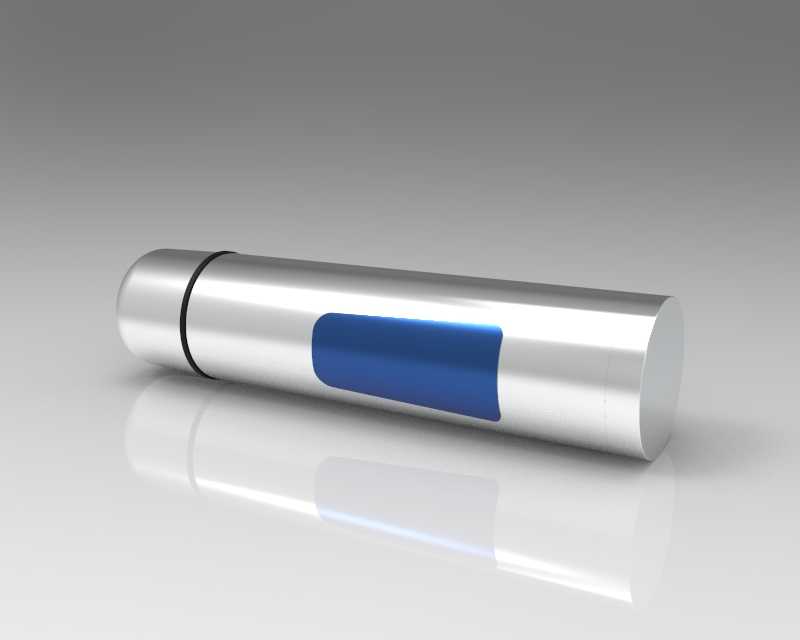

　　这款真空保温容器主要面向小型实验台、家用小型冷却循环场景的冷却水暂存需求，区别于常规饮用保温瓶，其核心设计目标是维持低温冷却水的温度稳定，减少外界环境热量传入导致的水温上升，在小型DIY水冷装置、桌面级小型冷却回路、家用简易温控实验场景中，可作为储液兼保温单元使用，避免冷却水快速升温影响冷却效果。整体采用圆柱回转体结构设计，这种结构的优势在于承压均匀，真空夹层的受力状态更好，同时圆柱外形便于在台面上放置，也适配常规的管夹安装方式，可根据使用需求通过标准管夹固定在支架或者设备侧壁上，安装边界上，整体外径控制在常规保温杯尺寸区间，长度适配小型桌面设备的安装空间，不需要预留过大的操作余量，两端采用圆弧过渡的平端结构，一端可预留管路接口位置，方便接入冷却循环回路，另一端做密封处理，保证真空夹层的气密性。

　　壳体部分采用金属材质制作，外层做抛光处理，降低表面辐射换热效率，内层与外层之间抽真空形成真空隔热层，阻断热传导与热对流的换热路径，减少外界热量向内部冷却水传递。瓶身中部设置了长条形透明视窗，视窗采用耐低温的透明材质，与金属壳体之间通过密封胶圈压合固定，既保证整体的密封性能，又能让使用者直观观察内部冷却水的剩余容量，避免冷却回路因为缺水出现干烧或者流量不足的问题，视窗的长度覆盖了瓶身有效储液区间的80%，从最低液位到最高液位都可以清晰观测，不需要额外加装液位传感器，简化了整体结构，降低了小型冷却装置的搭建成本。

　　瓶口位置采用双层密封结构，配合螺纹旋合的瓶盖，瓶盖内部同样设置隔热层，减少瓶口位置的漏热，同时瓶盖可根据使用需求改装为快插接头接口，直接接入冷却水管路，不需要额外对瓶身进行打孔加工，降低改装难度。瓶身的黑色密封环除了装饰作用外，还可以作为防滑定位结构，当瓶身横置安装在管夹中时，密封环可以增加与管夹之间的摩擦力，避免设备运行过程中因为振动出现瓶身滑移、管路拉扯的问题。

　　从设计思路上，这款保温瓶没有采用复杂的异形结构，全部以回转体特征为主，一方面是降低加工难度，金属壳体可以通过常规的冲压、焊接工艺完成制作，真空夹层的抽气封口工艺也和常规真空保温容器一致，不需要开发特殊的加工工艺，量产成本可控；另一方面回转体结构的内部流道顺畅，当接入冷却循环回路时，冷却水在瓶内的流动阻力小，不会出现明显的流道死区，避免杂质在瓶内沉积堵塞管路。在壁厚设计上，外层金属壳体壁厚控制在0.4-0.6mm区间，保证结构强度的同时降低整体重量，内层壳体壁厚稍薄，减少通过壳体的热传导量，真空夹层的间距控制在2-3mm，这个间距区间可以有效避免夹层内出现残余气体的热对流，达到最优的隔热效果。

　　实际使用中，这款保温瓶可以存储4-10摄氏度的冷却水，在室温25摄氏度的环境下，瓶内水温每小时上升幅度不超过1摄氏度，能够满足小型冷却场景的保温需求，比如桌面级3D打印机的挤出头冷却、小型激光雕刻模块的冷却、DIY半导体散热装置的储液保温等场景，不需要搭配复杂的制冷单元，仅通过提前预冷的冷却水就可以维持数小时的冷却需求。视窗的位置设计在瓶身侧面的中部，不管是横置安装还是竖直放置，都可以清晰看到液位，视窗材质选用耐冲击的透明工程塑料，即使出现轻微磕碰也不会碎裂，避免冷却水泄漏损坏周边设备。瓶身的表面抛光处理除了降低辐射换热外，也便于日常清洁，表面沾染的灰尘、水渍可以直接用抹布擦拭干净，不会残留污渍。

　　在安装适配性上，瓶身的圆柱外径适配市面上常见的保温杯架、标准管夹，用户不需要定制专用的固定支架，就可以将其固定在不同的安装位置，竖直放置时底部的平端结构可以直接稳定放置在台面上，不需要额外的支撑结构，横置安装时两端的圆弧过渡不会和安装面出现干涉，管路接口可以根据安装方向调整朝向，方便管路排布，减少管路弯折导致的流阻增加。整体结构没有易损部件，密封胶圈采用耐老化的橡胶材质，长期使用不会出现硬化泄漏的问题，真空夹层的封口采用冷压焊接工艺，使用寿命可达十年以上，不需要定期维护，仅需要在使用过程中定期清理内部的水垢即可。
