小型直流驱动伺服执行机构三维结构

　　这款伺服执行结构的建模过程，最初是围绕小型自动化设备末端执行的实际需求展开的，很多桌面级自动化工位、教学实验平台、小型仿生机械结构里，都需要这种体积紧凑、输出扭矩适配轻载工况的动力单元，建模时没有做过度的外观简化，每一处安装孔位、壳体拼接缝、输出轴连接结构都参照实物的装配逻辑做了还原。

　　从实际应用场景来看，这类伺服结构常被用在小型机械臂关节转角控制、物料分拣工位的拨料动作执行、航模舵面角度调节、教学演示平台的动作驱动环节，区别于大型工业伺服电机，它不需要配套独立的大功率驱动器，控制逻辑简单，安装占用空间小，适合负载在几公斤米以内的转角定位场景。建模时特意保留了壳体侧面的走线槽结构，实际装配时控制线与动力线可以从这个槽位引出，避免设备运行过程中线缆被运动部件剐蹭，这个细节是很多简化模型容易忽略的，在做整机装配时，走线空间的预留直接影响后续布线的合理性。

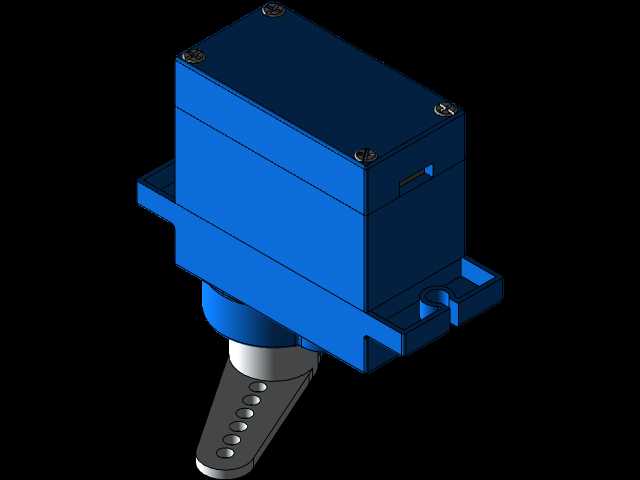

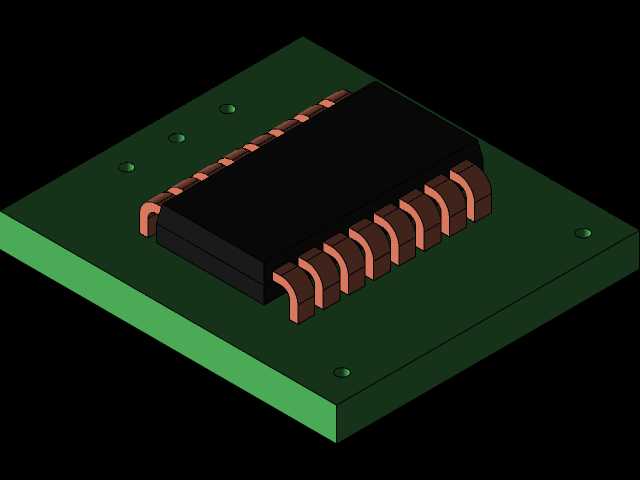

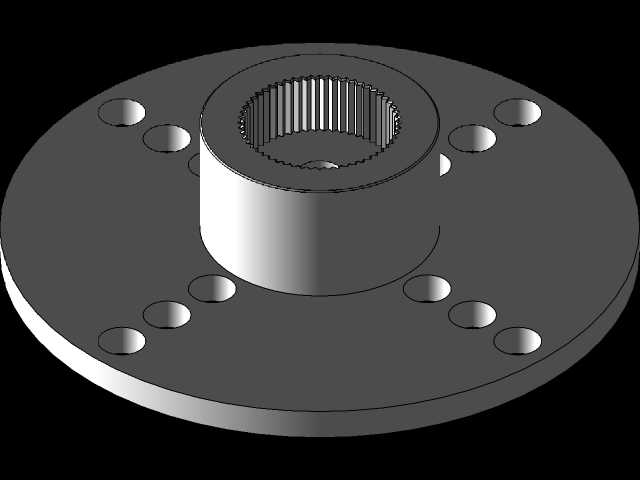

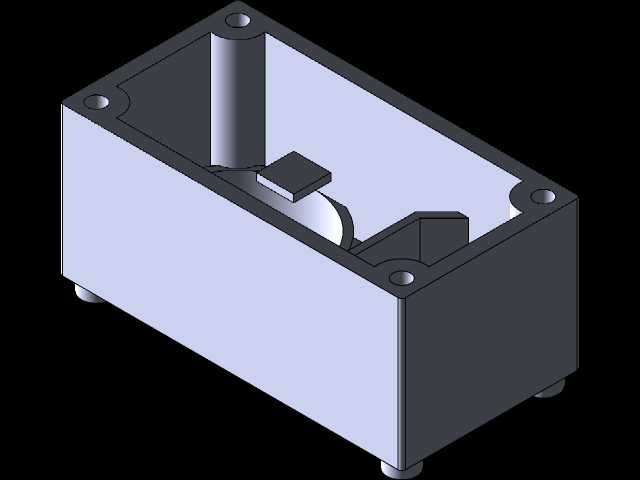

　　结构设计上，上部的方形壳体是减速齿轮组与控制电路板的容纳腔，壳体四个角的沉头孔是用于上盖与底座的锁紧固定，沉头深度刚好适配对应规格的十字螺丝头，装配后螺丝端面不会突出壳体表面，不会额外占用安装空间。壳体下部伸出的安装法兰带两个定位凸台与安装孔，这个法兰结构是安装基准，实际装配时可以直接卡入对应设备的安装槽内，再通过两颗螺丝锁紧，不需要额外做定位治具，能有效减少装配时的对位时间。输出端采用的是带多组安装孔的舵盘结构，不同孔径的安装位可以适配不同的连接摆臂，不管是连接塑料拨杆还是金属传动件，都能找到对应的锁紧孔位，舵盘与输出轴的配合采用D型轴切面设计，能避免传动过程中出现打滑空转的问题，保证转角控制的精度。

　　建模过程中对安装边界做了严格的尺寸约束，壳体整体的长宽尺寸控制在适合密集安装的范围内，多台同型号伺服并排安装时，相邻壳体之间不会出现干涉，输出轴的中心高度与法兰安装面的相对尺寸做了公差适配，保证安装后输出轴的同轴度符合装配要求。下部的输出轴伸出长度经过反复核对，既保证舵盘安装后有足够的配合深度，又不会因为轴伸过长导致运行时出现径向跳动。壳体侧面的状态指示灯位也做了还原，实际使用时这个位置可以安装贴片LED，用于显示伺服的工作状态，方便设备调试时快速判断运行是否正常。

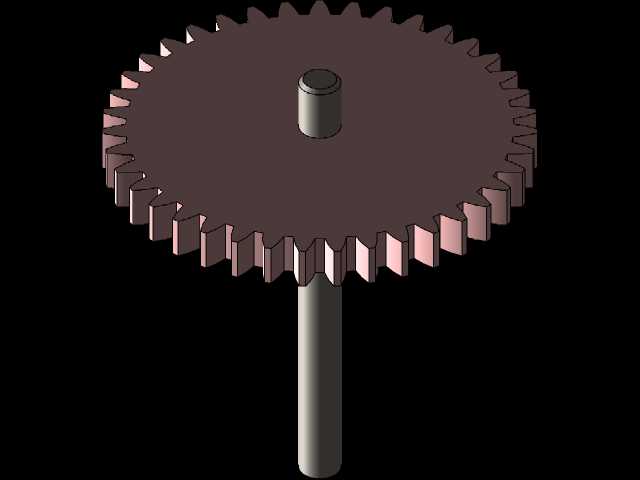

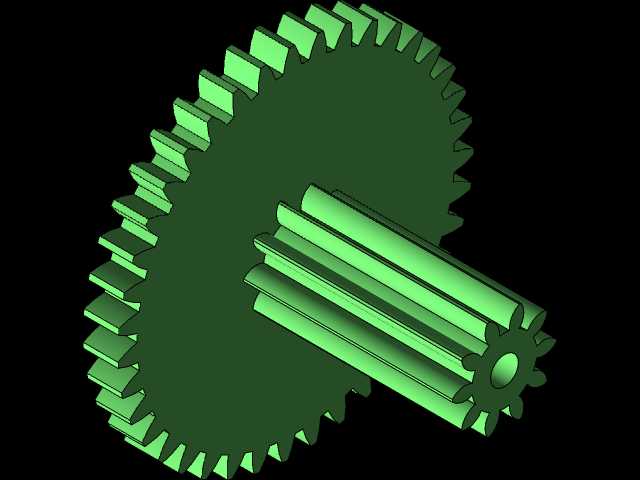

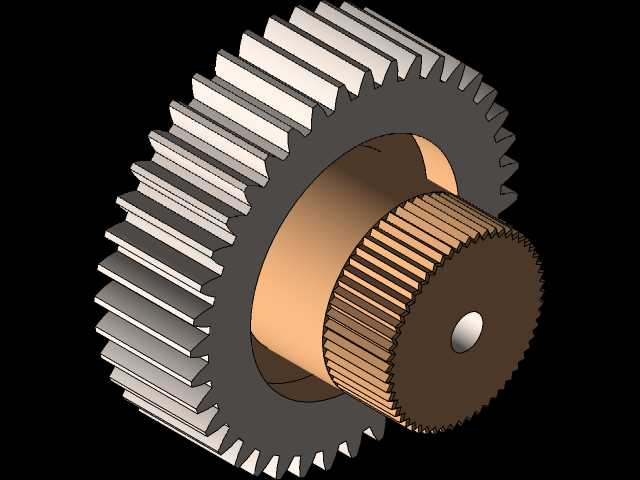

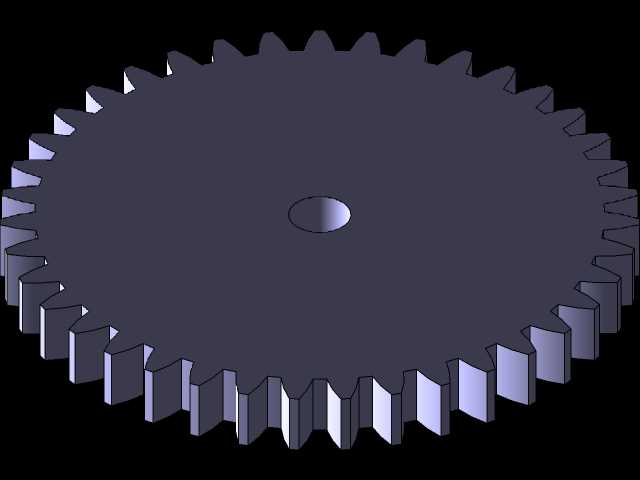

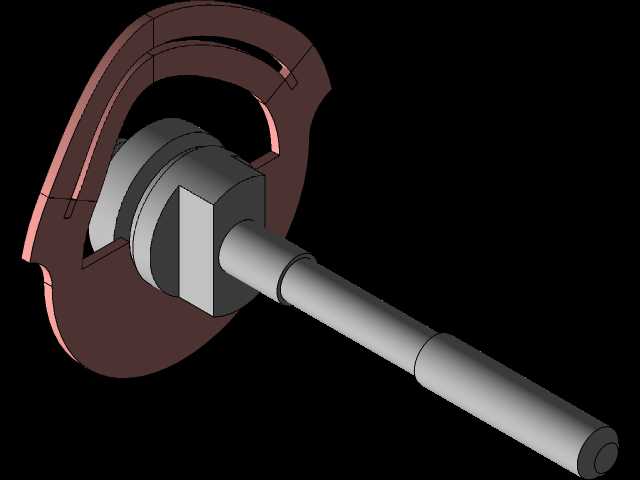

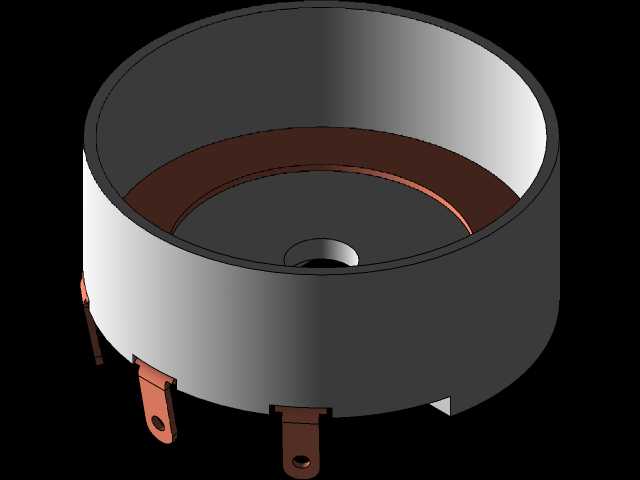

　　从传动逻辑来看，内部的直流电机通过多级齿轮减速将高转速低扭矩的动力转化为低转速高扭矩的输出，建模时虽然没有把每一级齿轮都做完全的细节还原，但壳体内部的腔体尺寸完全按照实际齿轮组的排布空间预留，后续如果需要做内部结构的细化设计，可以直接在现有壳体的基础上拆分内部零件，不需要重新调整外部安装尺寸。壳体的边角做了小圆弧过渡，既避免了加工时的应力集中问题，也能防止装配过程中锋利的边角划伤操作人员，这种细节处理在小型工业零部件的设计中是很有必要的，很多纯外观建模会忽略圆角对工艺性的影响，做出来的模型如果要转化为实际加工图纸，会出现很多工艺不合理的问题。

　　在做安装配合校验的时候，特意核对了法兰安装孔的孔距与孔径，这个尺寸是和行业内通用的小型伺服安装尺寸兼容的，替换同规格的其他品牌产品时，不需要修改安装板的孔位，能直接实现互换，这一点对于设备的后期维护很重要，不用因为单个部件损坏就重新加工整套安装结构。输出舵盘的安装孔位排布也遵循通用标准，市面上常见的金属摇臂、塑料摆臂都能直接装配，不需要额外做转接件。整个模型的装配约束完全按照实际装配顺序设置，从壳体底座到电机容纳腔，再到上盖锁紧、舵盘安装，每一步的配合关系都和实际生产中的装配流程一致，导入到装配环境中做运动仿真时，可以直接添加旋转驱动模拟实际的转角动作，检查运动过程中是否会和周边部件出现干涉。
