MG996R大扭矩舵机结构三维建模

　　在桌面级机械臂、教育类机器人、小型自动化变位机构的开发过程中，舵机作为最基础的旋转执行元件，其安装匹配度、输出扭矩冗余、转动边界限制直接决定了整套机构的运行可靠性，MG996R作为普及度极高的金属齿轮舵机，是很多入门级机电项目、小型运动机构的首选执行部件。从结构设计层面拆解这款舵机，首先要明确其核心功能是接收PWM控制信号，将电信号转化为输出轴的定角度转动，实现对负载的位置保持与角度调整，区别于连续旋转的普通电机，这类舵机的核心特性是角度闭环控制，可在0-180度的转动区间内锁定任意角度位置，承担关节转动、挡板开合、轴系锁止这类需要精准角度定位的动作需求。

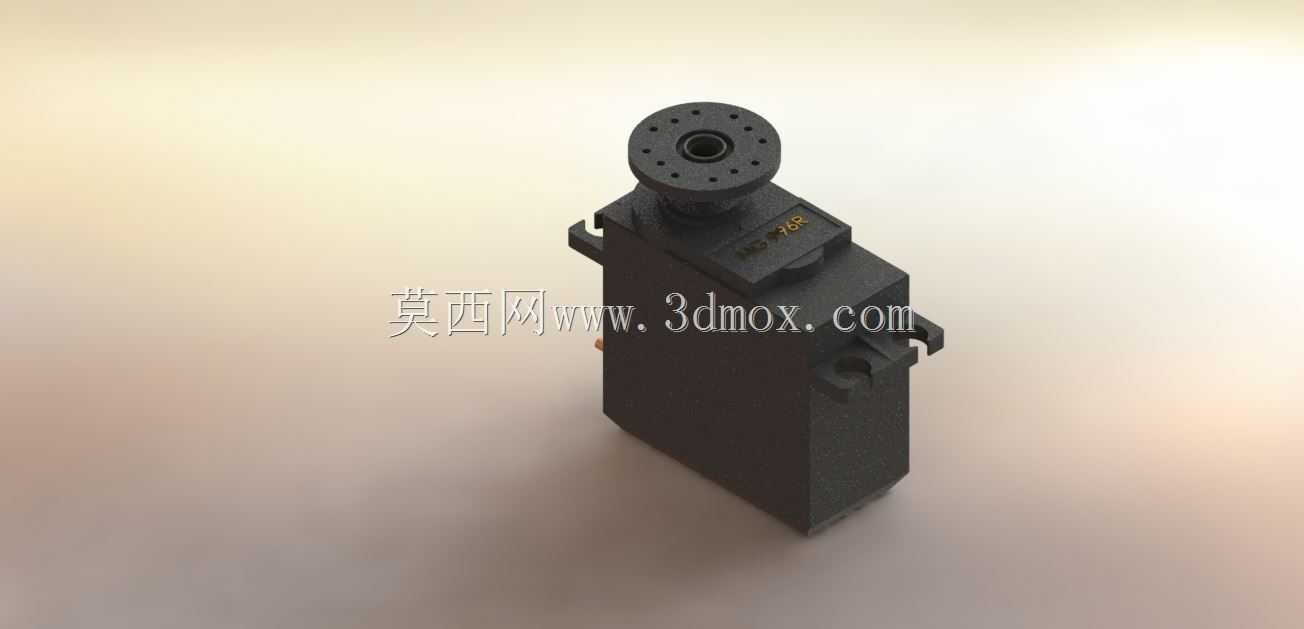

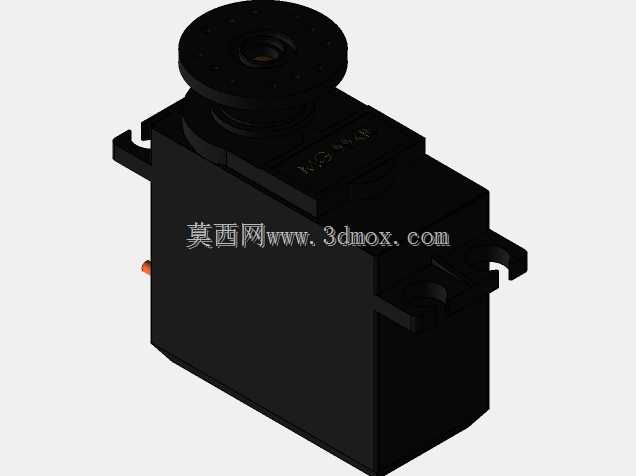

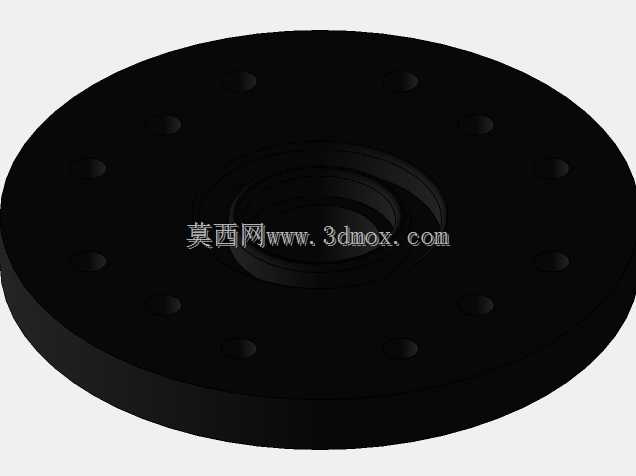

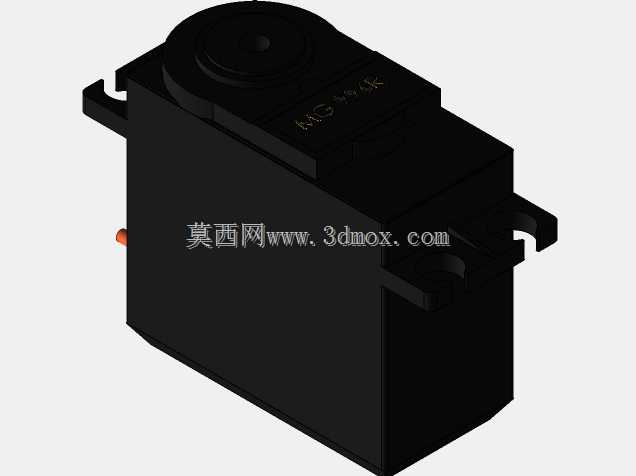

　　建模过程中首先要还原的是外壳的安装边界，这款舵机采用标准的矩形壳体布局，主体为阻燃工程塑料材质，壳体两侧预留了对称的安装耳位，耳位上的通孔尺寸适配M2规格的自攻螺丝或配套铜柱，安装孔的中心距严格遵循通用舵机的安装规范，可直接适配市面上绝大多数标准舵机支架、舵机盘、机械臂关节连接件，无需额外做安装位的改型设计。壳体顶部的输出轴采用金属齿盘结构，输出轴中心为内六角孔，可配套不同规格的舵机摇臂，包括一字摇臂、十字摇臂、圆盘摇臂等，摇臂的安装孔位同样遵循通用标准，可直接连接连杆、关节臂等传动部件。

　　从内部结构的建模逻辑来看，这款舵机的动力核心是小型直流有刷电机，电机输出端连接一级金属减速齿轮组，通过多级齿轮减速将电机的高转速低扭矩输出转化为低转速高扭矩的动力输出，最终传递到顶部输出轴，齿轮组的模数、齿形参数经过匹配，可在堵转状态下承受较大的冲击载荷，相比塑料齿轮舵机，金属齿轮的抗磨损能力更强，在频繁正反转、带载启停的工况下使用寿命更长。建模时需要注意齿轮组的啮合间隙预留，既要保证传动过程无卡滞，也要避免间隙过大导致的输出轴回差过大，影响角度控制精度。

　　在实际应用场景中，这类舵机常被用于六足机器人的关节驱动、小型机械臂的小臂与腕部转动、智能小车的转向控制、航模的舵面控制、自动化设备的小型料仓挡板开合等场景，选型时需要重点关注输出轴的额定扭矩、空载转速、死区宽度等参数，同时要匹配安装空间的尺寸边界，这款舵机的整体长宽高尺寸符合标准55g级舵机的尺寸规范，可直接替换同规格的其他型号舵机，无需修改原有安装结构。建模时还要注意出线端的位置，舵机的信号与电源线从壳体尾部引出，出线口做了圆角防拉扯处理，布线时需要预留足够的弯曲半径，避免线材反复弯折导致的内部线芯断裂。

　　从结构设计的细节来看，舵机壳体的上下盖采用卡扣加螺丝的固定方式，上盖与下盖的配合面做了止口设计，可有效防止灰尘、碎屑进入壳体内部影响齿轮传动，输出轴与上盖的配合位置预留了润滑脂存储槽，装配时填充适量的润滑脂可降低齿轮传动的噪音，提升转动顺畅度。输出轴顶部的齿盘为25齿标准规格，可兼容所有标准尺寸的金属舵机摇臂，摇臂与输出轴的固定采用M2止付螺丝，锁紧后可避免大负载下摇臂打滑。在做机构集成设计时，需要注意舵机的转动角度限位，内部结构设置了机械限位块，可防止输出轴超行程转动导致内部齿轮打齿损坏，建模时需要还原限位块的位置，在做运动仿真时设置对应的角度限制，避免仿真过程中出现结构干涉的误判。

　　针对不同的安装场景，这款舵机支持卧式安装与立式安装两种方式，卧式安装通过两侧的安装耳固定，适合安装空间高度受限的场景，立式安装可通过底部的预留孔位固定，适合需要将舵机嵌入安装槽的场景。在做负载匹配时，需要注意输出轴的径向负载与轴向负载限制，避免过大的径向力导致输出轴弯曲变形，影响传动精度，若需要带动较大的偏心负载，需要额外增加支撑轴承，分担输出轴的受力。建模过程中对所有的安装孔位、配合尺寸都做了公差匹配，按照实际零件的加工公差预留了合理的装配间隙，导出的三维模型可直接用于机构装配仿真、安装干涉检查、工程图生成等设计环节，帮助结构工程师快速完成整套机构的设计迭代，减少实物试装的次数，缩短项目开发周期。
