四自由度多关节协作机械臂结构设计

　　这款四自由度关节式机械臂的结构设计，核心瞄准轻载工位的柔性作业需求，在3C电子小件分拣、实验室样本转运、教学实训平台搭建这类对作业空间要求紧凑、负载不超过3kg的场景下适配性极强。不同于大负载工业机械臂的粗壮结构，该臂体采用串联关节布局，从底部回转基座开始，依次设置腰转关节、大臂摆动关节、小臂摆动关节、末端执行器回转关节，四个自由度的组合刚好覆盖平面到立体空间的点位移动与姿态调整需求，不会出现冗余自由度带来的控制复杂度提升与成本浪费。

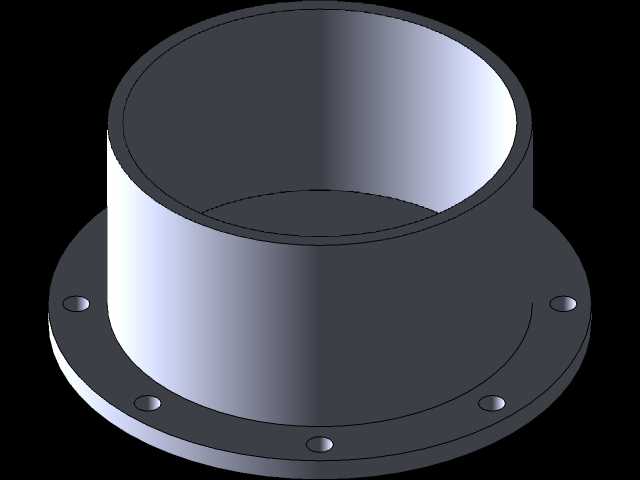

　　从结构设计逻辑来看，基座部分采用法兰式安装接口，底部预留均匀分布的螺栓过孔，安装时可直接固定在铝合金型材工作台面或者专用设备支架上，安装边界的定位孔中心圆直径控制在120mm，不需要额外制作复杂的转接板，常规M6内六角螺栓即可完成紧固，基座内部预留了走线空腔，关节处的伺服动力线、编码器信号线都可以从臂体内部空腔穿行，避免外部走线在关节往复摆动时出现线缆磨损、缠绕的问题，也能减少作业过程中线缆剐蹭周边工件、工装的概率。

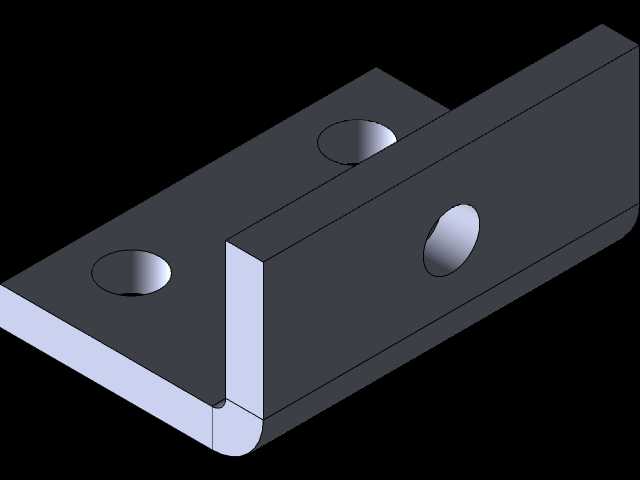

　　臂杆部分的结构做了轻量化处理，大臂与小臂都采用了类椭圆的截面造型，不是传统的圆形或者矩形截面，这种截面在保证同等抗弯、抗扭刚度的前提下，能有效降低臂体自身重量，减少关节电机的负载余量要求，关节连接处的铰接座采用对称式双支撑结构，相比单悬臂的铰接设计，能大幅降低关节处的径向倾覆力矩，提升臂体全伸展状态下的末端定位稳定性，不会因为单侧支撑的形变导致末端位置偏差超差。关节处的限位结构做了隐藏式设计，在铰接座内部设置了硬限位凸台，同时预留了传感器安装位，既可以通过机械硬限位防止关节超程转动造成结构碰撞损坏，也能配合原点传感器完成上电时的关节位置归零，不需要额外在臂体外部加装突兀的限位挡块，整体外观更整洁，也避免外部限位结构积灰、被工件磕碰失效的问题。

　　末端执行器的连接接口采用标准的快换式法兰，接口尺寸匹配常见的电动夹爪、气动吸盘、探针夹具这类轻载执行器，不需要重新设计转接法兰就能快速更换作业端头，适配不同的作业工序需求。臂体的运动包络范围经过校核，在全伸展状态下最大作业半径可以达到580mm，基座腰转关节可以实现320度范围的回转，大臂摆动角度范围覆盖-30度到110度，小臂摆动角度覆盖-60度到90度，末端关节可以实现连续360度回转，整个作业范围刚好覆盖一个成年人坐姿状态下的身前操作区域，在桌面级作业场景下不会出现运动死角，也不会因为作业半径过大导致臂体伸展后刚性下降明显。

　　在实际选型适配过程中，这类结构的机械臂不需要太大的安装空间，整体收缩状态下的占地直径不超过160mm，甚至可以直接安装在流水线侧边的支架上，不需要占用专门的设备安装工位，对于现有生产线的改造升级十分友好，不需要对原有产线布局做大规模调整就能完成加装。关节处的传动结构采用谐波减速搭配伺服电机的组合，传动间隙控制在0.1度以内，重复定位精度可以满足小件装配、点胶、分拣这类工序的精度要求，臂体的外壳拼接处都做了止口定位，装配时不需要反复调整配合间隙，按照定位止口拼接即可保证各关节的同轴度要求，降低装配难度，后期维护时拆解关节也不需要专门的工装定位，普通内六角扳手即可完成拆装作业。

　　不同于重型机械臂的密封式结构设计，这款臂体的外壳采用分体式卡扣加螺栓固定的方式，日常检查关节线缆、补充润滑脂时不需要完全拆解臂体，只需要拆开对应位置的外壳盖板即可完成维护作业，维护效率更高。臂体的配色采用蓝白搭配的工业风设计，外壳表面做了哑光喷砂处理，不会在作业环境的灯光下产生反光干扰视觉定位系统的识别，对于搭配机器视觉做定位引导的作业场景十分适配，不会因为臂体表面反光导致视觉系统误判。
