嵌件成型用黄铜圆柱插接构件结构设计

　　在嵌件注塑的量产场景里，这类黄铜插接构件是整套模具嵌件定位系统里的核心受力零件，日常接触的带金属接插端的传感类组件、低压信号传输接插件的注塑生产环节，都会用到同结构的金属嵌件。做这类零件的三维结构设计时，最先要敲定的是各段轴径的公差匹配逻辑，不是简单把棒料车出台阶就完事——和塑胶熔体接触的中段柱面，要做0.02mm以内的圆柱度控制，避免注塑时熔体顺着柱面缝隙跑飞边，同时柱面的粗糙度要控制在Ra1.6，既不能太光滑导致塑胶和金属嵌件的结合力不足，使用中出现塑胶壳体与金属插件松脱转位，也不能太粗糙造成嵌件预装到模具定位销时卡滞，影响产线上下料的节拍。

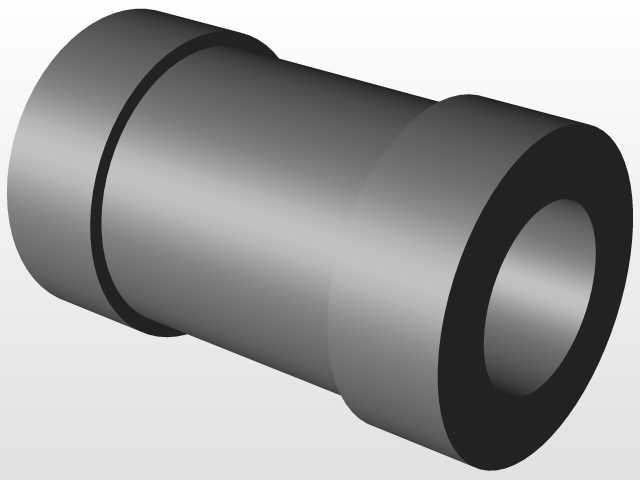

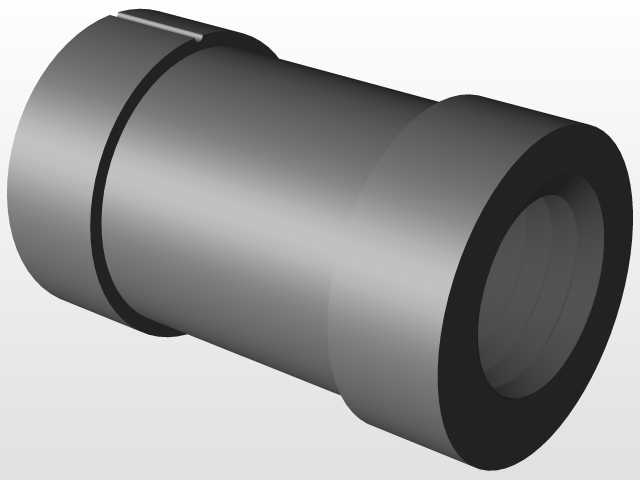

　　从结构外形来看，零件整体为阶梯轴式圆柱结构，三段不同直径的柱面分别承担不同功能：直径最大的尾段柱面是注塑完成后的外露插接端，要和对接的母端插孔做间隙配合，直径公差带选h7就可以满足常规低压信号接插的互换性要求，端面做0.2mm的倒角处理，既去除车削加工留下的锐边毛刺，避免装配时刮伤对接插孔的接触弹片，也能在自动插接工序里起到导向作用，减少对位偏差造成的插接受损。中间的环形凹槽是核心的防脱结构，注塑时熔融的塑胶材料会填充进这个凹槽内，冷却固化后形成机械咬合结构，完全规避金属插件在塑胶件内受轴向拉脱力时出现滑移的问题，凹槽的宽度和深度要匹配所用塑胶材料的收缩率，比如常用的PA66加纤材料，凹槽深度做0.8mm、宽度1.5mm就能提供足够的拉脱阻力，不需要额外做滚花结构就能满足500N以上的轴向拉脱力要求，还能减少车削加工的工序时长。直径最小的前端柱面是模具定位端，注塑时要插入模具上对应的定位孔内，承担嵌件的径向定位作用，这一段的长度要比模具定位孔的深度短0.1mm，避免合模时嵌件端面和模具硬接触造成压痕，同时柱面和定位孔的配合选H8/g7的间隙配合，既保证定位精度，控制嵌件的同轴度在0.03mm以内，也能让操作工或者自动上料机构快速把嵌件放到定位位上，不会出现卡料问题。

　　做三维建模的时候，要特别注意各段台阶的过渡圆角处理，所有直角转折的位置都要加0.1mm的圆角，避免后续车削加工时出现应力集中，也能减少注塑时熔体在转角位置的应力残留——很多同类嵌件在高低温循环测试时出现塑胶开裂，问题就出在金属零件的转角没有做圆角，尖锐的棱边在温度变化时切割塑胶本体造成裂纹。另外零件的总长尺寸要严格控制在安装边界以内，前端定位段的长度不能超出模具分型面，不然合模时会压伤模具型腔，尾段外露的长度要符合对接端的插接深度要求，太长会造成对接时插件顶死，太短则会导致接触面积不足，出现信号传输不稳定的问题。

　　在实际量产应用中，这类黄铜插件还要考虑和模具定位结构的适配性，建模时要预留0.05mm的安装间隙补偿模具的加工误差，毕竟模具加工本身存在公差，要是把零件尺寸卡到理论极限值，很容易出现部分模腔的嵌件装不进去的问题。同时柱面的同轴度公差要在三维模型的工程图模块里明确标注，因为如果各段柱面不同轴，注塑完成后外露的插接端会出现偏斜，自动装配线上的吸嘴没法准确抓取零件，对接时也会出现插偏的问题，直接导致产品不良率上升。和很多人想象的不同，这类零件不需要做表面镀层处理，原生的黄铜表面和塑胶的结合力反而更好，镀层反而会降低咬合摩擦力，容易出现松脱问题，只有在有耐腐蚀要求的特殊场景下，才会在零件外露段做镀镍处理，嵌在塑胶内部的部分依然要保留原生黄铜表面。
