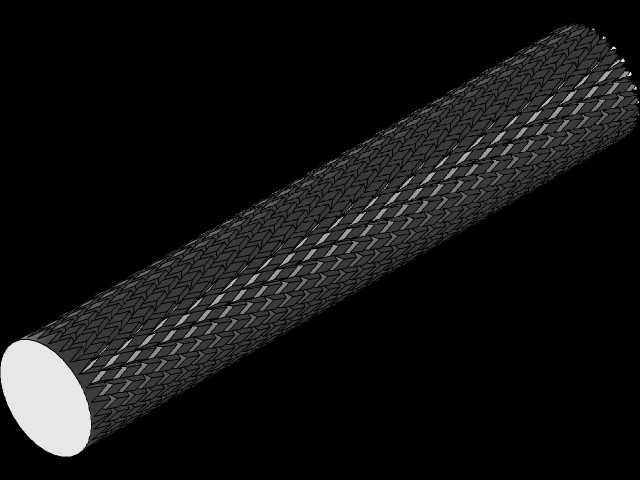

在手动操作类机械构件、工装夹具操作端、仪器调节旋钮配套轴件的设计场景中,滚花结构是提升操作摩擦力、避免施力打滑的核心结构形式,这类结构并非装饰性纹路,而是直接影响操作可靠性的功能结构。日常设备调试中,操作人员戴劳保手套拧动调节轴、或者徒手拆装小型紧固件配套的轴类手柄时,光滑轴面很容易因为手上的油污、汗液出现打滑,不仅降低调试效率,还可能因为施力偏移碰伤周边精密元器件,网纹滚花的菱形凸起结构可以在接触面形成均匀的咬合点,不管是干手、带薄手套还是沾有少量切削液的工况下,都能提供足够的静摩擦力,保证操作力矩稳定传递。
设计这类滚花结构时,首先要匹配轴件的实际使用场景确定参数,不能直接照搬通用图库的默认纹路。如果是直径小于8mm的细长调节轴,滚花的节距不能选得过大,否则会削弱轴的有效抗弯截面,长期受扭转力的时候容易在滚牙槽底出现应力集中断裂;如果是直径超过20mm的手动操作轴,比如工装夹具的锁紧手柄轴,滚花的凸起高度要适当加大,保证戴厚帆布手套操作时也能感受到明确的触感反馈,不会出现握不住的情况。建模的时候要注意,滚花的纹路走向和轴线呈30度到45度夹角时,防滑效果最优,双向交叉的纹路形成的菱形格,比单向直纹滚花的防滑能力高40%左右,同时不会像直纹那样容易在轴向攒动时刮伤操作人员的手部皮肤。
从安装边界来看,滚花段的长度要比实际握持操作的区域单边多出3到5mm,避免装配时因为轴件的轴向窜动,导致光滑段露在操作区域内影响使用;滚花段的两端要做0.5到1mm的光滑过渡倒角,不能让滚花的尖锐棱边直接露在轴端,否则装配时容易刮伤安装孔的内壁,也会在操作人员拿取时造成划伤。另外要考虑加工可行性,滚花结构一般是在车床上用滚花刀挤压成型,建模时的纹路深度要和实际加工的挤压量匹配,不能设计得过深,否则加工时会导致轴件表面的材料被挤得凸起过多,需要额外增加车削工序去除飞边,提升加工成本;也不能设计得过浅,经过表面氧化或者镀层处理后,纹路会被镀层覆盖,失去防滑效果。
在传感器配套的调节轴结构中,滚花段的尺寸精度要求更高,因为这类轴件往往需要和微调螺母配合,滚花的外径公差要控制在h7范围内,既保证螺母可以顺畅转动,又不会因为间隙过大出现调节空程。很多新手设计这类结构时,容易把滚花段直接延伸到轴的安装配合面,这会导致配合面的实际接触面积不足,压装到轴承或者安装座内时,配合紧度达不到设计要求,设备运行时出现轴件松动移位的问题。正确的设计方式是在滚花段和配合面之间留1到2mm的退刀槽,既方便滚花刀加工时退刀,也能明确区分功能区域,避免装配时出现错装。
另外要考虑使用环境的影响,如果是在多粉尘的工况下使用的轴件,滚花的纹路不能过密,否则粉尘会嵌在菱形纹路的凹槽内,长期积累后会硬化结块,导致轴件转动时卡滞,甚至磨损周边的密封件;如果是在潮湿有腐蚀的环境下使用,滚花加工后要做表面钝化处理,避免纹路的槽底因为积留电解液出现锈蚀,顺着纹路扩展后导致整个轴件的结构强度下降。建模时还原滚花结构,不是为了单纯的外观逼真,而是可以在装配仿真阶段验证滚花段和周边橡胶密封件、操作护套的配合尺寸,避免因为忽略滚花的凸起高度,导致密封件的压缩量过大提前老化,或者操作护套装配后出现松动脱落的问题。
