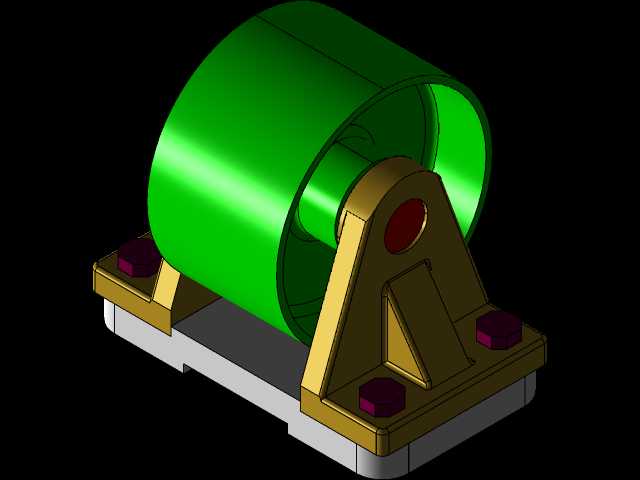

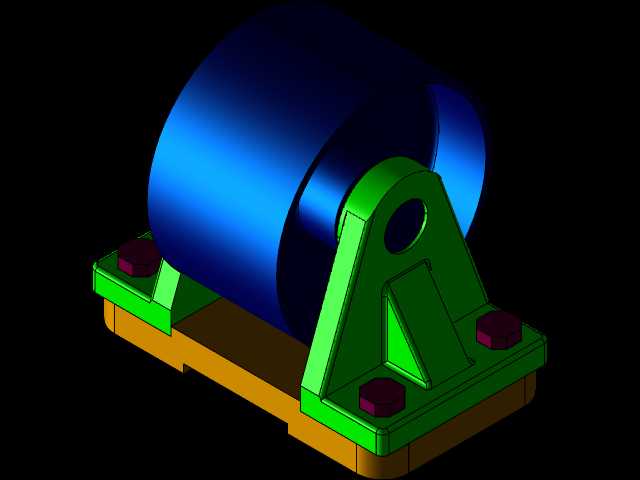

Creo平台构建的空心套筒式滚轮结构

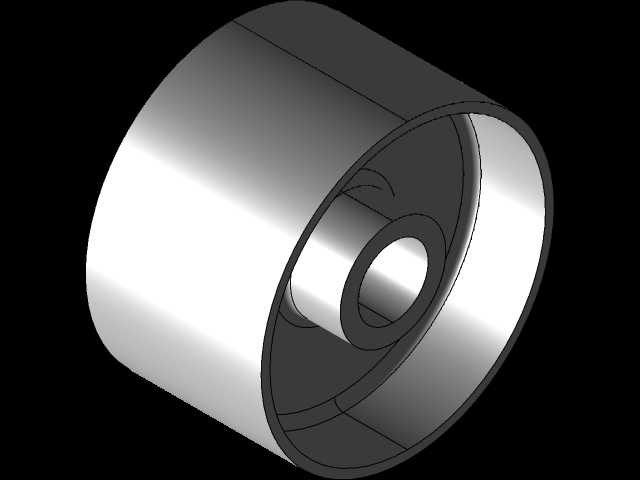

　　该轮体为空心套筒式结构，采用同轴回转体设计思路，核心功能是作为从动承载轮适配轻载输送、导向支撑类工况，常见于小型输送线、仪器内部走料机构、便携设备滑动支撑位等场景，承担径向载荷传递、滚动导向的作用，可有效降低滑动摩擦带来的阻力损耗与部件磨损。从结构设计逻辑来看，整体采用薄壁外筒加同轴内轮毂的组合形式，外筒为等壁厚圆柱面，作为直接接触工作面，表面无额外防滑纹理，适配光滑接触面的纯滚动工况，避免纹路带来的运行震动与噪音；内轮毂设置中心安装孔，用于穿装支撑轴或固定销轴，轮毂与外筒之间通过环形辐面连接，辐面采用等厚圆弧过渡，避免直角连接处的应力集中，在保证整体结构刚度的前提下，尽可能去除非承载区域的材料，控制整体重量，降低转动惯量，

　　适配高速轻载的转动需求。安装边界方面，外筒外径为轮体最大回转尺寸，设计时需预留单侧不小于2mm的径向安装间隙，避免轮体转动时与周边机架、护板发生剐蹭；内孔直径与适配销轴采用间隙配合，配合公差选H7/g6即可满足转动顺畅需求，无需额外加装轴承的工况下，内孔表面粗糙度需控制在Ra1.6以内，降低转动摩擦系数；轮体轴向宽度根据承载需求设定，宽度方向需保证与支撑座的安装间距匹配，轴向窜动量控制在0.1-0.3mm区间，避免运行过程中出现轮体偏移卡滞。从实际应用角度出发，这类空心轮结构相比实心轮，在相同外径尺寸下重量可降低40%以上，转动惯量更小，启动与停转的响应速度更快，适合频繁启停的轻载传动场景；外筒壁厚经过刚度校核，

　　在额定径向载荷下径向形变量不超过0.05mm，保证滚动过程中接触面始终保持线接触状态，不会因形变出现面接触带来的摩擦阻力激增。设计过程中优先保证同轴度公差，外筒外圆与内孔的同轴度需控制在0.02mm以内，否则转动时会出现径向跳动，轻则产生运行噪音，重则导致轮体偏磨、支撑轴受力不均出现弯曲变形；两端面与轴线的垂直度公差控制在0.03mm以内，避免轮体端面与支撑座侧面发生摩擦。这类轮体可采用工程塑料注塑成型或者铝合金车削加工，塑料材质适配低载荷、低转速、有降噪需求的场景，铝合金材质适配中等载荷、转速稍高、需要更好散热条件的工况，两种加工方式都可以依托该三维结构直接生成加工刀路或者注塑模具型腔，无需额外做结构拆分。在设备选型适配时，

　　需根据实际承载的径向载荷核算外筒壁厚与轮毂连接强度，若载荷超出该结构的额定承载范围，可在辐面位置增设均匀分布的加强筋，提升整体抗形变能力，同时不会过多增加轮体重量；若应用场景存在防尘需求，可在内孔位置加装防尘盖，避免粉尘进入配合面加剧磨损。
