自行车传动系统离合器片结构设计

　　在自行车传动系统的实际运行场景中，离合器片承担着动力接合与切断的核心作用，直接影响骑行过程中动力传递的平顺性与操控响应速度。日常通勤、山地越野等不同骑行工况下，离合器片需要在频繁的接合、分离动作中保持稳定的摩擦系数，避免动力传递过程中出现打滑、顿挫等问题，同时还要承受脚踏输入的交变扭矩，保障传动链路的可靠性。

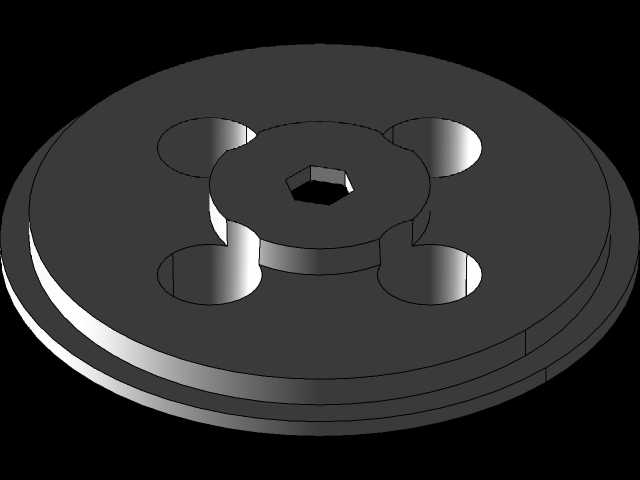

　　从功能特性来看，这款离合器片采用同轴圆盘式结构设计，中心设置内六角传动孔，用于和传动轴配合传递扭矩，该孔型的选择兼顾了扭矩传递效率与装配便捷性，相比普通圆孔键连接，内六角结构可以在更小的轴径尺寸下传递更大的扭矩，同时避免键连接带来的应力集中问题。片体采用阶梯式圆盘结构，上层凸起的轴台部分用于轴向定位，安装时可以快速卡入对应安装位，保证离合器片与传动轴的同轴度，降低高速转动时的径向跳动量；下层的大直径圆盘为摩擦工作面，表面平整无额外开槽设计，保证摩擦接触面积最大化，提升动力接合时的摩擦力矩储备。

　　设计过程中，首先需要匹配自行车离合机构的安装边界，整体外径尺寸适配常规自行车花鼓内的离合腔空间，厚度方向控制在离合压盘与从动盘的行程范围内，保证分离时摩擦面可以完全脱开，不会出现拖滞现象，接合时摩擦面可以完全贴合，避免局部接触导致的偏磨问题。中心内六角孔的尺寸公差按照IT7级精度设计，既保证装配时可以顺利套入传动轴，又避免间隙过大导致转动时出现冲击异响。阶梯轴台的高度与安装腔的定位槽深度匹配，装配后可以限制离合器片的轴向窜动量，减少骑行过程中因路面颠簸带来的部件窜动异响。

　　从实际应用的角度出发，离合器片的摩擦面平面度要求控制在0.02mm以内，保证接合时整个摩擦面可以均匀接触，避免局部压力过大导致的摩擦片过早磨损。片体边缘做了小尺寸倒角处理，一方面去除加工毛刺避免装配时刮伤其他部件，另一方面可以减少转动过程中的空气阻力，降低高速转动时的风噪。材料选择上适配粉末冶金或者高摩擦系数复合材料的加工工艺，模型的壁厚设计均匀，最小壁厚满足粉末冶金压制的工艺要求，避免成型过程中出现缺料、密度不均等问题。

　　在不同骑行工况下，离合器片的受力状态存在明显差异：平地巡航时离合器处于常接合状态，片体承受稳定的静摩擦力矩，此时需要保证摩擦面的贴合压力均匀，避免长期静压力下出现摩擦面压痕；爬坡或者大力踩踏时，片体承受瞬时大扭矩冲击，此时中心传动孔与轴的配合面需要有足够的抗挤压强度，避免六角孔出现圆角变形导致传动失效；换挡或者滑行时离合器分离，片体与主动摩擦面脱开，此时需要保证片体的轴向滑动顺畅，不会因为毛刺或者变形出现卡滞，导致分离不彻底、传动系统拖滞。

　　建模过程中优先保证各回转面的同轴度，所有圆形特征均以中心内六角孔的轴线为基准进行绘制，避免不同轴导致的装配干涉。阶梯面的过渡处采用微小圆角过渡，减少应力集中，提升部件的抗疲劳强度，应对骑行过程中频繁的扭矩交变载荷。整体结构没有冗余的设计特征，在保证结构强度与功能需求的前提下尽可能控制部件重量，降低传动系统的转动惯量，提升骑行时的动力响应速度。安装时只需将中心内六角孔对准传动轴的六角轴段推入，直到阶梯轴台卡入定位槽即可完成装配，无需额外的紧固件，拆装维护便捷，适合自行车这类民用交通工具的日常维护需求。
