两级圆柱齿轮减速机三维结构设计

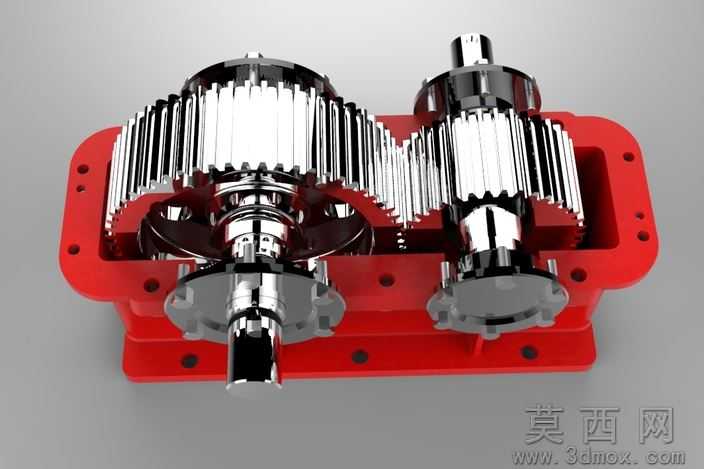

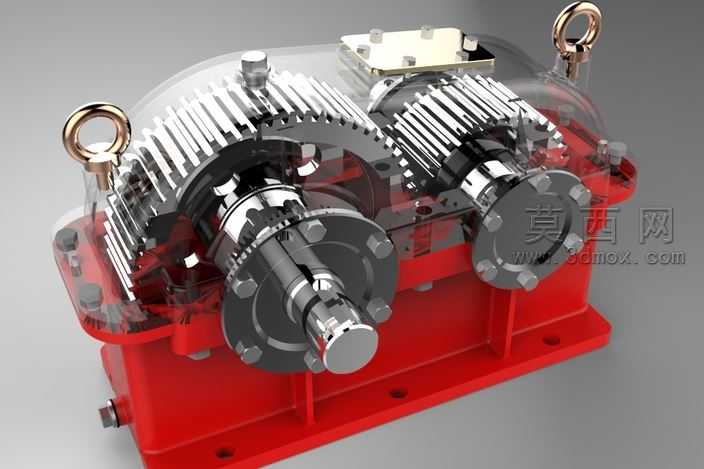

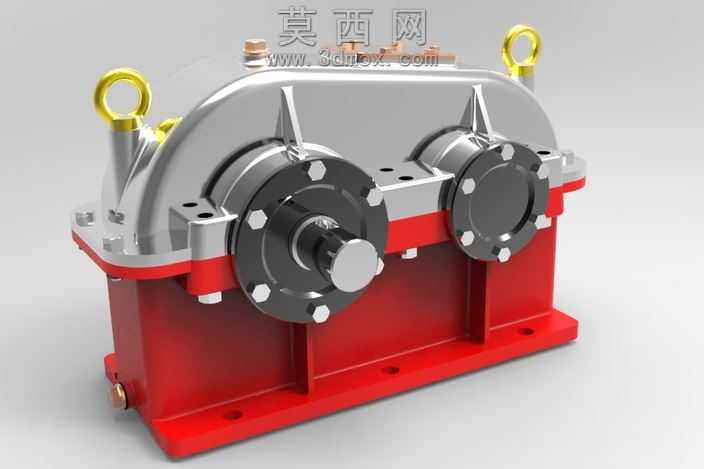

本作品为两级展开式圆柱齿轮减速机的三维设计模型，建模过程严格遵循机械设计规范，从传动参数计算到零件结构建模均贴合实际工业应用需求。建模阶段首先完成传动系统的参数化构建，依据减速比要求匹配两级齿轮的模数、齿数、齿宽参数，对渐开线圆柱齿轮进行精确齿廓绘制，保证齿轮啮合的传动精度，同时完成输入轴、中间轴、输出轴的阶梯轴结构建模，对应轴段设计有轴承安装位、齿轮定位轴肩、密封件安装槽、轴端联轴器连接结构，确保各零件装配定位准确。箱体部分采用剖分式焊接箱体结构设计，下箱体设置有加强筋提升整体刚性，箱座底部设计安装地脚与螺栓孔，上箱体设置观察窗、吊环、透气塞安装位，同时预留轴承端盖的安装止口，兼顾装配便利性与结构密封性。渲染阶段对不同零件匹配对应材质，齿轮与传动轴采用合金钢材质，赋予金属磨砂质感并做表面光整处理，箱体外部采用醒目的工业红漆材质，上箱盖采用半透明材质处理，可直观展示内部传动结构，吊环、螺栓等标准件采用镀锌金属质感，密封件采用黑色橡胶材质，不同材质的区分清晰呈现各部件的功能属性。结构设计上充分考虑减速机的实际使用需求，两级齿轮传动实现大减速比动力传输，齿轮采用斜齿设计提升传动平稳性、降低运行噪音，轴承选用深沟球轴承适配径向与轴向载荷，轴端设置毡圈密封结构防止润滑油泄漏与外界粉尘进入，箱体内腔预留充足储油空间满足齿轮飞溅润滑需求，整体结构完整覆盖减速机的所有核心功能部件，可直观展示减速机的传动原理与装配关系，为减速机的结构认知、教学演示、设计优化提供精准的三维参考。
