迷宫式多级传动减速机结构设计方案

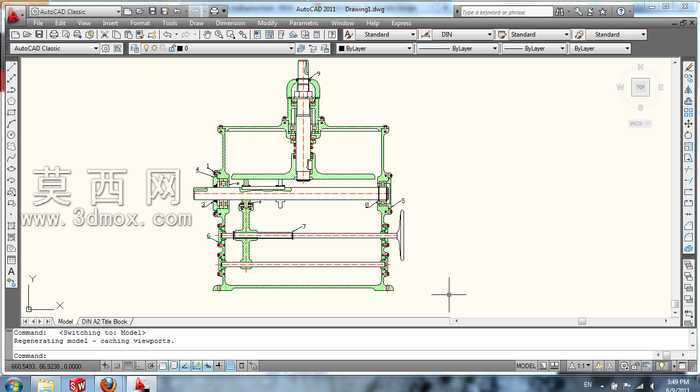

本迷宫减速机采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械传动设计规范，对各级传动组件、密封结构、支撑壳体进行1:1等比例建模，确保各零部件装配间隙符合工程实际公差要求。建模阶段首先搭建整体传动轴线布局，确定输入轴、中间传动轴、输出轴的同轴度与平行度参数，依次完成轴类零件的台阶、键槽、轴承安装位的特征绘制，保证轴段强度与装配定位精度。针对迷宫密封核心结构，建模时细化了密封腔的折返式流道结构，每一道密封齿的间隙、齿高、倾斜角度均经过参数化校验，可有效阻隔润滑油泄漏与外界粉尘侵入，适配多粉尘、高湿度的复杂工业工况使用场景。壳体部分采用剖分式结构设计，建模时预留了轴承安装孔、观察窗、油位检测孔、放油孔的安装位，壳体加强筋的布局经过结构优化，在保证整体刚性的前提下降低壳体自重，减少铸造加工的材料损耗。各级传动齿轮的建模严格按照模数、齿数、压力角参数生成渐开线齿形，对齿面进行倒角修形处理，避免传动过程中出现齿根应力集中与啮合卡滞问题。渲染阶段对不同零部件赋予差异化材质，轴类零件采用调质钢材质表现金属切削后的哑光金属质感，壳体采用铸铁材质还原铸造表面的颗粒质感，密封件采用橡胶材质表现弹性体的半哑光质感，传动齿轮采用表面淬火钢材质突出齿面的硬化处理效果，装配体采用半剖视角展示，可清晰呈现内部传动链路与迷宫密封的层级结构。设计过程中重点考量了设备的维护便捷性，剖分式壳体无需拆卸端侧连接设备即可完成内部齿轮、轴承的检修更换，迷宫密封结构无接触式摩擦损耗，相比接触式密封具备更长的使用寿命与更低的运行温升，可适配长时间连续运转的工业传动场景，整体结构传动比分配合理，各级齿轮负载均匀，运行振动与噪音控制符合通用工业设备的设计标准。
