自行车前置安装式照明头灯结构设计

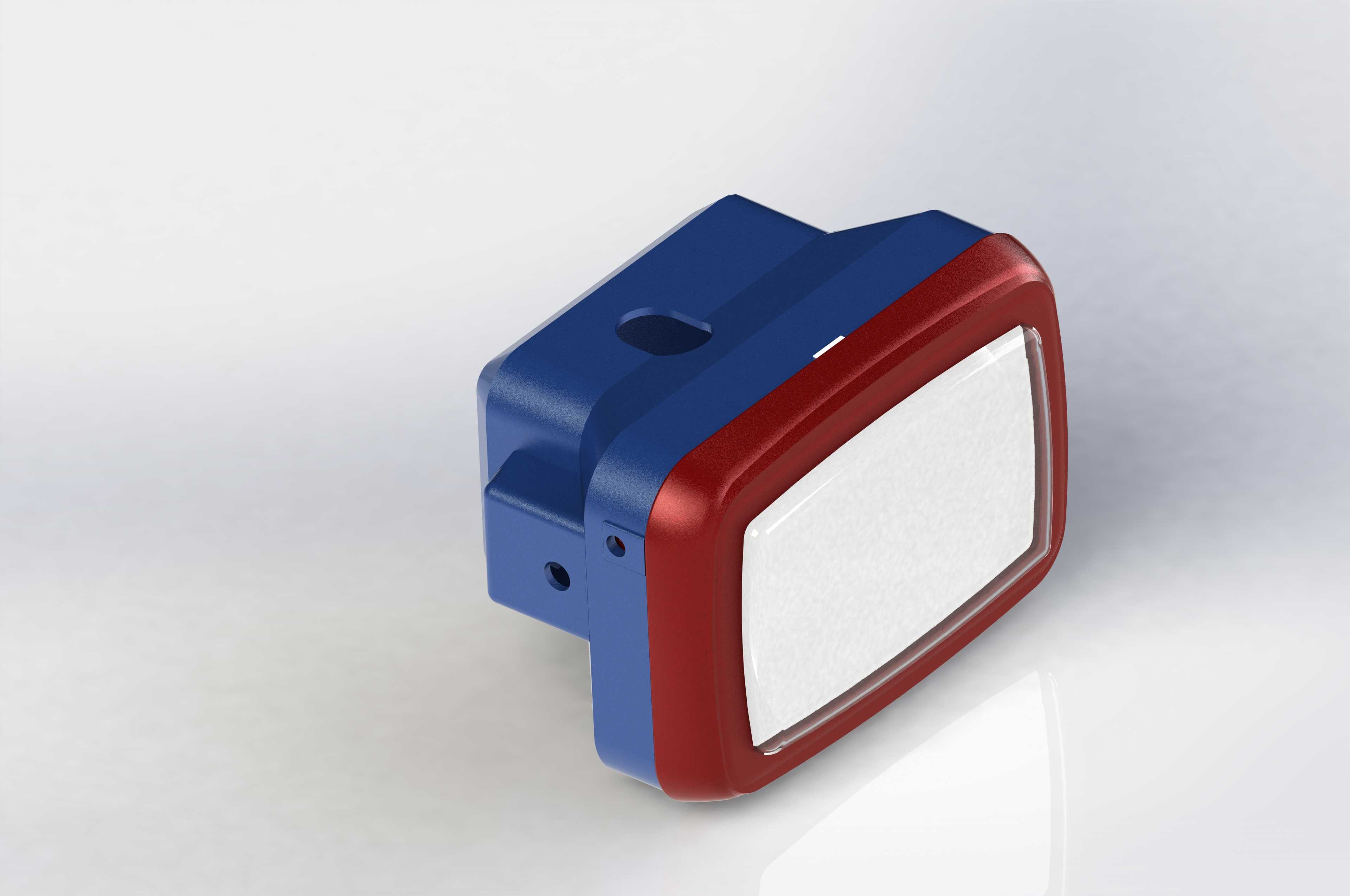

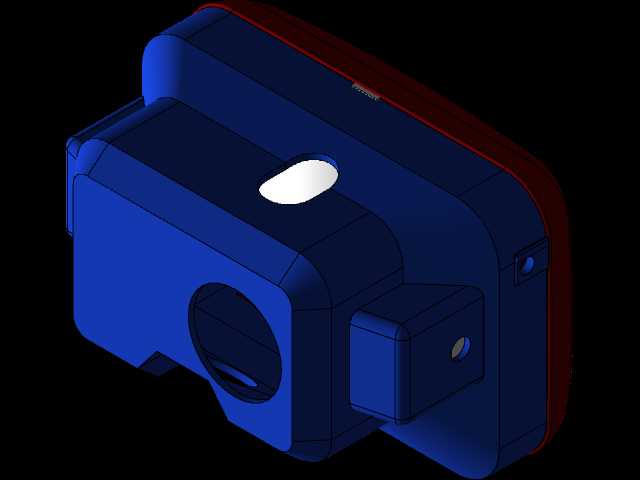

　　这款前置安装的骑行照明头灯，核心应用场景覆盖日常城市通勤夜骑、郊野非铺装路面长途骑行、低速代步电动自行车夜间行驶三类主流使用场景，在实际使用中承担前方路面照明、骑行状态示廓、低能见度环境下的通行警示作用，区别于普通手持照明设备，其结构设计完全围绕车载固定使用的工况做针对性优化。从功能特性层面看，该头灯采用分体式壳体结构，后侧深蓝色壳体为安装基座与电路容纳仓，前侧酒红色框体为透光镜片固定压圈，正面大尺寸矩形透光面可提供更大的横向照明覆盖角度，相比传统圆形灯头，能更好覆盖骑行者前方左右两侧的路肩区域，减少夜间骑行的视觉盲区。基座部分预留的两处横向安装孔位，可适配常规自行车车把的环形固定卡扣，安装时无需额外改造车把结构，

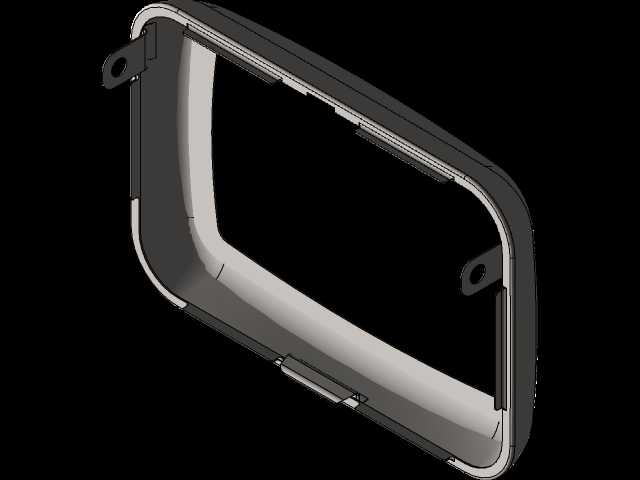

　　匹配直径22mm到32mm区间的常规通勤车、山地车车把管径，安装后整体突出车把的长度控制在65mm以内，不会在骑行过程中剐蹭骑行者衣物，也不会在车辆倾倒时率先接触地面造成壳体破损。设计思路上，壳体采用前后拼合的卡扣加螺丝固定结构，拼合面预留密封胶条安装槽，可满足日常雨天骑行的防水需求，电路仓内部预留的空间可容纳常规18650规格锂电池组与恒流驱动电路板，无需做异形定制电芯，大幅降低后续量产的配件采购成本。前侧压圈与基座的连接采用嵌入式卡扣配合侧边定位销的结构，更换镜片或者维护内部灯珠时，无需完全拆解整灯即可拆开前框，降低日常维护的操作难度。灯头的照射角度调节结构集成在基座与安装卡扣的连接位置，可实现上下15度的角度调整，

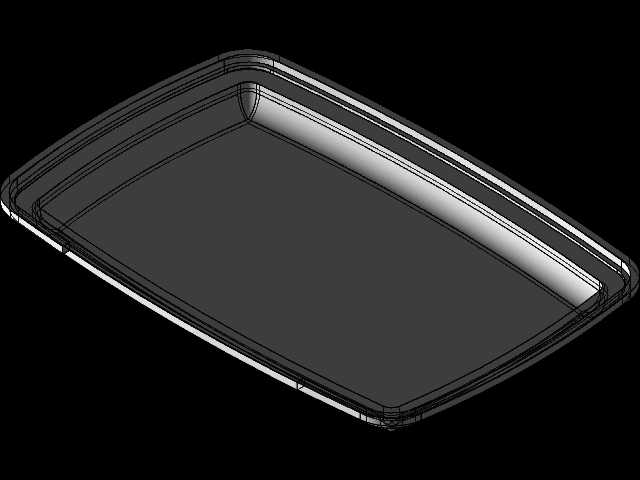

　　骑行者可根据自身坐姿、骑行路面的坡度情况灵活调整照明角度，避免平路骑行时光线过高造成对向行人眩目，也可在爬坡时调整角度覆盖更近的坡面路面。从安装边界来看，整灯整体宽度控制在80mm以内，安装在车把居中位置时，不会干涉车把两侧的刹车手柄、变速指拨的操作空间，壳体后侧的走线槽可将供电线路顺着车把隐藏布置，避免线路外露造成的老化、勾挂风险。壳体边角全部做R3以上的圆角过渡处理，没有尖锐凸起结构，即使发生骑行碰撞事故，也不会对骑行者造成额外的磕碰伤害。透光镜片采用磨砂漫反射边缘处理，可让灯珠发出的光线形成更均匀的照明光斑，中心区域照度满足夜间骑行15米范围内的路面识别需求，边缘区域的渐晕过渡自然，不会出现明显的光斑明暗分界造成的视觉疲劳。

　　基座顶部预留的凹陷式按键安装位，可放置橡胶包裹的圆形控制开关，骑行者无需抬手离开车把握把即可用指尖触碰操作开关，切换不同的照明档位。整灯的重量控制在120g以内，安装在车把上不会增加过多的转向负载，不会影响骑行时的车把操控手感。在结构强度设计上，壳体壁厚均匀控制在2.5mm，安装孔位周边做局部加厚到4mm的加强筋处理，应对长期骑行过程中的颠簸震动，不会出现安装孔开裂、壳体松动的问题。前后壳体拼合后的错位量控制在0.1mm以内，保证密封胶条的压缩量均匀，不会出现局部防水失效的情况。
