三星J5智能手机外观结构三维数模

　　本次呈现的三星J5三维数模，完整还原了该款直板触屏智能手机的整机外观结构与装配关系，可直接用于消费电子结构设计参考、产品人机交互验证、数码类展示素材制作等场景。从实际应用场景来看，该类手机三维数模常被用于周边配件开发环节，比如手机保护壳的结构适配、钢化膜的屏幕轮廓对位、车载支架的夹持尺寸匹配，也可用于数码产品陈列展示的虚拟场景搭建，或是工业设计专业的手持设备造型参考案例。

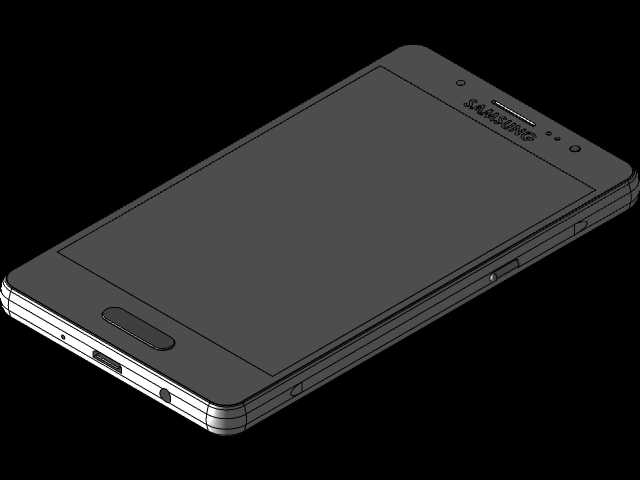

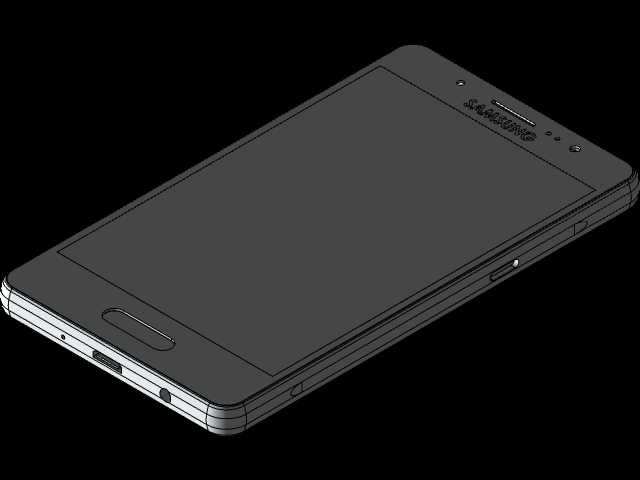

　　从产品功能特性来看，该数模完整复现了整机的正面屏幕区域、顶部听筒开槽、前置摄像头预留位、底部实体按键排布，侧面的音量按键、电源按键的凸起结构与位置公差，背部的后置摄像头模组、闪光灯区域的凸起高度，以及底部的充电接口、扬声器开孔、麦克风开孔的位置与尺寸关系，所有外观特征均按照真机实际比例还原，没有做简化省略，能够满足外观结构验证的精度需求。

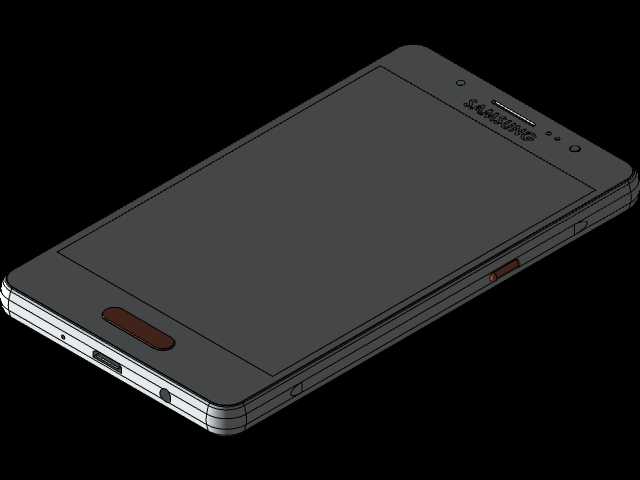

　　在设计思路层面，该数模采用自顶向下的装配建模逻辑，先确定整机的长宽高基准面，再拆分前壳、中框、后壳三个核心外观件，分别对每个零件的拔模角度、圆角过渡、配合止口做了还原，中框的金属质感倒角、屏幕边缘的2.5D弧面过渡都做了单独的曲面处理，按键部分做了独立的零件装配，预留了按键的活动间隙，能够直观展示按键与中框的配合关系。数模的曲面构建采用G2连续过渡，避免了外观面的棱角突兀，还原了真机握持时的曲面贴合感，背部的弧面收边设计也在数模中完整呈现，能够直观体现整机的握持弧度设计逻辑。

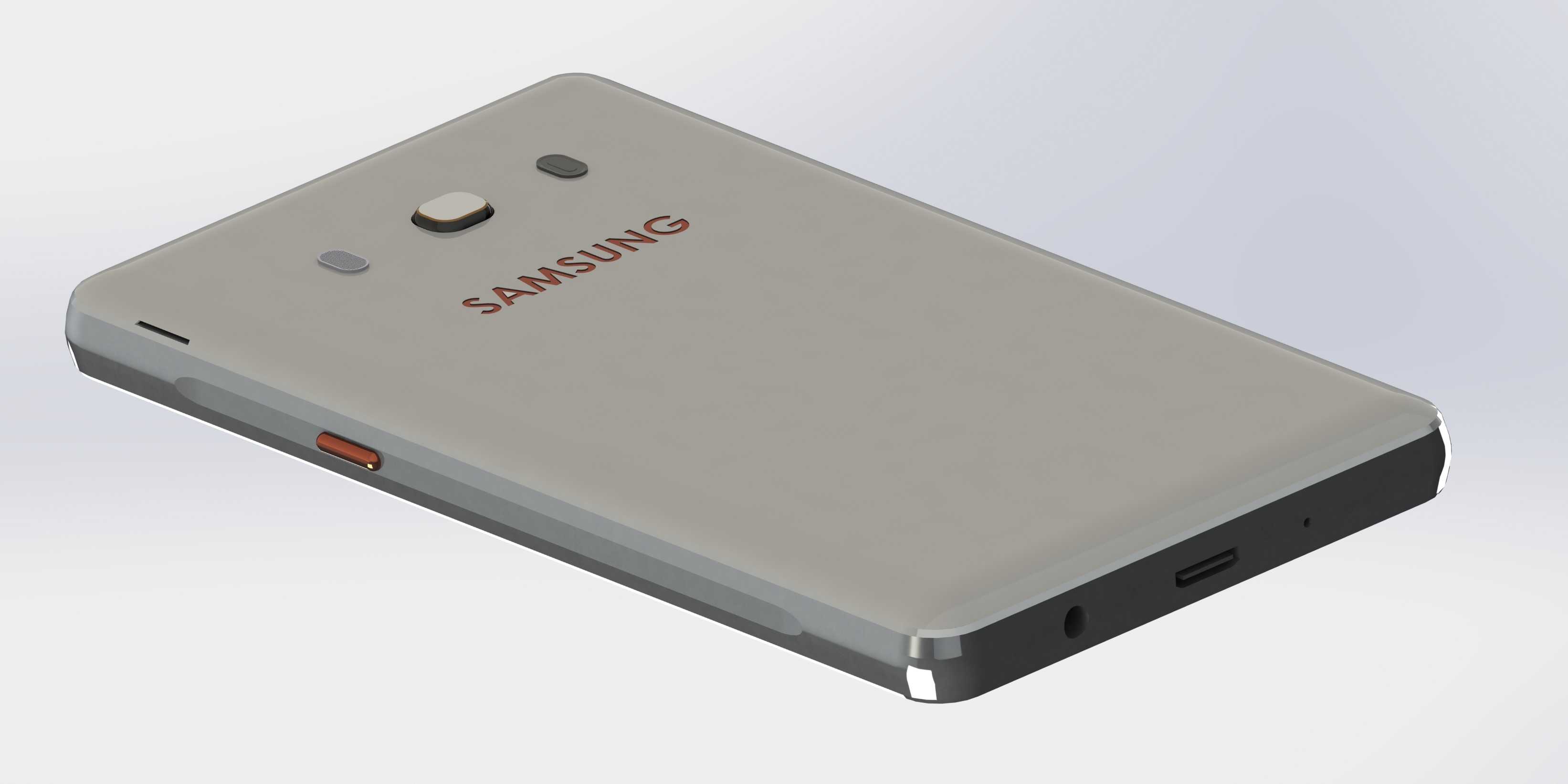

　　从外形尺寸与安装边界来看，该数模还原的整机长度约142mm，宽度约71mm，厚度约7.9mm，屏幕区域的有效显示尺寸为5英寸，屏幕黑边的宽度控制在1.8mm左右，顶部听筒开槽的宽度约35mm，距离顶部边缘的距离为8mm，前置摄像头直径为4mm，位于听筒右侧位置。侧面按键的凸起高度为1.2mm，按键长度为6mm，宽度为2mm，按键之间的间距为3mm，与中框的配合间隙预留0.15mm，符合实际装配的公差要求。背部摄像头模组的凸起高度为0.8mm，模组直径为12mm，位于背部左上角位置，距离顶部边缘10mm，距离左侧边缘9mm，闪光灯位于摄像头下方2mm位置，直径为3mm。底部充电接口为Micro USB规格，接口宽度为7mm，位于底部居中位置，两侧的扬声器开孔直径为1mm，单排共12个开孔，对称分布在接口两侧，麦克风开孔直径为0.8mm，位于扬声器开孔的最外侧。

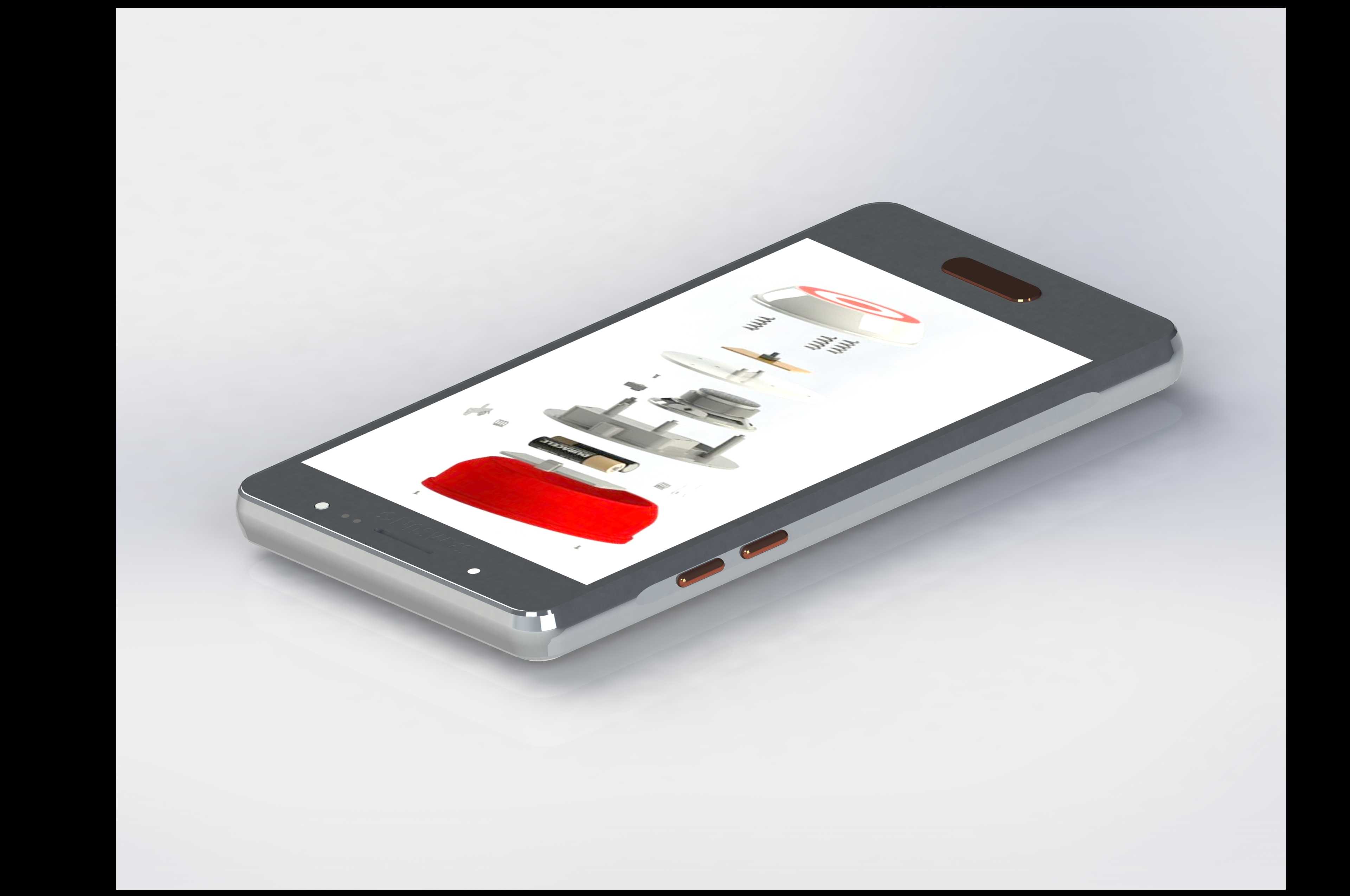

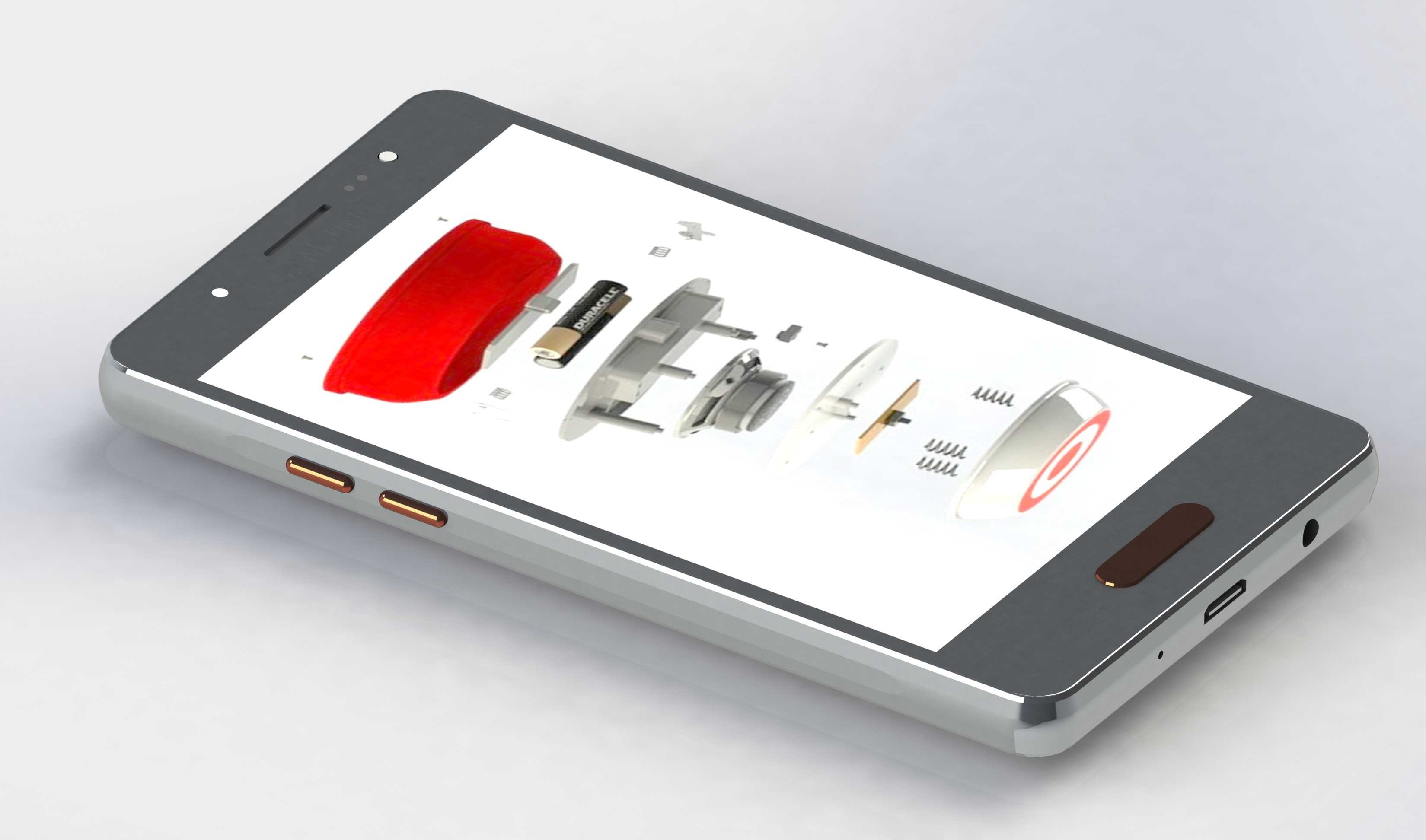

　　在实际使用该数模做配件开发时，可以直接提取整机的外轮廓曲面作为配件的配合基准，不需要重新测绘真机尺寸，能够大幅缩短配件开发的前期测绘周期，数模中预留的按键、接口位置可以直接作为配件开孔的定位基准，避免出现开孔错位的问题。如果用于展示场景，可以直接赋予对应的材质参数，渲染出不同配色版本的整机效果，不需要额外调整曲面结构。数模的所有特征均为可编辑参数，能够根据实际需求调整局部尺寸，比如修改整机厚度、调整摄像头位置，快速衍生出不同的设计方案，为手持通讯设备的外观设计提供可靠的参考基准。
