折叠式多头内六角扳手三维设计作品

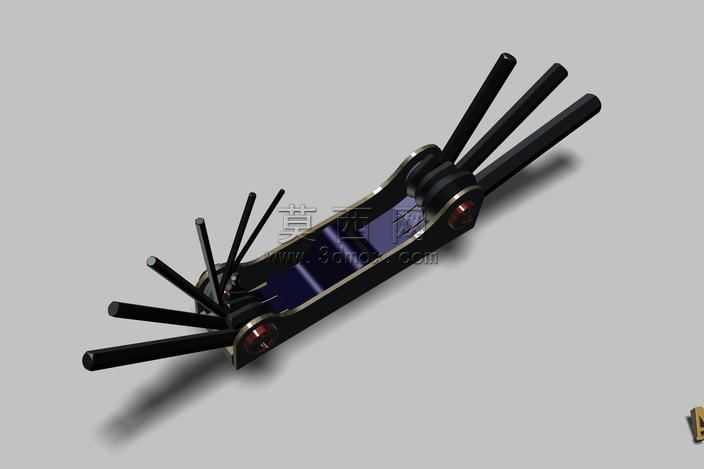

本作品为折叠式多头内六角扳手的三维建模设计成果，建模阶段依托参数化建模逻辑完成整体结构搭建，首先对扳手的主体承载架进行轮廓绘制，通过拉伸、倒圆角等基础特征指令构建出长条形的架体基础结构，同时在架体两端预留出销轴安装的同轴孔位，保证孔位的同轴度公差符合实际装配要求，避免后续扳手杆转动出现卡滞问题。针对不同规格的内六角扳手杆，建模时按照标准内六角扳手的尺寸参数逐一构建，每根杆的工作端严格遵循对应规格的六角形截面尺寸，杆身与销轴连接的部位设计有转动配合的轴段，轴段直径与架体上的安装孔位保持间隙配合的参数设定，确保每根扳手杆都能顺畅绕销轴转动展开或收合。材质与渲染环节，为主体承载架赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度参数模拟工程塑料的磨砂质感，同时在架体表面添加细微的颗粒纹理提升真实感；两端的销轴部件赋予金属镀铬材质，调整反射参数模拟金属件的高光反射效果；内六角扳手杆部分赋予高碳钢发黑处理的材质效果，通过调整材质的金属度、粗糙度参数，还原发黑处理后金属件的深灰哑光金属质感，同时在杆身边缘添加细微的倒角高光，模拟机加工后的边缘细节。结构设计上采用对称式双销轴布局，两端分别布置多根不同规格的扳手杆，收合状态下所有扳手杆都可嵌入架体的预留凹槽内，整体外形规整便于携带收纳，展开时对应规格的扳手杆可转动至与架体垂直的工作位置，其余杆体收合在架体内不会干扰操作，架体的握持部位做了弧度优化，贴合手部握持的曲线提升使用舒适度。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，打出模型的主体阴影与结构轮廓，辅光源从另一侧补光消除暗部死黑，背光源勾勒模型边缘轮廓提升立体感，背景选用中性灰色背景突出工具本身的结构细节，最终渲染图清晰展现了扳手收合与展开状态下的结构形态，各部件的材质质感区分明确，装配关系清晰直观，完整呈现了这款折叠多头内六角扳手的设计细节与功能特点。
