多工位阵列式物料承载输送架结构设计

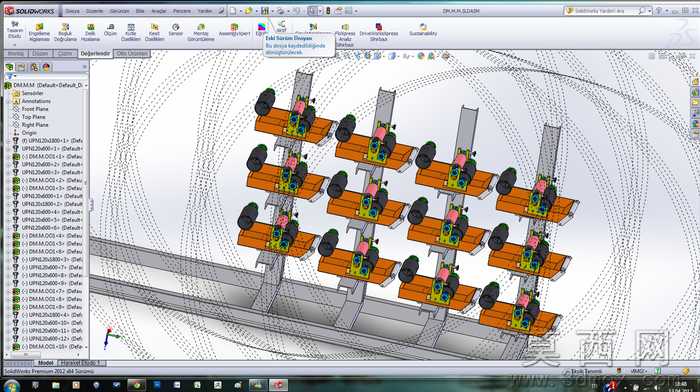

本作品采用SolidWorks完成全参数化三维建模，整体设计围绕多工位同步承载、规整排布的使用需求展开，建模过程中优先采用自顶向下的设计思路，先搭建整体主支撑框架的基准骨架，以纵向排布的四根主支撑立柱作为核心承力结构，立柱底部通过横向连接梁完成刚性固定，形成稳定的底部承力基座，避免架体在承载状态下出现侧向倾覆或结构形变。在主框架的基础上，逐排完成工位载台的阵列排布设计，每列载台沿立柱纵向等距分布，每排载台沿横向均匀错位排布，最大化利用架体的纵向空间，同时预留出足够的操作间隙，避免相邻工位的物料出现干涉碰撞。每个独立工位载台都设计有独立的承载托板、侧边定位挡块以及物料固定组件，托板采用加厚板材结构，侧边通过L型连接角件与主立柱完成锁附固定，保证单个工位的承载稳定性，每个载台上配套设计的物料固定结构，可对放置在托板上的工件完成侧向定位与压紧，避免物料在输送或静置存放过程中出现滑落偏移。建模过程中对所有配合面都做了公差适配设计，连接孔位全部采用标准化参数，方便后续加工环节直接出图下料，所有结构件都赋予了对应的金属材质属性，主框架部分赋予结构钢材质，表面做哑光喷塑的质感处理，工位载台的托板部分赋予硬质合金材质，固定组件部分做发黑处理的金属质感，整体渲染效果还原了工业设备的真实质感。设计过程中通过软件的干涉检查功能，逐一对所有工位的活动空间、安装间隙做了校验，确保相邻载台之间、载台与主立柱之间不存在结构干涉，同时通过运动仿真模拟了架体在输送过程中的受力状态，对主支撑梁的受力形变做了初步校核，保证整体结构的强度满足日常工业生产的承载需求，整体结构规整，排布紧凑，可直接应用于生产线的物料暂存、同步流转等场景，也可根据实际使用需求调整工位数量、载台尺寸，适配不同规格的物料承载需求。
