波塞利耶直线运动机构三维建模作品

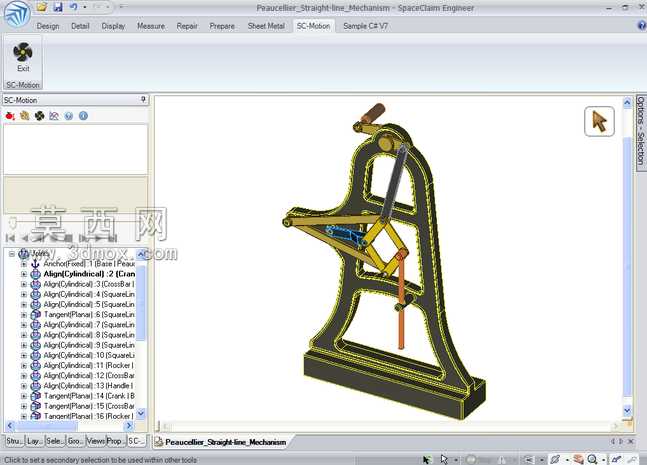

本作品为经典波塞利耶直线运动机构的三维建模成果，建模过程依托三维参数化设计环境完成，整体采用自底向上的装配建模思路，先逐一完成各组成构件的单体建模，再通过装配约束完成整体机构的搭建。建模阶段首先对机构的核心组成部分进行结构拆解：包含立式支撑机架、驱动曲柄、多组铰接连杆、输出直动杆以及操作手柄几大模块，每个单体构件均严格按照经典机构的尺寸比例进行参数化绘制，机架部分采用带加强筋的框式结构，建模时通过拉伸、切除特征完成主体轮廓构建，对机架边缘做了圆角过渡处理，还原实物的工艺细节；各连杆构件采用等截面杆体结构，铰接位置预留标准销轴安装孔位，保证装配后各转动副的运动自由度符合设计要求。材质与渲染层面，为区分不同构件的功能属性，对支撑机架赋予深色哑光金属材质，模拟铸铁机架的厚重质感，对运动连杆赋予黄铜色金属材质，突出运动构件的视觉辨识度，操作手柄部分赋予深色防滑握把材质，还原操作端的真实触感，渲染阶段开启环境光遮蔽效果，清晰呈现各构件之间的装配间隙与铰接关系，保证整体视觉效果层次分明。结构设计上严格遵循波塞利耶直线机构的运动原理，通过菱形连杆组的约束关系，将曲柄的圆周转动精准转化为输出杆的绝对直线运动，建模过程中对所有铰接位置添加了符合机械原理的转动副约束，可直接开展运动仿真，验证机构的运动轨迹是否符合预期，仿真过程中可直观观测到各连杆的运动姿态变化，确认输出端无偏摆的直线运动特性。整体建模过程注重构件间的干涉检查，在完成全约束装配后进行全局干涉校验，确保各运动构件在全行程运动过程中无碰撞、无卡滞，完整还原了这一经典反演直线机构的结构特性与运动逻辑，可作为机械原理教学、机构运动研究的直观三维参考模型。
