汽车发动机曲轴扭转减振皮带轮结构设计

　　做动力总成附件轮系匹配的时候，最先要卡的就是曲轴输出端的安装边界，这个皮带轮的内孔键槽尺寸完全对应主流小排量自然吸气发动机曲轴前端的输出轴径，键宽按照GB/T 1096的普通平键规格设计，装配时不需要额外修配键侧，压装到位后端面与曲轴轴肩的贴合面平面度控制在0.02mm以内，避免高速运转时出现端面跳动超差引发的皮带偏磨。轮缘部分的多楔带轮槽型采用PJ型通用规格，槽距、槽角都严格匹配附件多楔带的啮合尺寸，包角覆盖范围能同时驱动发电机、空调压缩机、冷却水泵三个附件轮，不需要额外增加惰轮调整张紧行程，能压缩前端轮系的整体布置空间，给正时罩盖的安装预留足够的安全间隙。

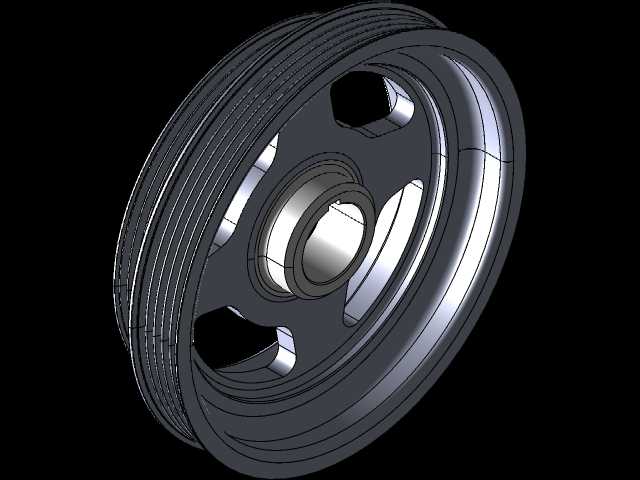

　　很多新手做曲轴皮带轮设计的时候容易忽略扭转减振的需求，这个结构在轮毂和外圈带轮之间预留了橡胶阻尼层的嵌装槽，实际量产时会在该位置填充耐油耐温的丁腈橡胶复合材料，用来吸收曲轴做功冲程产生的扭转振动，避免振动传递到附件轮系引发皮带啸叫、附件轴承过早疲劳失效。轮辐部分采用了三开口的轻量化辐板结构，不是传统的实心圆盘设计，三个对称分布的减重孔在保证整体扭转刚度的前提下，能把零件整体重量降低27%左右，转动惯量控制在合理区间，不会给曲轴启动阶段增加额外的转动负荷，同时辐板的厚度经过CAE模态分析验证，在发动机最高额定转速6500rpm时不会出现共振频率重合的问题，避免辐板开裂失效。

　　从实际装车应用场景来看，这个零件位于发动机前端的最外侧，日常维保的时候不需要拆解其他周边附件就能直接目视检查轮槽磨损情况、橡胶阻尼层是否出现老化开裂，更换作业的操作空间充足，普通维修门店用通用拉马就能完成拆卸，不需要专用工装。轮槽的表面粗糙度控制在Ra1.6，既保证皮带和轮槽之间有足够的摩擦力传递扭矩，又不会因为表面过于粗糙加速皮带楔面的磨损，正常维保周期内皮带和带轮的匹配寿命能达到12万公里以上。安装定位方面，内孔端面设计有0.5mm的定位止口，和曲轴前端的定位轴颈间隙配合，装配时能自动找正同轴度，不会出现装配偏斜导致的轮系跳动问题，螺栓锁紧的扭矩按照工艺要求控制在120N·m，配合防松垫片能避免长期运转出现螺栓松动的故障。

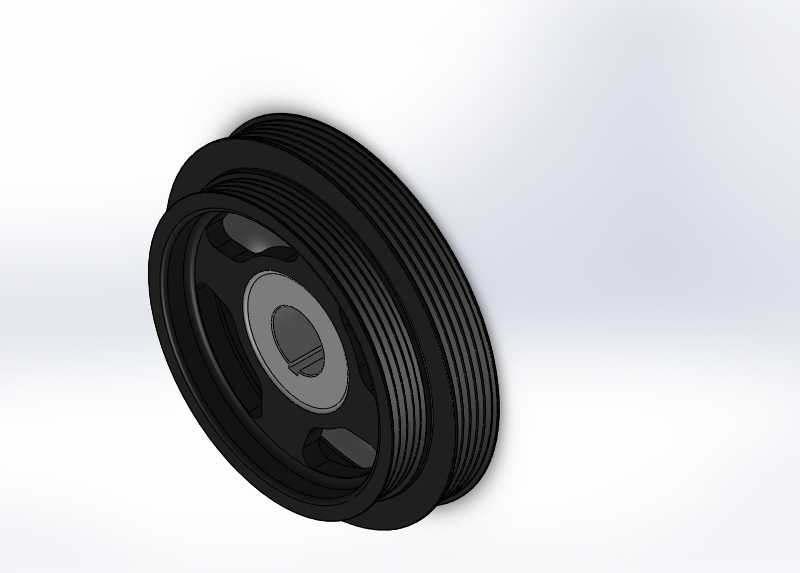

　　做三维建模的时候，轮槽的成型特征采用螺旋扫描切除的方式生成，每个槽的轮廓度公差控制在0.05mm以内，保证和皮带的啮合面积达到90%以上，避免传动过程中出现打滑丢转。辐板和轮毂、外圈的过渡位置全部采用R3-R5的圆角过渡，消除应力集中点，在承受曲轴冲击扭矩的时候不会在过渡位置出现应力断裂。零件的材质选用常用的HT250灰铸铁，铸造后经过时效处理消除内应力，机加工后做动平衡校正，剩余不平衡量控制在5g·cm以内，高速运转时的振动量完全满足整车NVH的要求，不会把额外振动传递到车身引发方向盘怠速抖动的问题。另外轮缘的外端面设计有很小的凸台标记，对应曲轴一缸上止点的位置，维保的时候调整点火正时不需要额外找正时标记，能提升维修作业的效率。
