壁挂式斯特林动力装置结构设计方案

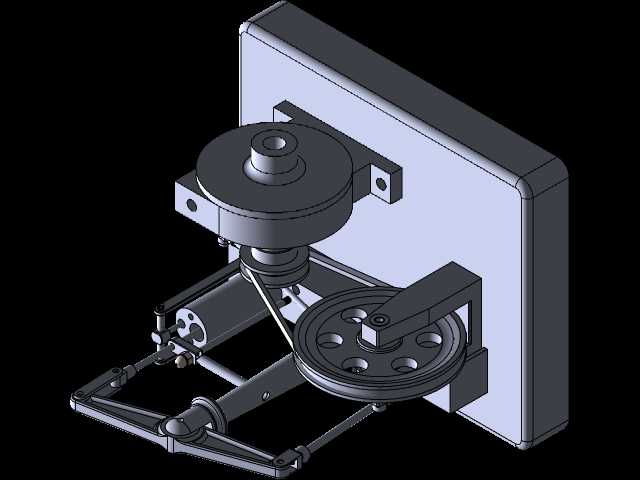

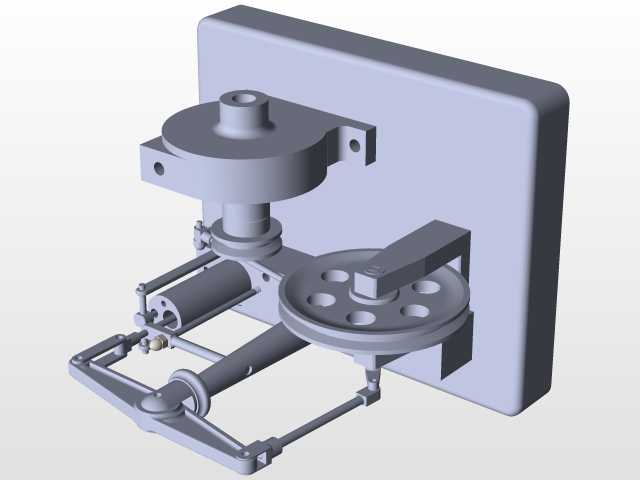

　　这套壁挂安装形式的斯特林动力装置，在小型余热回收、教学演示、低品位热能利用场景中有着明确的应用定位，不同于内燃机依赖燃料在缸内爆燃做功的逻辑，它依靠封闭腔体内工质的受热膨胀、冷却压缩循环完成热能到机械能的转换，对热源适配性极强，小到酒精灯加热、工业设备散发热、太阳能聚光热量都能驱动其运转。从结构布局来看，整体采用背板集成式设计，所有运动部件都固定在一块矩形安装背板上，背板边缘做了圆角过渡处理，既避免安装时的锐边磕碰，也能提升整体结构的抗扭刚度，安装时只需在背板预设的两个固定孔位穿入紧固件，就能将整套装置固定在垂直立面或实验台支架上，安装边界清晰，不会出现运动部件与安装面干涉的问题。核心做功单元的配气活塞与动力活塞采用同轴偏置布局，

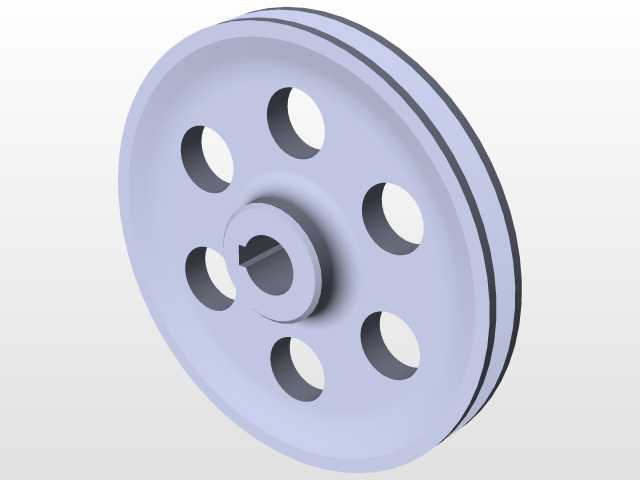

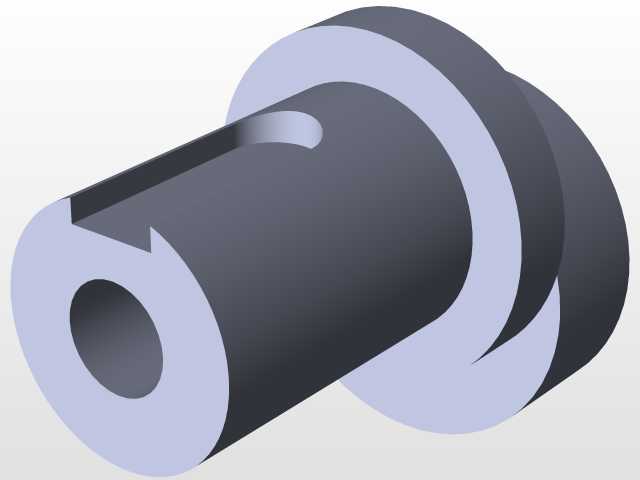

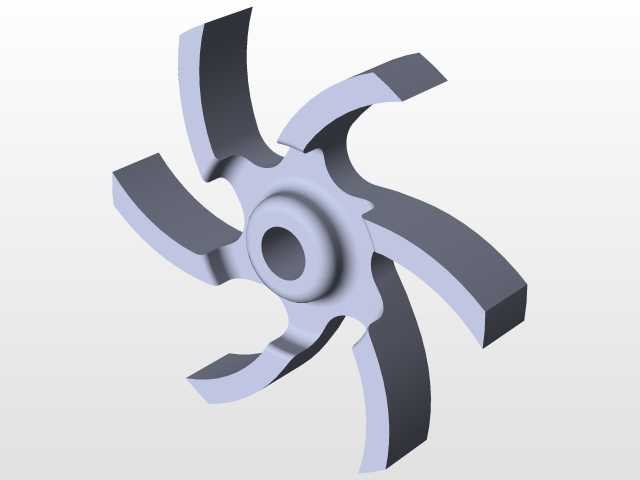

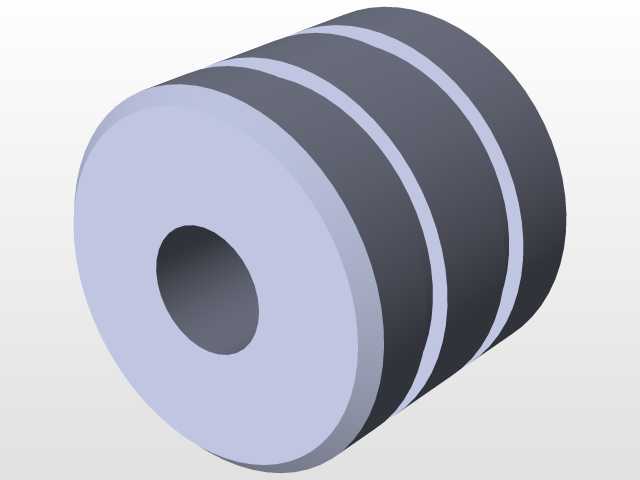

　　配气气缸负责引导工质在冷热腔之间往复流动，缸体外部预留的散热鳍片结构能加快冷腔侧的热量散出，拉大冷热端温差来提升循环效率，动力活塞输出的往复直线运动，通过十字头结构传递给曲柄连杆机构，避免活塞承受侧向力，大幅降低缸壁的磨损速率。动力输出端设置了两级带传动结构，第一级带轮直接连接曲轴输出端，通过皮带将动力传递到外侧的大直径飞轮轮系，飞轮上做了多组均匀分布的镂空孔，在保证转动惯量满足运转平稳性要求的前提下，尽可能降低整体重量，减少启动阶段的惯性阻力，飞轮轴端预留了动力输出接口，可以外接小型发电机、微型水泵等负载，实现动力的对外输出。整套传动机构的铰接点都采用了销轴式连接，配合自润滑衬套，不需要频繁加注润滑脂就能长期维持低阻尼运转，

　　连杆的长度比例经过反复校核，确保活塞运行到上下止点时没有卡滞点，曲轴的偏心距匹配活塞行程，让整个运转循环的扭矩输出更平顺。在设计过程中，首先要确定的是冷热端的温差阈值，这直接决定了整套装置的输出功率，因此冷端的散热路径做了专门优化，热量从热端传入后，工质流动到冷端时能快速通过缸壁将热量传导到外部，避免热量累积导致冷端温度升高、做功效率下降。其次是运动部件的动平衡校核，飞轮与曲轴的配重块经过配重计算，抵消曲柄连杆机构往复运动产生的惯性力，让装置在高速运转时不会出现明显的振动，尤其是壁挂安装场景下，降低振动能避免固定紧固件出现松动。另外，整个封闭腔体的密封结构采用了耐高温的密封件，能保证工质长期循环不会出现泄漏，

　　不需要频繁补充工质就能维持稳定运转。从安装尺寸来看，整套装置的横向宽度不超过背板的横向边界，纵向高度预留了飞轮转动的安全间隙，伸出背板的最大厚度不超过带轮与飞轮的叠加厚度，安装时只要保证背板前方预留足够的运转空间，就不会出现部件碰撞的问题。这套结构既可以作为热能动力教学的演示教具，让学习者直观理解外燃机的循环原理，也能作为小型余热回收装置的核心动力单元，将工业场景中原本废弃的低品位热量转化为旋转机械能，驱动小型负载运转，相比其他同功率等级的动力装置，它的运转噪音更低，结构更简单，维护成本也更低，不需要复杂的点火、燃油供给系统，只要存在稳定的温差就能持续输出动力。
