六耳带中心孔金属法兰式安装基座结构

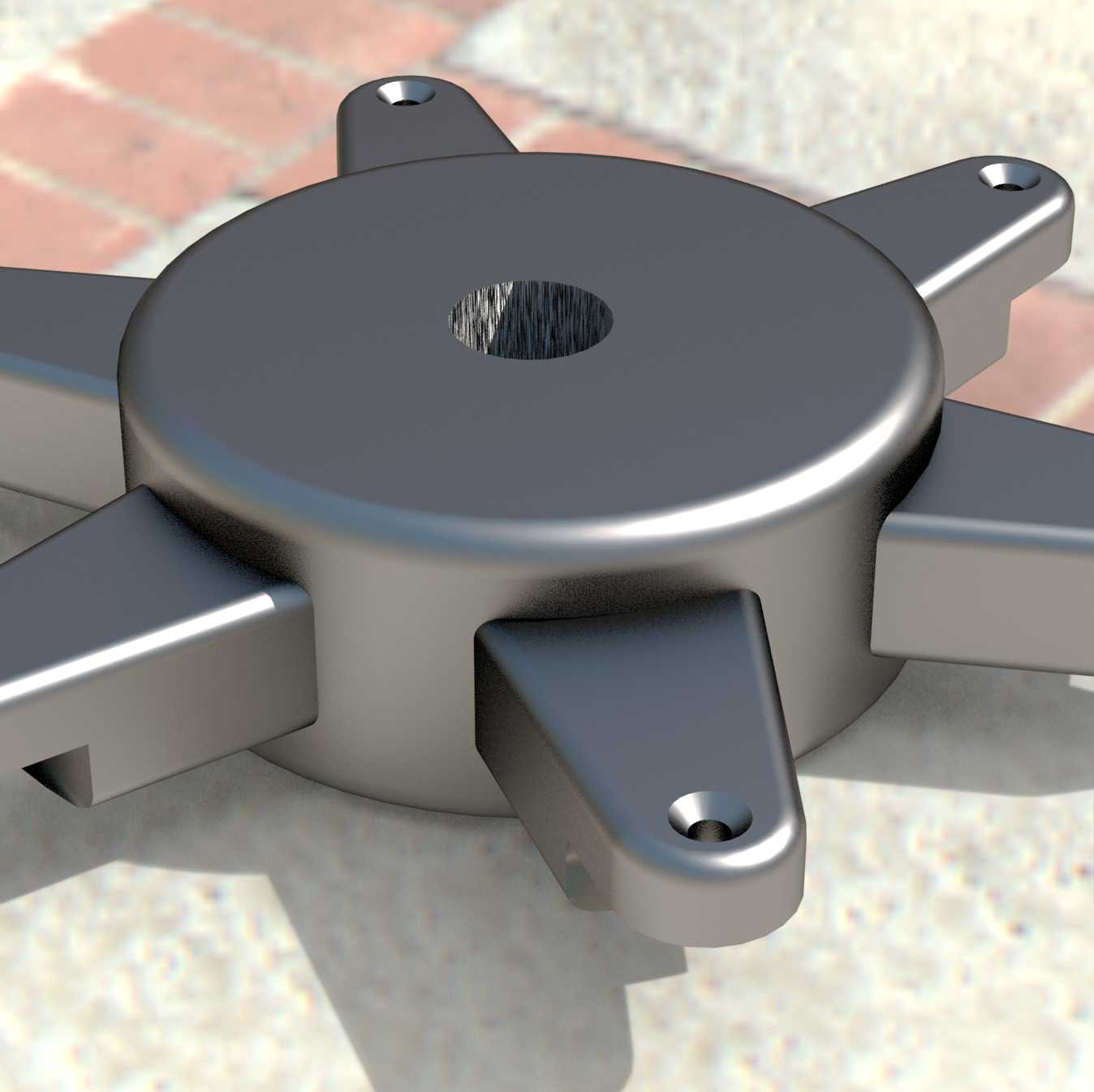

　　这类带六个均布安装耳的圆盘式基座，在轻工自动化输送线、小型物料分选设备的传感器安装工位十分常见，不少现场做设备改造的工程师都接触过类似结构——它不需要复杂的定制加工，就能快速实现检测元件的稳定固定，同时兼顾安装后的位置调整余量。从结构功能来看，中心的通孔是核心功能位，既可以穿设检测探头的引线，也能作为定位基准套在设备的定位轴上，保证基座与设备主体的同轴度，避免安装偏斜导致的检测误差。六个沿圆盘周向均匀分布的安装耳，每个耳片上都预制了沉头安装孔，这种设计比整圈法兰的安装方式更省材料，同时六个固定点的布局能让基座在受振动工况下的受力更均匀，不会因为单侧螺栓松动出现整体偏转，相比三耳、四耳的同尺寸基座，抗扭稳定性提升明显，适合在有持续小幅振动的流水线工位使用。

　　做这个结构的三维建模时，首先要锚定的是安装边界尺寸：圆盘主体的厚度需要匹配安装耳的沉头孔深度，保证螺栓锁紧后头部不会高出基座表面，避免剐蹭到周边运动的物料或者机构；安装耳的外伸长度不能过长，否则会占用过多周边安装空间，也不能过短，否则扳手没有足够的操作空间拧紧紧固件，通常耳片外伸长度要比螺栓公称直径大2.5倍以上，才能保证手动工具或者电动螺丝刀的操作余量。中心孔的尺寸公差需要根据实际穿设的部件来定，如果是作为探头过孔，一般留0.5-1mm的间隙方便穿线，如果是作为定位轴配合孔，就要根据配合等级选H7或者H8的公差，避免装配时出现卡滞或者间隙过大的问题。

　　从实际使用场景来说，这类基座除了固定传感器，还可以作为小型气动元件的安装座、轻型回转机构的端盖使用，比如在小型皮带输送机的端部，用这个基座固定转速检测传感器，六个安装耳可以根据现场的安装支架位置，选择任意相邻的两个或者三个孔位固定，不需要额外做转接板，适配性很强。建模的时候要注意几个工艺细节：圆盘主体和安装耳的衔接位置必须做圆角过渡，不能做成直角，否则冲压或者铣削加工的时候会出现应力集中，长期受振动的话容易在衔接位置出现裂纹；沉头孔的沉头深度要匹配所选螺栓的头部高度，保证锁紧后螺栓头完全沉入孔内，不会突出表面；圆盘的上表面和下表面都要做平面度要求，尤其是和安装支架贴合的下表面，平面度控制在0.1mm以内，才能保证安装后基座不会出现歪斜，固定在上面的元件检测精度才能达标。

　　不少新手建模的时候容易忽略安装耳的角度分布，六个耳片必须严格按照60度周向均布，否则现场安装的时候会出现孔位对不上支架的问题，建模时可以先做一个耳片的特征，然后通过圆周阵列的方式生成其余五个，阵列的基准轴必须和中心孔的轴线完全重合，才能保证所有耳片的位置度符合要求。另外，基座的边缘都要做小倒角处理，去除加工后的毛刺，避免安装的时候划伤操作人员，也能减少应力集中的风险。如果是用于有防腐要求的工位，比如食品加工生产线的检测工位，建模时还要考虑表面处理的厚度，所有尺寸要预留0.05-0.1mm的镀层余量，避免阳极氧化或者喷塑之后安装孔尺寸变小，螺栓无法穿入。

　　这类结构看似简单，实则是工业现场非常实用的一类连接构件，没有复杂的曲面或者特殊结构，所有特征都服务于安装便捷性和使用稳定性，建模的时候不需要追求花哨的外观，把每个安装尺寸、工艺细节考虑到位，就能做出符合实际生产要求的可用模型，新手用这类零件练习建模，也能快速掌握基准选择、特征阵列、工艺倒角这些基础的建模逻辑，熟悉机械零件从功能需求到结构落地的设计思路。
