凸轮轴弹簧联动往复驱动机构设计

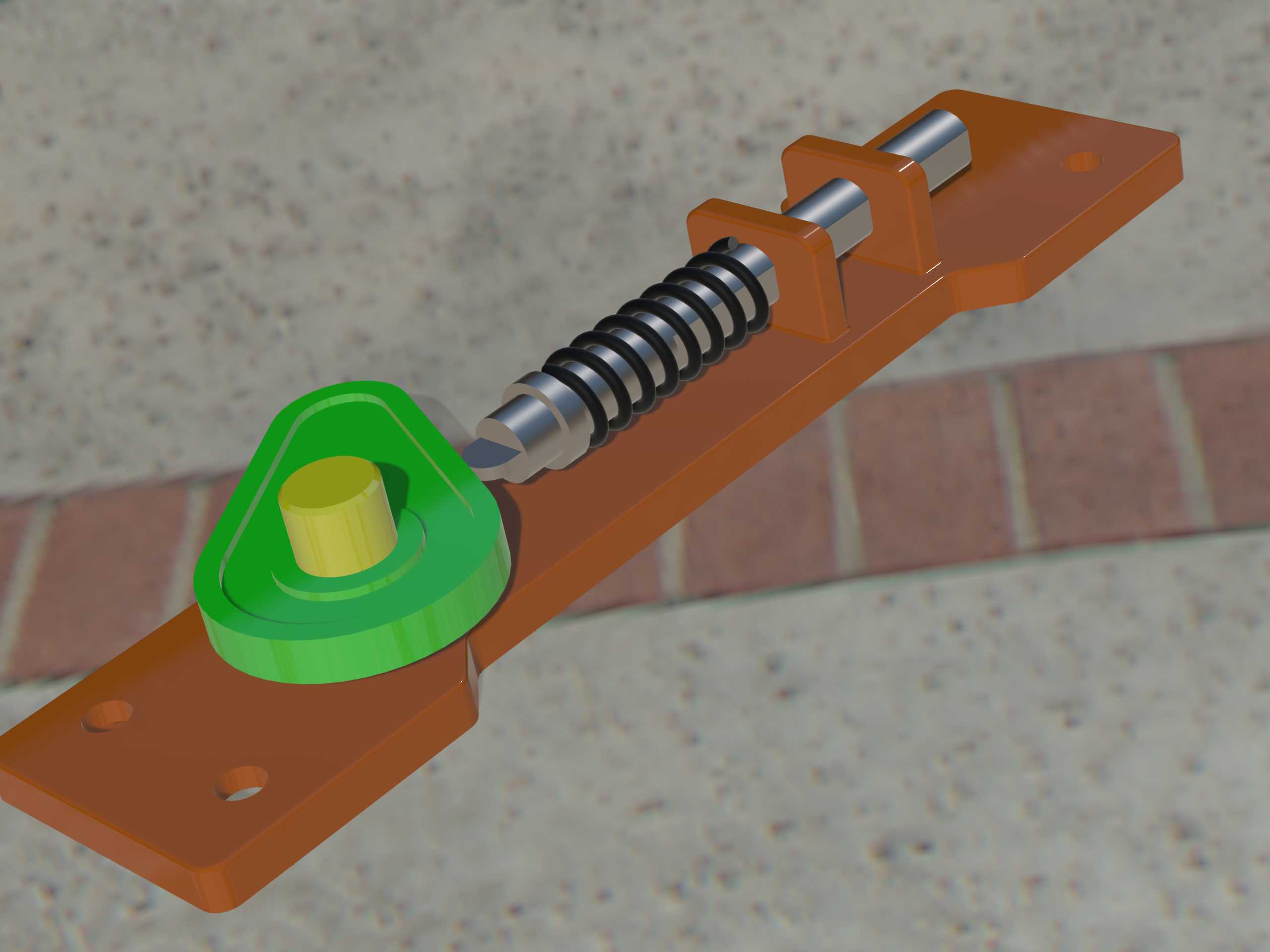

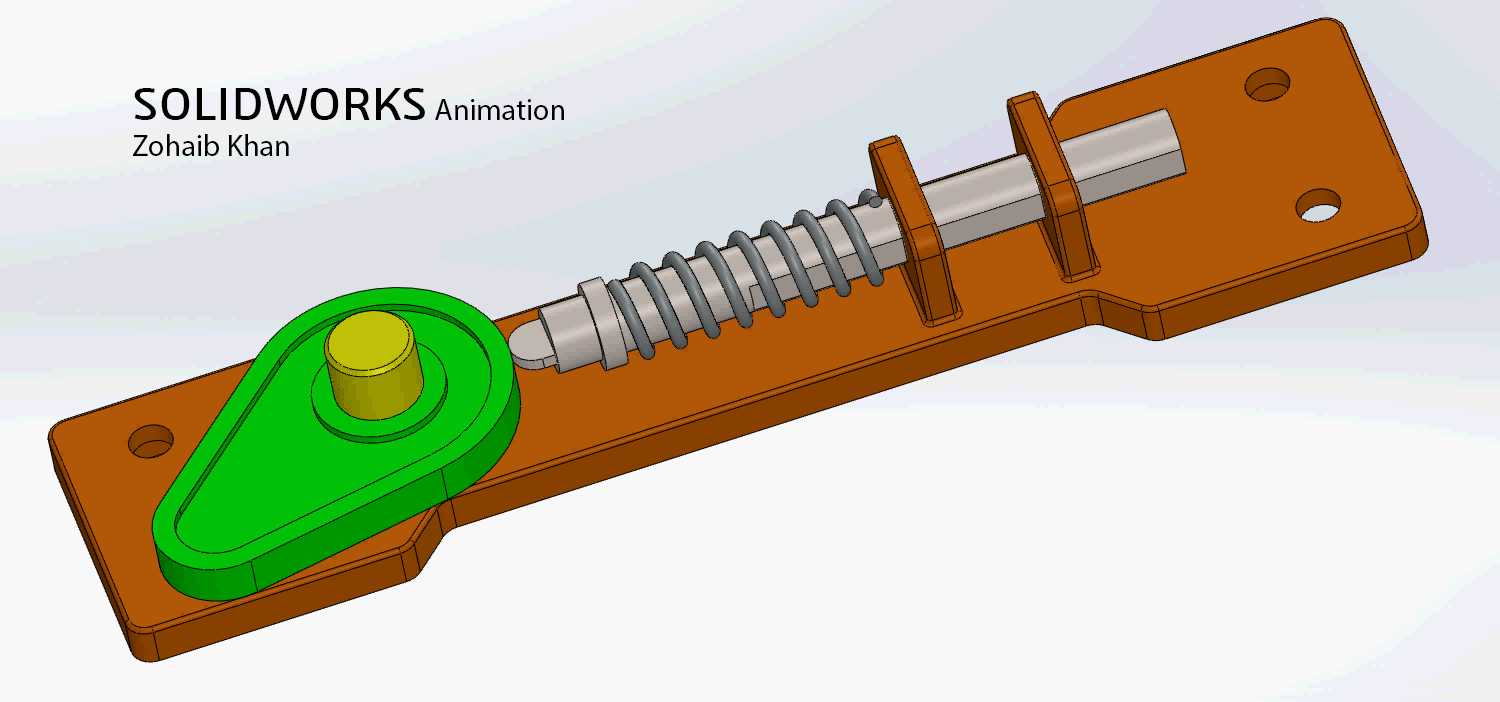

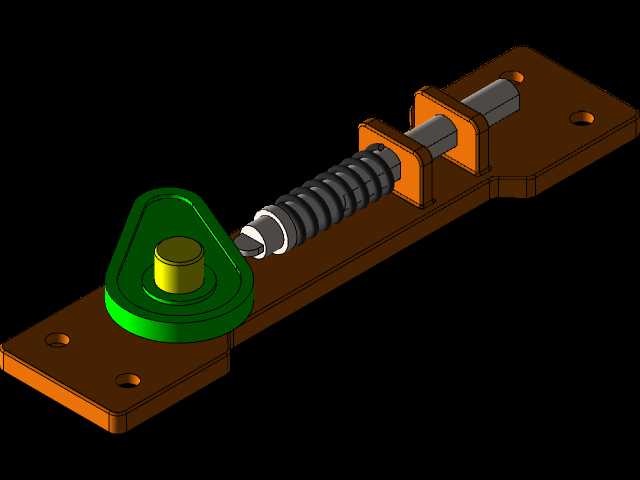

　　这套凸轮轴弹簧联动机构，是机械传动领域里非常典型的间歇往复驱动单元，在轻工送料、小型工装定位、自动化检测工位的触发结构里应用十分广泛。很多入门级结构设计从业者刚接触机械运动仿真时，都会从这类机构入手，核心原因是它把凸轮轮廓驱动、弹簧复位这两个最基础的机械运动逻辑整合到了同一安装基准上，没有冗余的传动链路，能非常直观地展现刚性驱动与弹性复位的配合关系。从实际安装边界来看，整套机构的承载底板采用一体化铣削成型的长条形结构，底板上预留了两个沉头安装孔，孔位间距匹配常规小型设备的型材安装槽距，安装时不需要额外加工转接板，直接通过内六角螺丝就能固定在设备的安装基面之上，底板的厚度控制在6mm左右，既保证了长悬臂状态下的结构刚性，

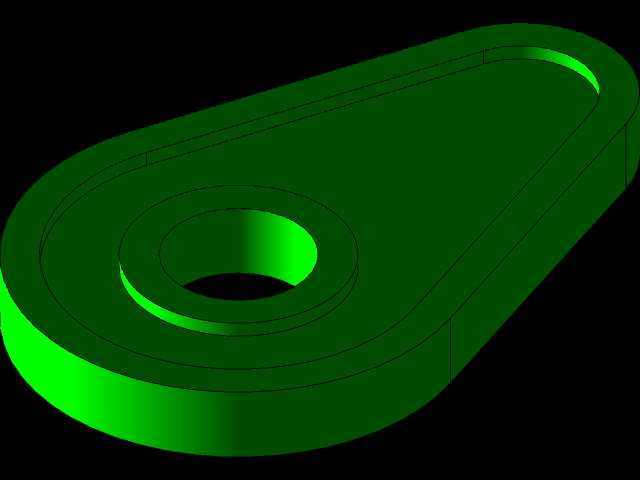

　　又不会过度占用Z向安装空间，适配多数紧凑型工位的安装尺寸要求。驱动端的凸轮采用偏心轮廓设计，凸轮与驱动轴之间通过D型截面配合传递扭矩，不存在周向打滑的风险，凸轮的轮廓升程经过平滑过渡处理，运动过程中不会出现刚性冲击，能有效降低驱动端的负载波动。和凸轮直接接触的从动顶杆，端部做了圆弧倒角处理，和凸轮轮廓接触时是线接触状态，长期运行的磨损量远低于平端顶杆结构，顶杆的中段套有圆柱螺旋压缩弹簧，弹簧的两端分别抵靠在底板的两个立式支撑凸台上，两个支撑凸台和底板是一体加工成型的，没有拼接缝隙，能承受弹簧反复压缩产生的轴向推力，不会出现支撑座松动偏移的问题。顶杆的导向部分和支撑凸台上的导向孔采用间隙配合，配合公差控制在H7/g6区间，

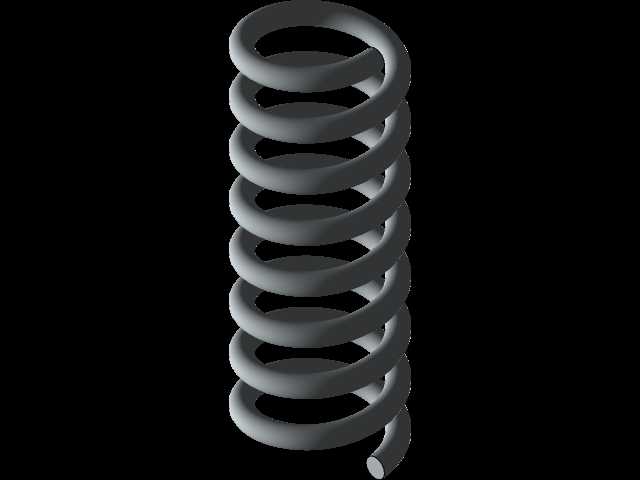

　　既保证顶杆往复滑动时不会出现卡滞，又能控制径向晃动量在0.02mm以内，满足多数需要精准触发的工位的精度要求。从设计思路层面来说，这套机构没有采用复杂的齿轮或者连杆传动，完全依靠凸轮的轮廓升程推动顶杆伸出，再靠弹簧的预紧力实现顶杆的自动复位，整个运动链路的零件数量控制在个位数，后期维护时只需要定期检查凸轮与顶杆接触位置的磨损情况、弹簧的预紧力衰减情况即可，不需要复杂的调校流程。在实际生产场景中，这类机构常被用在小型零件的分料工位，通过顶杆的往复运动把堆叠的零件逐个推送到检测或者加工位置，也可以用在设备安全门的联锁触发结构里，通过凸轮的转动角度对应安全门的开合状态，触发对应的限位信号。

　　很多人在初次设计这类机构时容易忽略弹簧的预压缩量设置，要么预紧力太小导致顶杆复位不到位，要么预紧力太大增加驱动端的负载，这套结构里的弹簧安装位预留了15%的预压缩量，既能保证顶杆在凸轮回程阶段快速贴紧凸轮轮廓，不会出现运动脱节的情况，又不会给驱动轴带来过大的径向负载。另外，底板上的导向凸台高度经过匹配设计，弹簧完全压缩时，相邻的弹簧圈之间还保留有0.5mm左右的间隙，避免弹簧并圈产生的异响和额外磨损。顶杆的行程完全由凸轮的升程决定，这套结构里的凸轮升程设置为20mm，刚好覆盖多数小型零件的推送距离需求，如果需要调整行程，只需要更换对应升程的凸轮即可，不需要改动底板和顶杆的主体结构，具备一定的通用性。从运动特性来看，凸轮在匀速转动时，顶杆的运动速度是随凸轮轮廓角度变化的，在推程阶段速度平滑上升，回程阶段靠弹簧力快速复位，这种运动特性非常适合需要快退慢进的作业工位，能有效减少顶杆推送零件时的冲击，避免损伤工件表面。整套机构的所有运动部件都没有外露的尖锐边角，凸轮的外轮廓做了R1的圆角处理，安装和调试过程中不会划伤操作人员，符合小型机械结构的安全设计要求。
