直流电源PCB板载电子元件装配结构

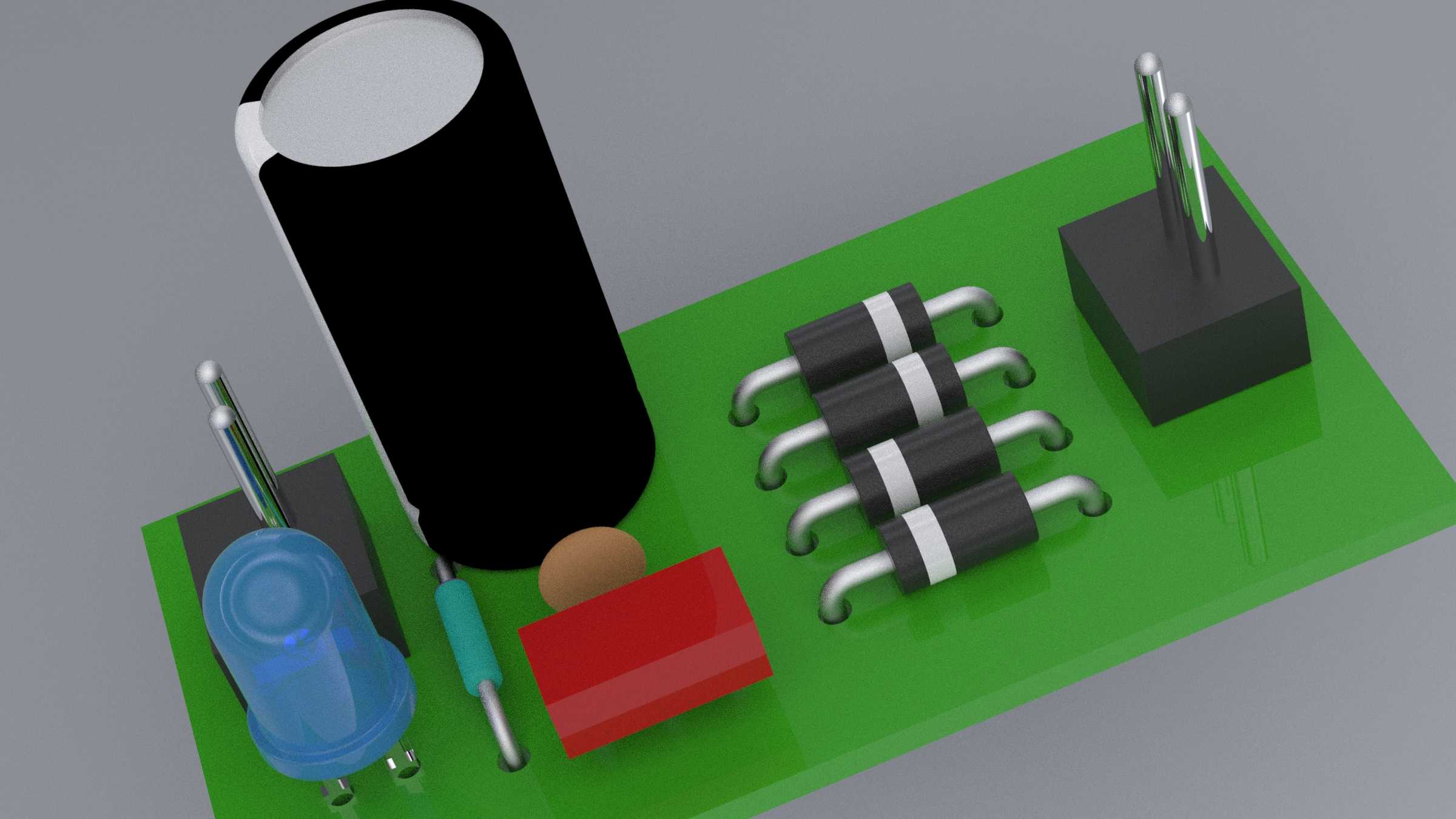

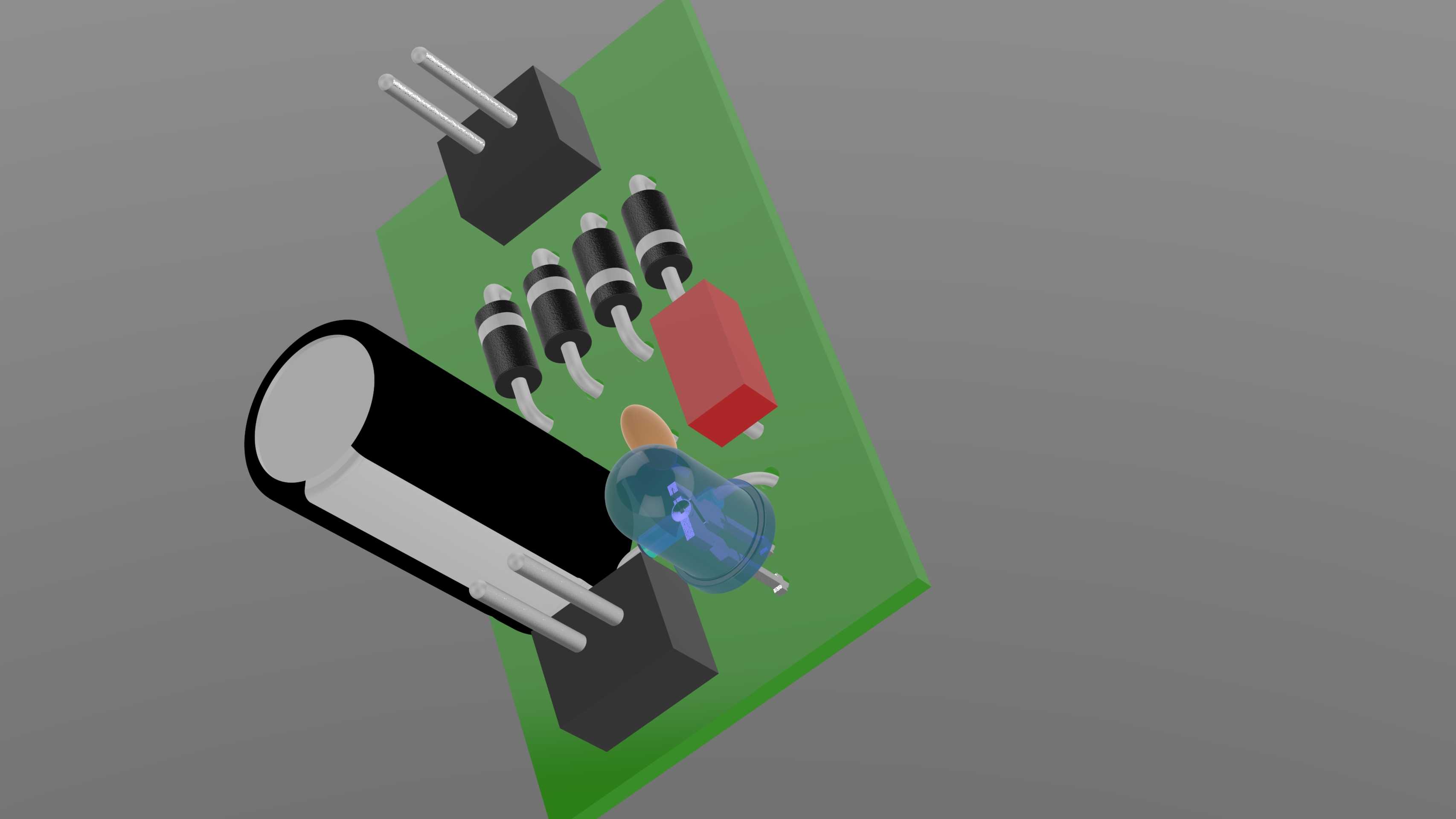

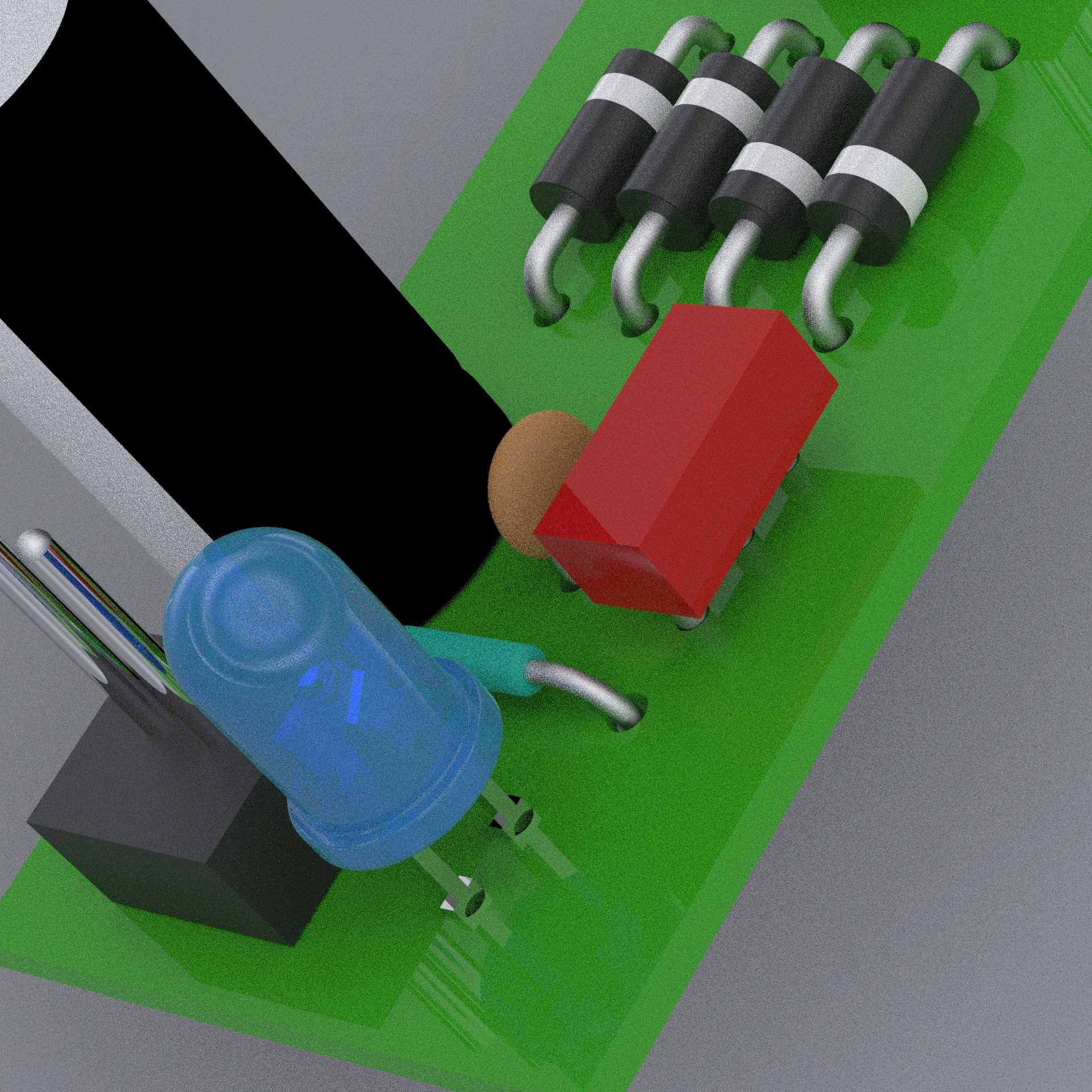

　　这套直流电源PCB板载组件的三维结构，还原了小功率直流供电模块的板上元件实际装配状态，可直接用于教学演示、电路结构验证、小型供电单元的布局参考场景，覆盖学生电子实训、低压小功率设备供电模块开发、电子类科普教具制作等多个实际使用场景。从实际功能来看，该组件承担低压直流回路的整流、滤波、稳压输出作用，板上搭载的电解电容承担输入输出侧的纹波滤除功能，蓝色发光二极管用于电源通电状态指示，多颗色环电阻承担限流、分压、回路阻抗匹配作用，红色方块元件为整流或稳压类半导体器件，插针式接线座用于外部电源输入与直流输出的接线连接，板载的小型瓷片电容用于高频杂波滤除，绿色电阻类元件承担回路限流或温度补偿作用。设计过程中首先确定PCB基板的安装边界，

　　基板采用常规FR-4环氧板厚度，整体外形为矩形结构，边缘预留固定孔位的安装空间，可适配常见的小型塑料壳体、设备内部安装卡槽的尺寸要求，元件布局严格遵循低压直流电路的布线规则，大体积电解电容放置在板边靠近输入侧的位置，避免大体积元件遮挡其他小型元件的焊接操作空间，同时缩短大电流回路的走线长度，减少线路压降带来的供电损耗。功率类元件与发热元件之间预留足够的散热间隙，避免工作过程中热量累积加速元件老化，指示类发光二极管放置在板边靠近设备面板的一侧，方便组装后从设备外部直接观察通电状态，插针接线座放置在板的另一侧边缘，方便外部线束的插拔操作，不会与其他元件产生装配干涉。所有插装元件的引脚长度均按照波峰焊工艺的常规要求设置，

　　伸出PCB背面的长度控制在合理范围，既保证焊接时的焊锡浸润效果，又不会因为引脚过长导致背面与设备壳体或其他结构发生短路。元件之间的间距满足手工焊接、自动贴片焊接的工艺要求，相邻元件的本体不会在贴装或插装过程中发生碰撞，电阻、电容等轴向元件的排布方向尽量保持一致，兼顾生产过程中的插件效率与后期维修的元件识别便利性。从安装适配性来看，该PCB组件的整体厚度包含元件最高凸起高度在内，可适配内部净空高度大于最高元件高度的小型设备腔体，板边的固定孔位可采用铜柱或自攻螺丝直接固定在设备内部的安装柱上，不需要额外设计转接固定结构，输入输出接线座的引脚间距符合常规接插件的尺寸标准，可直接搭配标准规格的接插件完成线束连接，不需要定制特殊规格的连接器。

　　在三维建模过程中，每个元件的外形尺寸均按照实际量产元件的标称尺寸制作，电解电容的直径、高度、引脚间距，电阻的本体长度、直径、引脚弯折半径，发光二极管的本体直径、引脚长度，接线座的本体尺寸、插针间距都与市售常规元件参数保持一致，可直接用于装配干涉检查、结构布局验证，不需要额外调整元件尺寸即可导出用于3D打印壳体的适配验证，也可用于电子装配教学中的装配流程演示，帮助初学者直观理解板载元件的排布逻辑、焊接顺序、各元件在回路中的实际位置关系。实际使用中，这类小功率直流电源PCB组件常作为小型电子设备的内置供电单元，将输入的交流或高压直流转换为设备所需的低压直流电源，为控制回路、传感单元、小型执行元件提供稳定的供电输出，板上元件的选型与布局直接影响电源的纹波水平、负载调整率、长期工作稳定性，建模时还原的元件相对位置，也能帮助设计人员提前评估布线时的大电流回路走向、信号回路与功率回路的隔离效果，避免后期打样出现电磁干扰、散热不足、装配干涉等常见问题。
