18650圆柱锂离子电芯结构三维设计

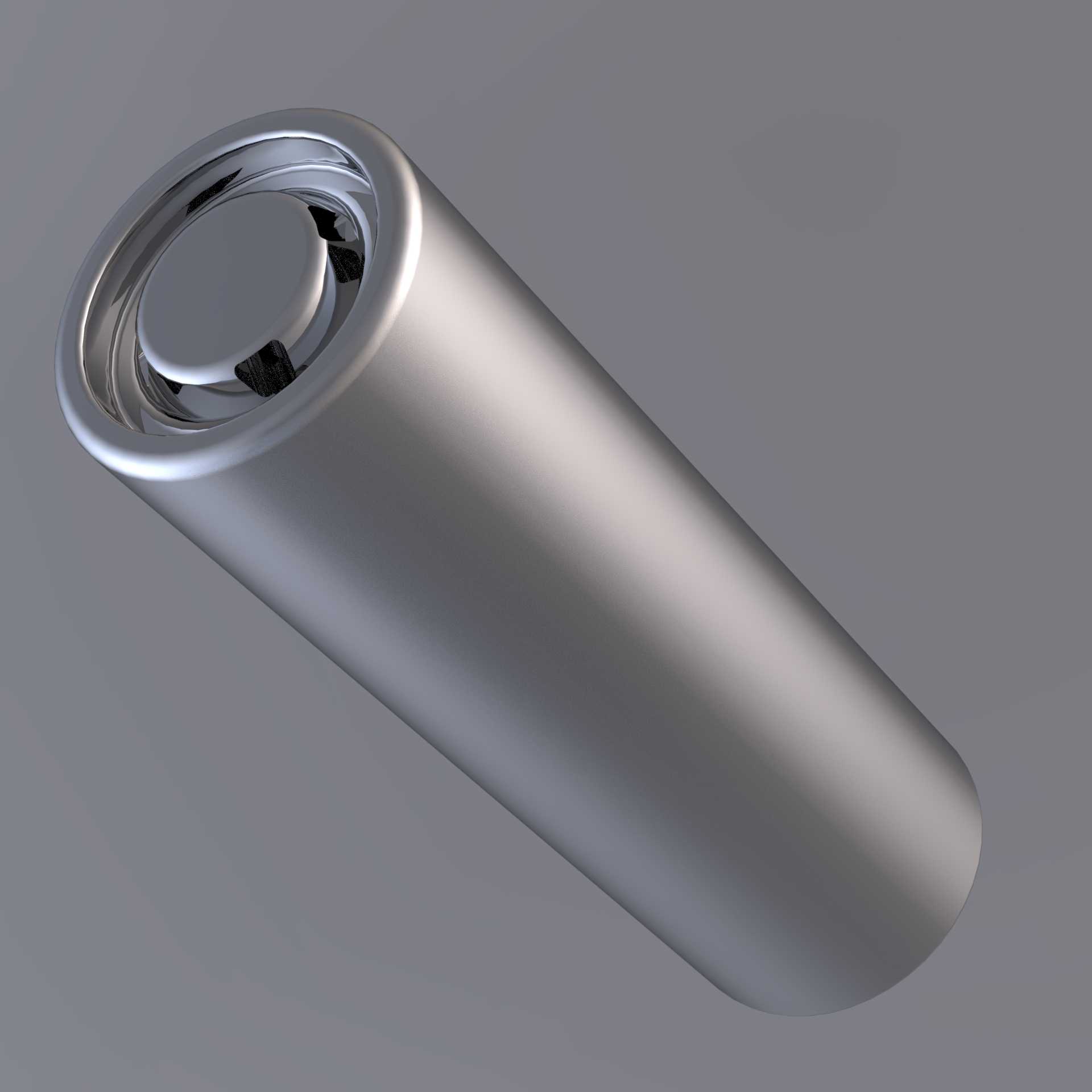

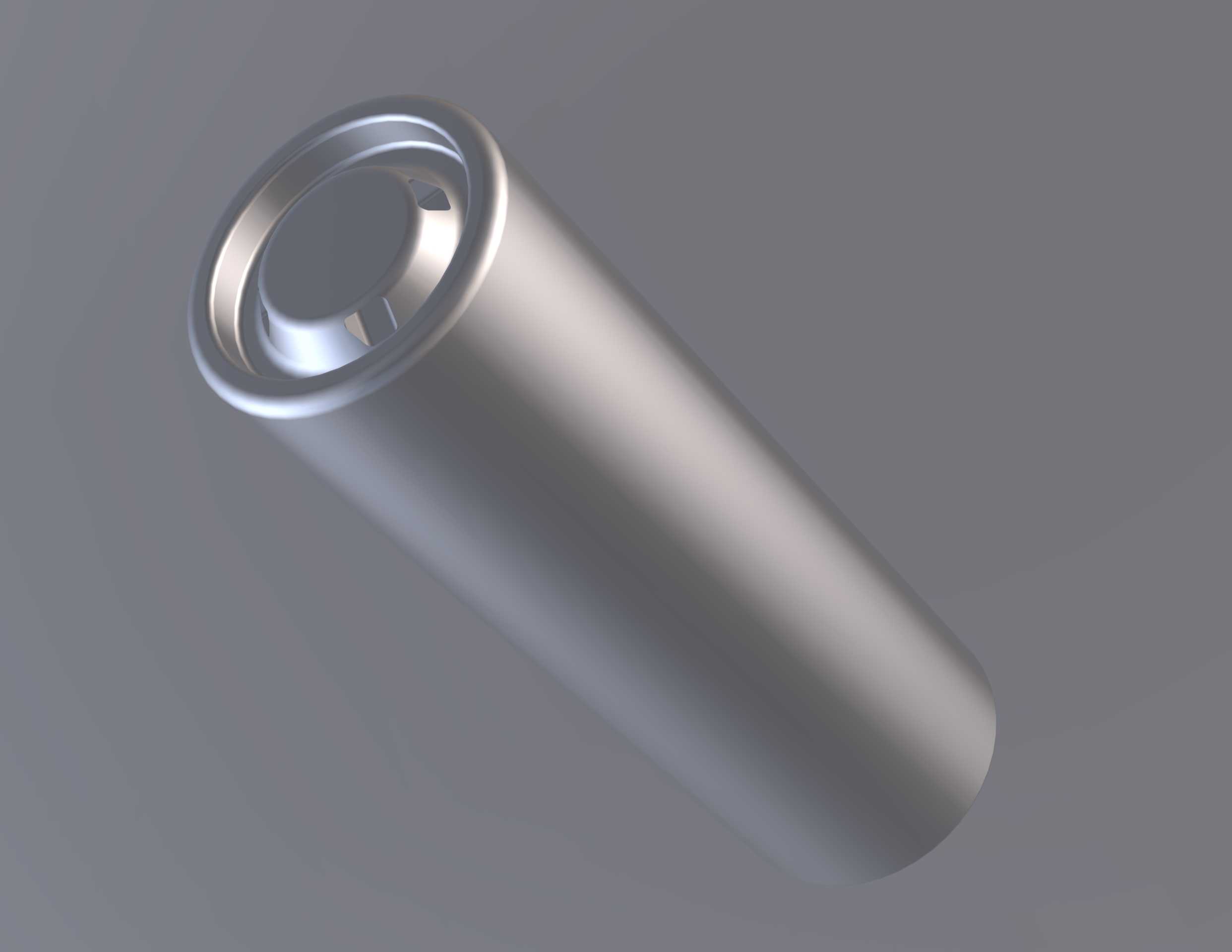

　　做消费电子和小型储能设备结构设计的工程师，对18650圆柱电芯肯定不会陌生，这类电芯是目前小容量储能场景里应用最成熟的标准化圆柱电芯方案，这次的三维结构完整还原了量产18650电芯的全尺寸细节，从外壳钢壳的卷边封装结构，到正极盖帽的泄压安全结构，再到负极底部的绝缘层设计，都按照量产实物的公差要求做了还原，没有做简化处理，方便结构工程师直接调用做装配干涉检查。

　　从实际应用场景来看，这类电芯的覆盖范围极广，早年的笔记本电脑电池包，大多是多节18650电芯通过串并联组合，搭配BMS保护板组成完整的电池组，给笔记本提供稳定的直流供电；现在消费级航拍无人机的动力电源，也有不少机型选用高倍率放电的18650电芯作为动力源，相比软包电芯，圆柱钢壳结构的抗冲击能力更强，能应对无人机飞行过程中的振动和轻微碰撞场景；甚至低轨小卫星的星载备用电源，也会选用经过航天级筛选的18650电芯，依靠其成熟的量产工艺和稳定的循环性能，在太空极端温度环境下提供可靠的电力储备。除此之外，日常常见的移动电源、手持电动工具、便携式储能设备、强光手电筒等产品，也大量使用18650电芯作为核心储能部件，是目前标准化程度最高、供应链最成熟的圆柱电芯规格之一。

　　在功能特性的还原上，这个三维模型重点还原了电芯的几个核心结构细节：正极位置的盖帽组件，包含了顶盖、泄压阀、PTC热敏电阻、绝缘密封圈几个部分，和量产电芯的安全结构完全一致——当电芯内部因为过充、短路出现压力异常升高时，泄压阀会主动破裂释放内部压力，避免出现爆燃风险，PTC元件则会在过流时温度升高自动增大电阻，限制短路电流，这些细节在做电池包结构设计时，是必须考虑的安全边界，不能随意简化。外壳采用镀镍钢壳材质，表面做了哑光金属质感的还原，钢壳的壁厚按照量产常规的0.25mm设计，既保证了壳体的结构强度，能承受卷绕电芯的内部膨胀应力，又尽可能控制了壳体的重量占比，提升电芯的整体能量密度。负极位置的底部和钢壳之间，设计了绝缘垫片，避免电芯在组装入电池仓时出现正负极短路的风险，钢壳底部的圆角也按照量产标准做了R0.5的圆角处理，方便电芯顺利插入电池支架的固定孔位。

　　设计思路上，这个模型完全遵循量产18650电芯的行业通用尺寸规范做全参数化建模，整体外径控制在18mm±0.05mm，总长度控制在65mm±0.1mm，这个尺寸是行业通用的标准化尺寸，所有适配18650电芯的电池支架、电池仓、弹片触点，都可以和这个模型直接匹配，不需要额外调整尺寸。建模时特意把正极盖帽的凸起高度控制在0.8mm，负极的凹陷深度控制在0.3mm，这两个尺寸是和电池弹片接触的关键尺寸，如果尺寸偏差过大，会出现接触不良或者装配干涉的问题——很多新手工程师在建模时容易忽略这个细节，把正极盖帽做的过高或者过低，导致后续打样时电池和弹片无法可靠接触，出现断电问题。另外，钢壳卷边位置的R角也做了精准还原，卷边位置的直径比电芯主体直径大0.1mm，这个细节在做多电芯并排组装时非常重要，如果忽略这个尺寸，会导致电芯支架的固定孔设计过小，电芯无法顺利装入，或者相邻电芯之间的间隙预留不足，出现挤压磨损绝缘层的风险。

　　从安装边界的角度来说，调用这个模型做整机结构设计时，需要预留几个关键的安全间隙：首先是电芯侧面和周边结构件的间隙，建议预留不小于0.2mm的装配间隙，方便电芯顺利装入，同时避免结构件硬摩擦钢壳表面，导致镀层脱落或者壳体破损；其次是电芯正负极和周边导电部件的绝缘距离，正极盖帽周边和非接地金属件的距离建议不小于1mm，避免出现短路风险；另外，电芯表面如果要贴青稞纸绝缘层，需要在模型外径基础上额外预留0.1mm的绝缘层厚度，避免装配时出现过盈挤压。如果是做多串并联的电池包设计，还需要考虑电芯之间的散热间隙，自然散热场景下建议相邻电芯之间预留不小于1mm的间隙，保证充放电过程中产生的热量能顺利散出，避免电芯温度过高影响循环寿命。

　　很多工程师在做电池相关结构设计时，习惯用简化的圆柱体代替18650电芯，往往会忽略正极盖帽、底部圆角、卷边位置的细节，导致后续开模或者打样时出现装配问题，这个完整的三维模型把所有影响装配的细节都做了还原，不管是做单电芯的手持设备结构，还是多电芯组合的电池包设计，都可以直接调用，能有效减少建模时的尺寸核对工作量，避免因为细节遗漏导致的设计返工。另外，模型的所有特征都是可编辑的参数化特征，如果需要调整为其他长度规格的圆柱电芯，比如18500、18350，只需要修改长度参数就可以快速衍生，不需要重新建模，能大幅提升结构设计的效率。
