涅鹏30V指针式直流电压表三维建模作品

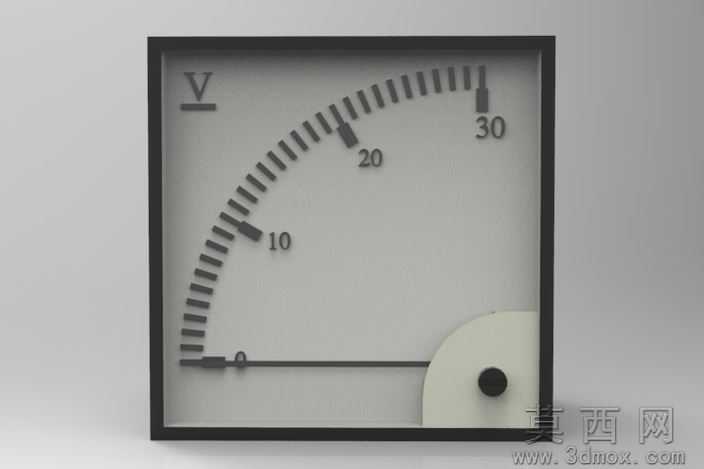

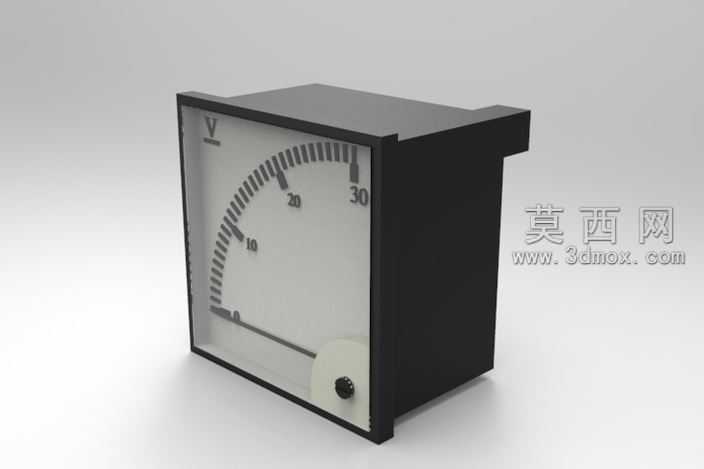

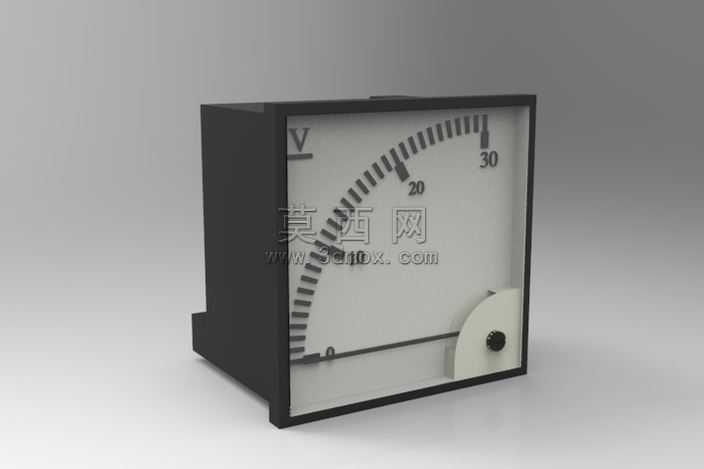

本作品为30V量程指针式电压表的三维建模成果，建模过程严格遵循工业指针式电表的真实结构比例开展。首先在三维建模环境中完成整体轮廓的草绘搭建，以嵌入式安装的方形表壳为基础框架，精准还原表体的安装凸边结构，确保模型符合工业面板开孔安装的尺寸逻辑。建模阶段对表壳的棱角做了符合注塑工艺的微小圆角处理，还原真实塑料表壳的生产工艺特征，避免生硬直角带来的失真感。表盘部分的建模是核心细节环节，先绘制圆形表盘基准面，按照0-30V的量程刻度分布，逐段还原弧形刻度线的疏密变化，刻度数值10、20、30的位置严格匹配指针偏转角度的线性对应关系，表盘左上角的电压单位标识“V”也按照真实电表的排版位置精准放置，还原模拟电表的读数视觉特征。指针组件采用薄片状实体建模，还原金属指针的纤细形态，指针转轴位置的结构做了细节还原，对应表盘下方的调零旋钮结构，该旋钮采用带防滑纹理的圆柱造型，还原真实电表的调零操作部件特征。材质与渲染阶段，表壳部分采用哑光黑色工程塑料材质，调整材质的粗糙度参数模拟磨砂塑料的漫反射质感，避免过度反光带来的塑料廉价感；表盘基底采用乳白色哑光塑料材质，刻度线与数值采用深灰色印刷质感，还原纸质表盘覆透明保护片的视觉效果；指针采用抛光金属材质，添加微弱的金属反光属性，模拟钢制指针的质感；表壳正面的透明表蒙采用高透亚克力材质，调整折射率与轻微的反射参数，还原透明保护罩的真实光学效果，既能够清晰展示内部表盘结构，又带有微弱的环境反光提升真实感。结构设计上还原了嵌入式电表的后部腔体结构，表体后部的延伸腔体用于容纳内部测量机芯，整体结构拆分符合真实电表的装配逻辑，表壳的壁厚、安装边的厚度都按照真实电工仪表的尺寸规范设置，没有出现结构失真的问题。渲染阶段采用柔和的工作室布光，主光源从斜上方照射，突出表盘的刻度细节与表壳的立体轮廓，辅光源补光消除暗部死黑，让模型的各个结构细节都能够清晰呈现，背景采用浅灰色渐变背景，突出电压表主体的视觉焦点，整体渲染效果贴近工业产品展示的真实质感，可用于电工教学演示、电气柜装配模拟、工业场景可视化等场景使用。
