45度比例弯头法兰式传感连接肘部构件

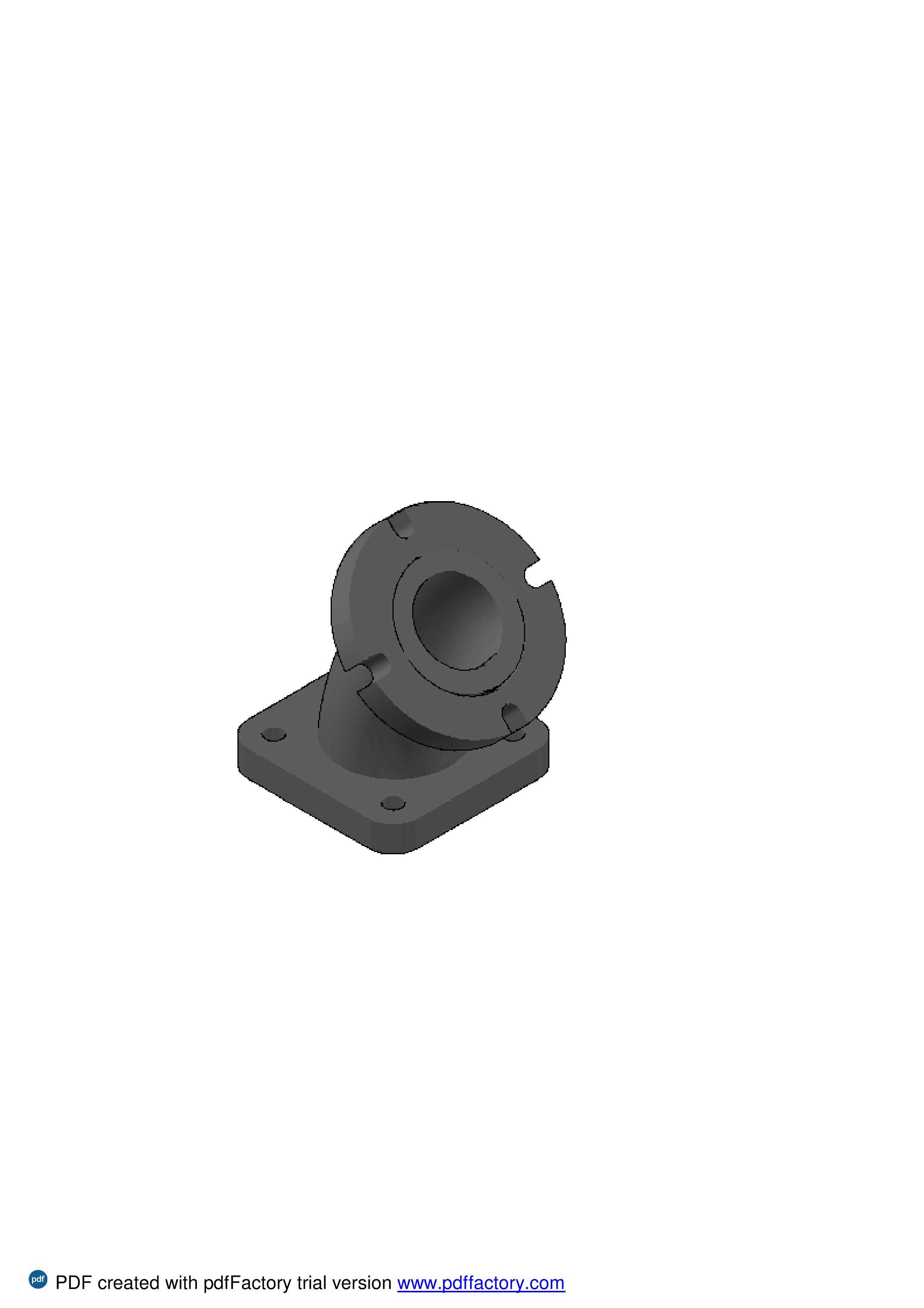

　　在工业传感检测的管路布设场景里，这类带法兰安装底座的肘部弯头构件，主要承担管路转向同时承载传感元件安装定位的作用，常见于流体输送管线的压力、流量检测点位，需要兼顾管路转向的流道顺畅性与传感元件的安装稳固性，避免管线弯折处出现紊流干扰检测精度，同时要保证安装后传感元件的检测端面正对流体流向，减少检测误差。从结构设计来看，构件整体分为方形安装底座与弯转头部两个核心部分，底座采用带安装孔的方形法兰结构，四个安装孔对称分布在底座四角，孔位公差按照IT7级精度控制，适配M6规格的内六角圆柱头螺栓安装，安装时可通过调整螺栓锁紧力矩保证底座与安装面的贴合度，密封面的平面度控制在0.02mm以内，避免流体介质从安装接缝处渗漏。

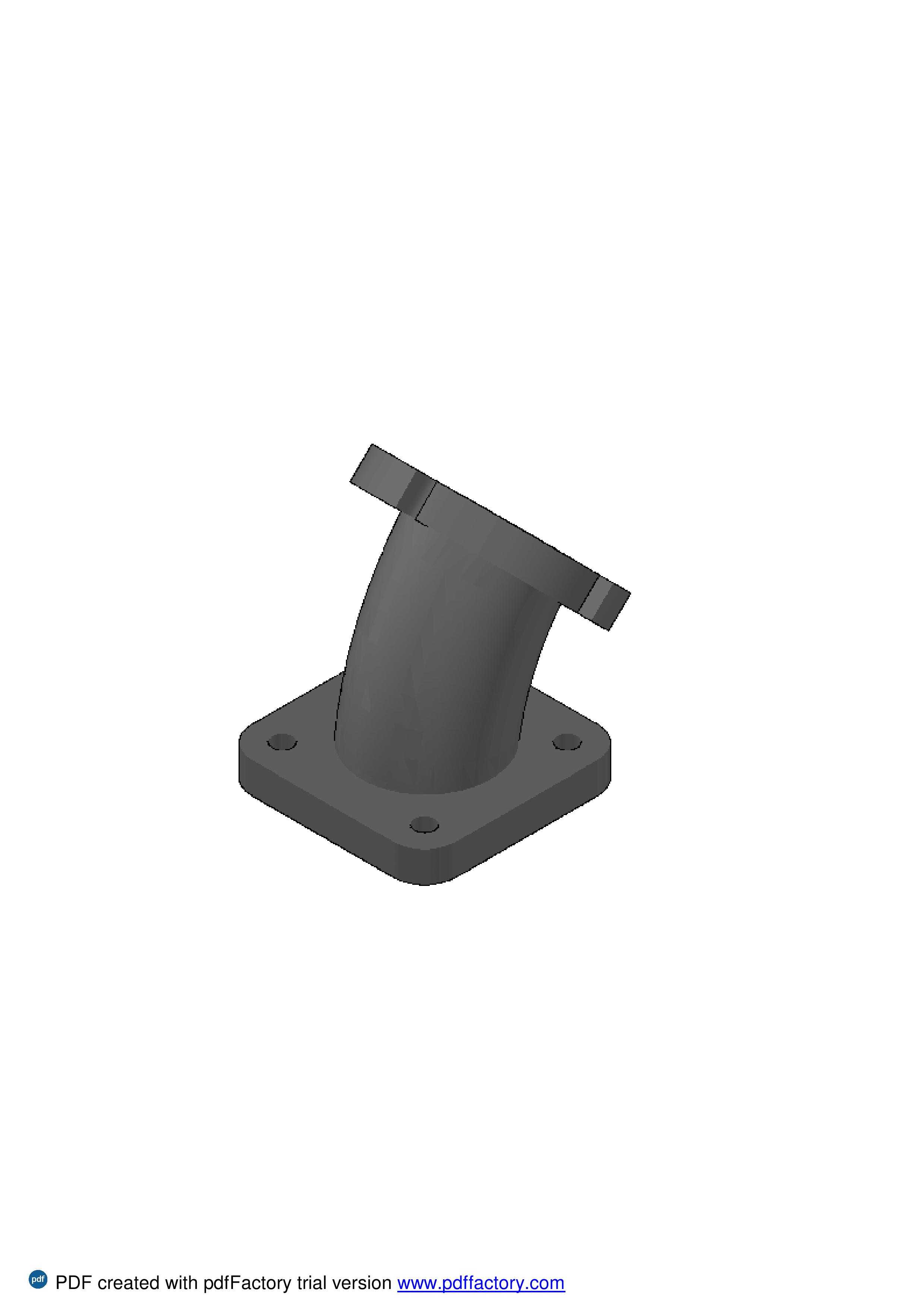

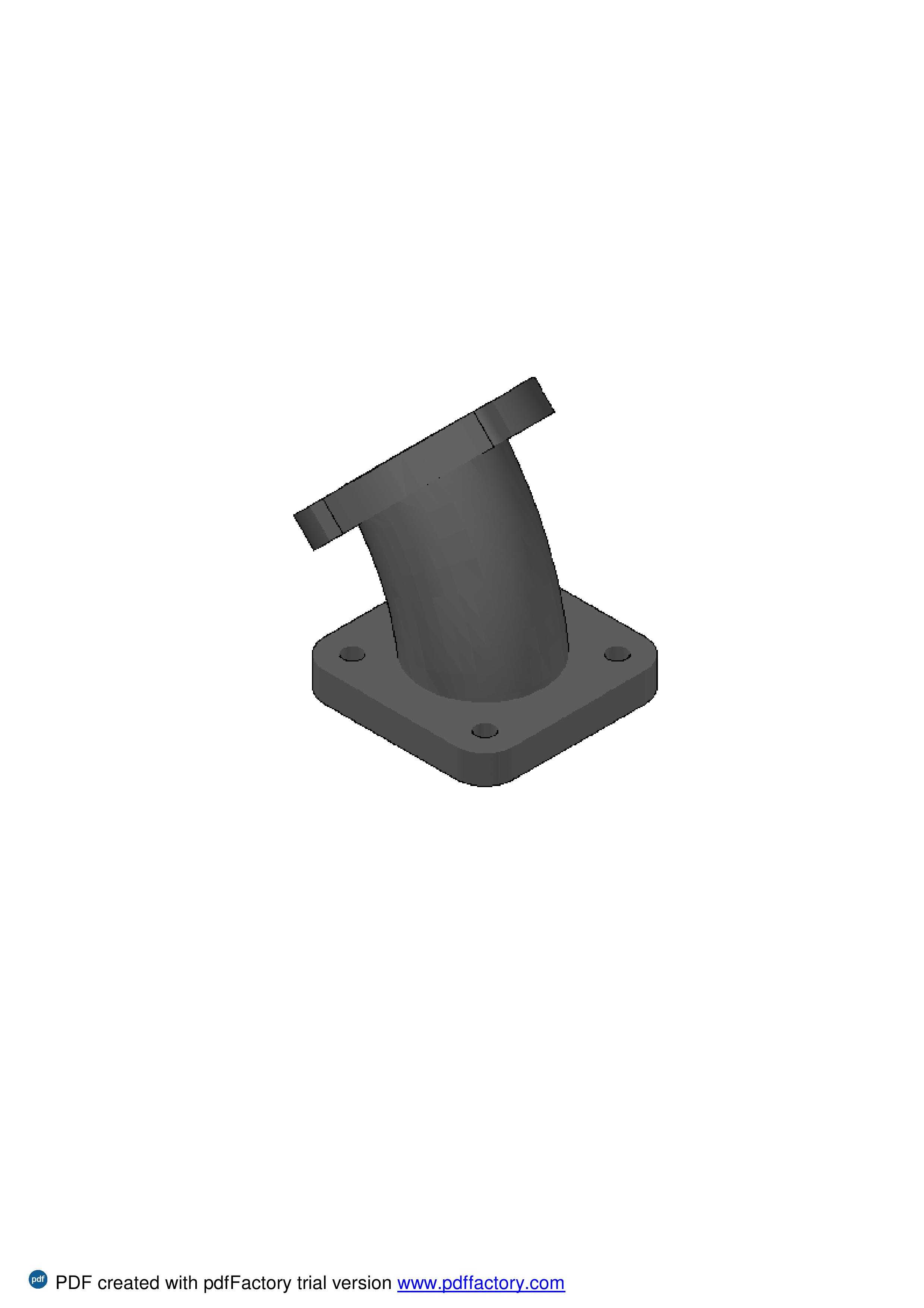

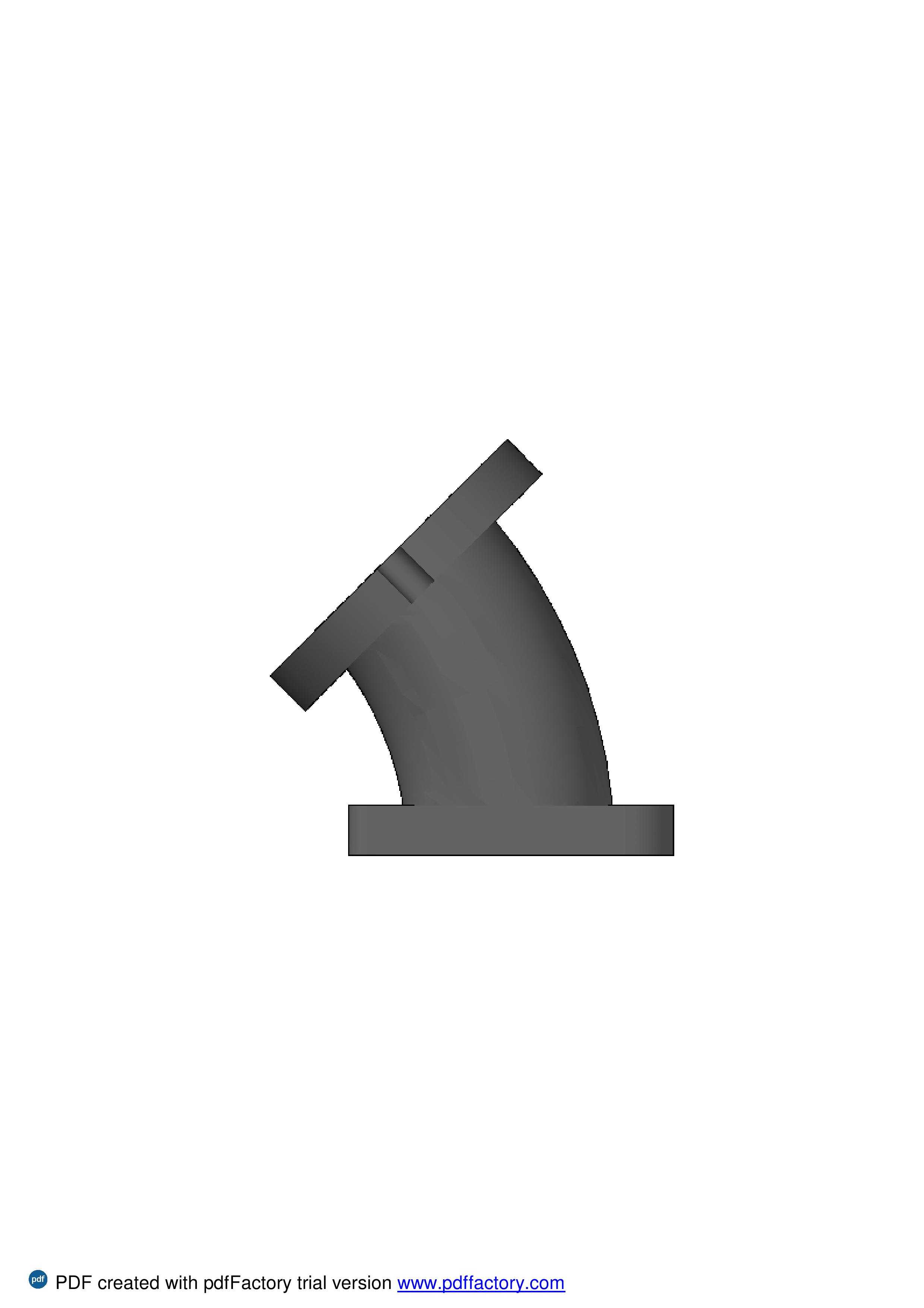

　　弯转头部采用45度弯角设计，流道内壁做圆弧过渡处理，过渡圆角半径按照流道通径的1.2倍设置，最大程度降低流体流经弯头时的阻力损失，减少管路系统的压损，同时避免流体中携带的固体杂质在弯折处堆积堵塞。头部的法兰连接面设置有定位卡槽与密封槽，密封槽适配O型橡胶密封圈，安装时密封圈压缩量控制在20%-25%之间，既保证密封性能，又避免密封圈过度压缩出现永久变形失效。设计过程中首先根据管路通径确定流道的最小通径尺寸，保证流体通流面积不小于对接管路的通流面积，避免弯头处出现节流效应；其次根据安装空间的边界限制，确定方形底座的外形尺寸，底座边缘到安装孔中心的距离不小于螺栓直径的1.5倍，保证安装时螺栓有足够的操作空间，

　　同时避免底座边缘应力集中导致安装后出现开裂。弯转部分的壁厚按照管路额定工作压力的1.5倍安全系数计算，采用等壁厚设计，避免壁厚突变处出现应力集中，在底座与弯转头部的连接位置设置过渡圆角，降低应力集中系数，提升构件的承压能力。在实际选型应用时，需要先确认对接管路的通径与工作压力等级，匹配对应规格的肘部构件，同时核对安装面的螺栓孔位分布尺寸，保证安装孔位与设备预留安装位完全对中，避免强行锁紧螺栓导致构件出现内应力，长期使用下出现变形开裂。安装时首先将O型密封圈嵌入头部的密封槽内，在密封圈表面涂抹少量硅脂减少安装时的摩擦损伤，随后将底座对准安装面的定位销孔，先穿入定位销完成预定位，再依次对角锁紧四个安装螺栓，

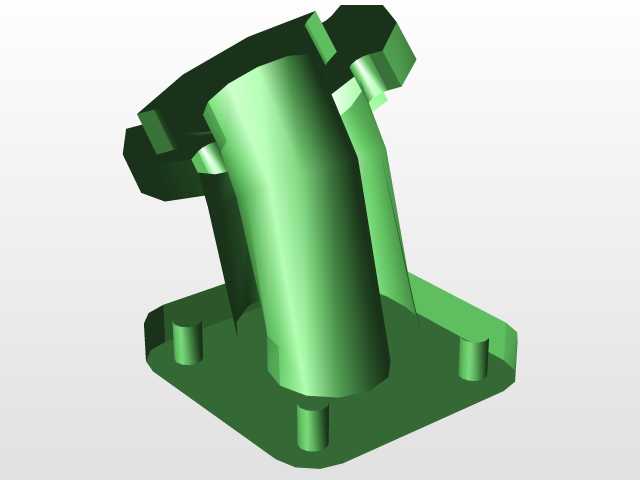

　　锁紧过程中采用力矩扳手分三次逐步加力到额定力矩，避免单次锁紧力矩过大导致底座变形。构件的材质可根据输送介质的腐蚀性选择，普通水、油类介质可采用铸铝材质降低整体重量，腐蚀性介质则采用304不锈钢材质提升耐蚀性能，不同材质的构件壁厚会根据材料的强度参数做对应调整，保证承压能力满足工况要求。这类肘部构件在自动化生产线的流体检测工位、液压系统的压力检测点位、暖通管路的流量检测位置都有广泛应用，相比普通直角弯头，45度的弯转角度流阻更小，同时集成的安装底座可以直接固定传感元件，不需要额外加装传感安装支座，减少管路系统的连接点位，降低泄漏风险，同时缩减整体安装空间，让管线布设更加紧凑。在建模过程中，需要重点保证流道内壁的曲面顺滑度，采用放样曲面构建流道结构，避免出现折线、台阶等结构缺陷，安装孔的位置度公差控制在0.1mm以内，保证安装时的互换性，密封槽的尺寸精度按照H7级公差控制，保证密封圈的压缩量在设计范围内。
