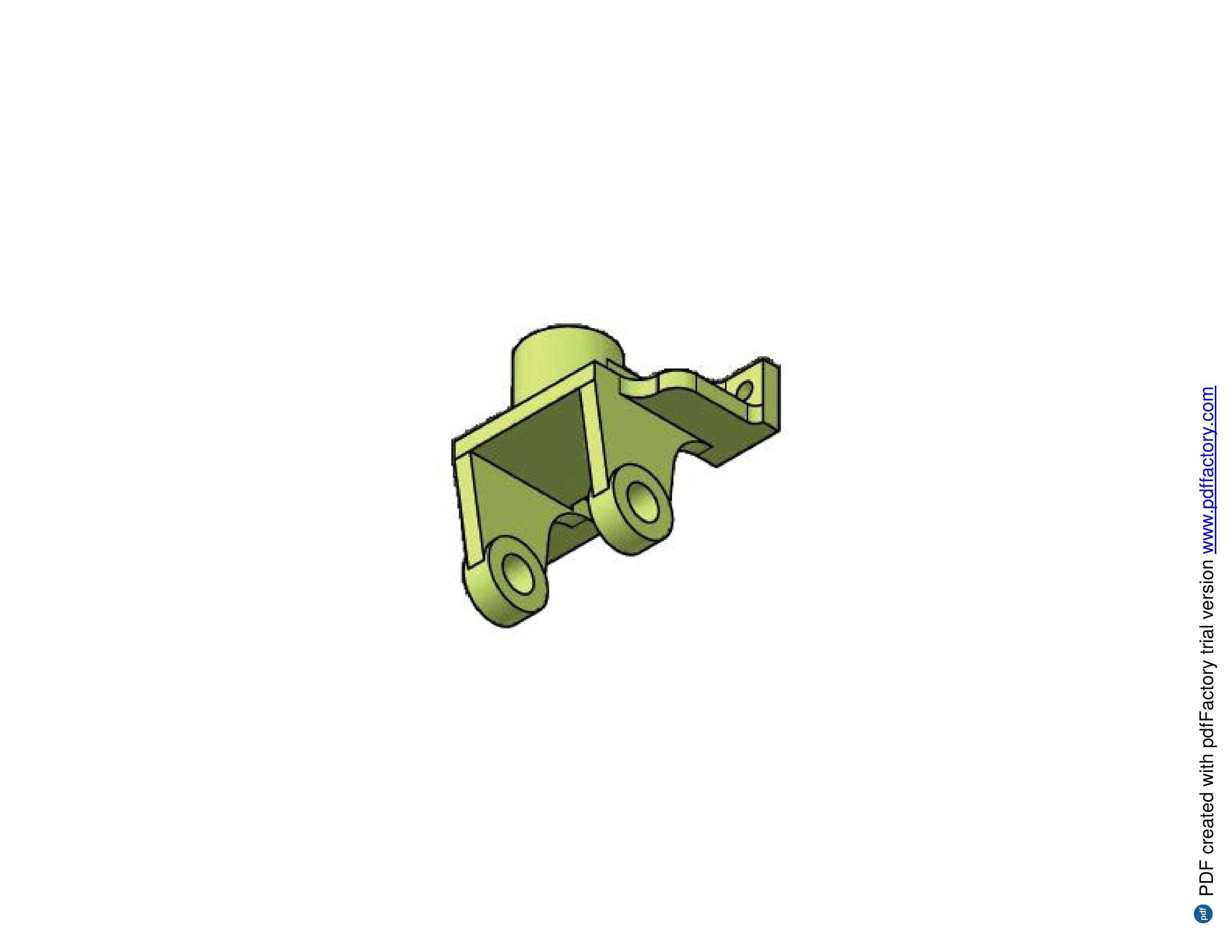

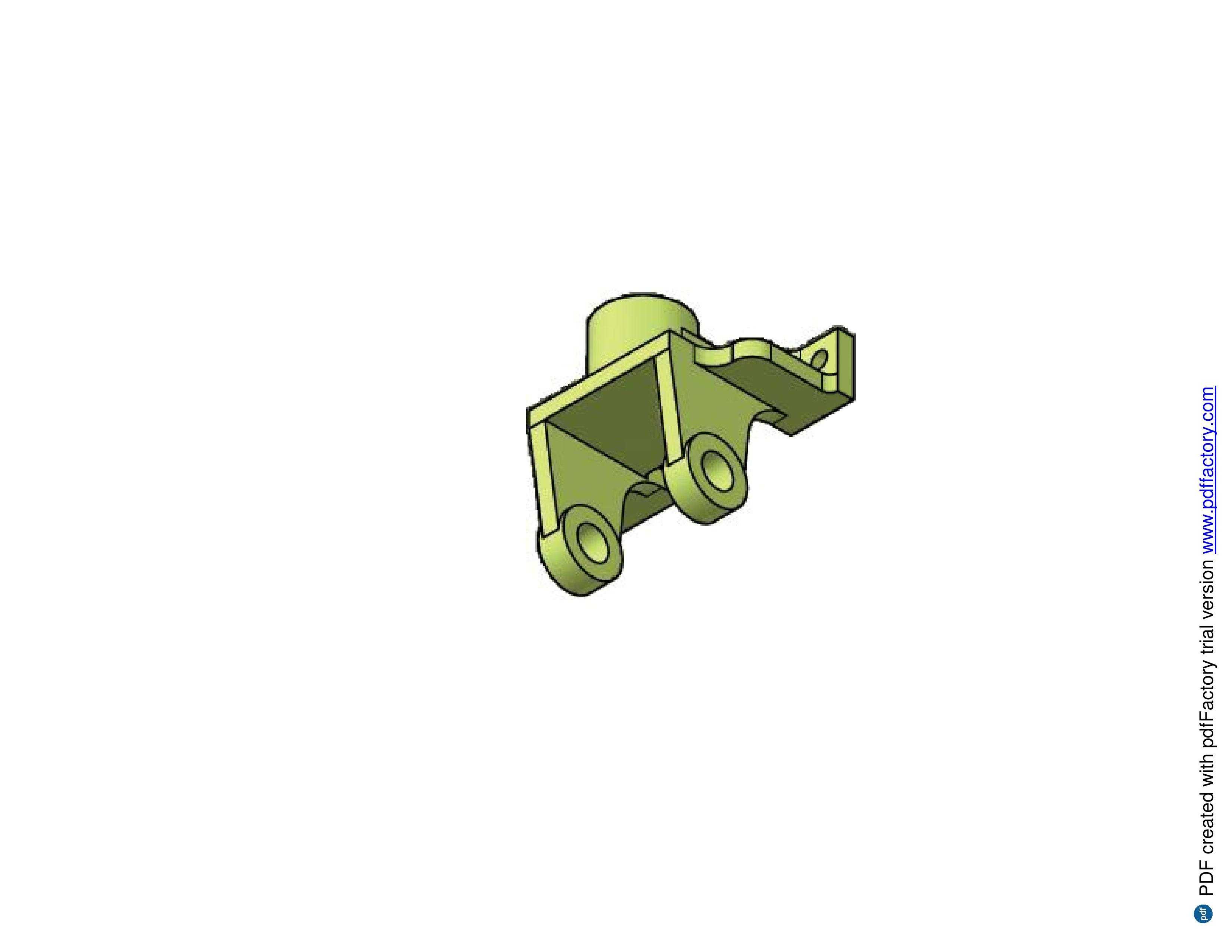

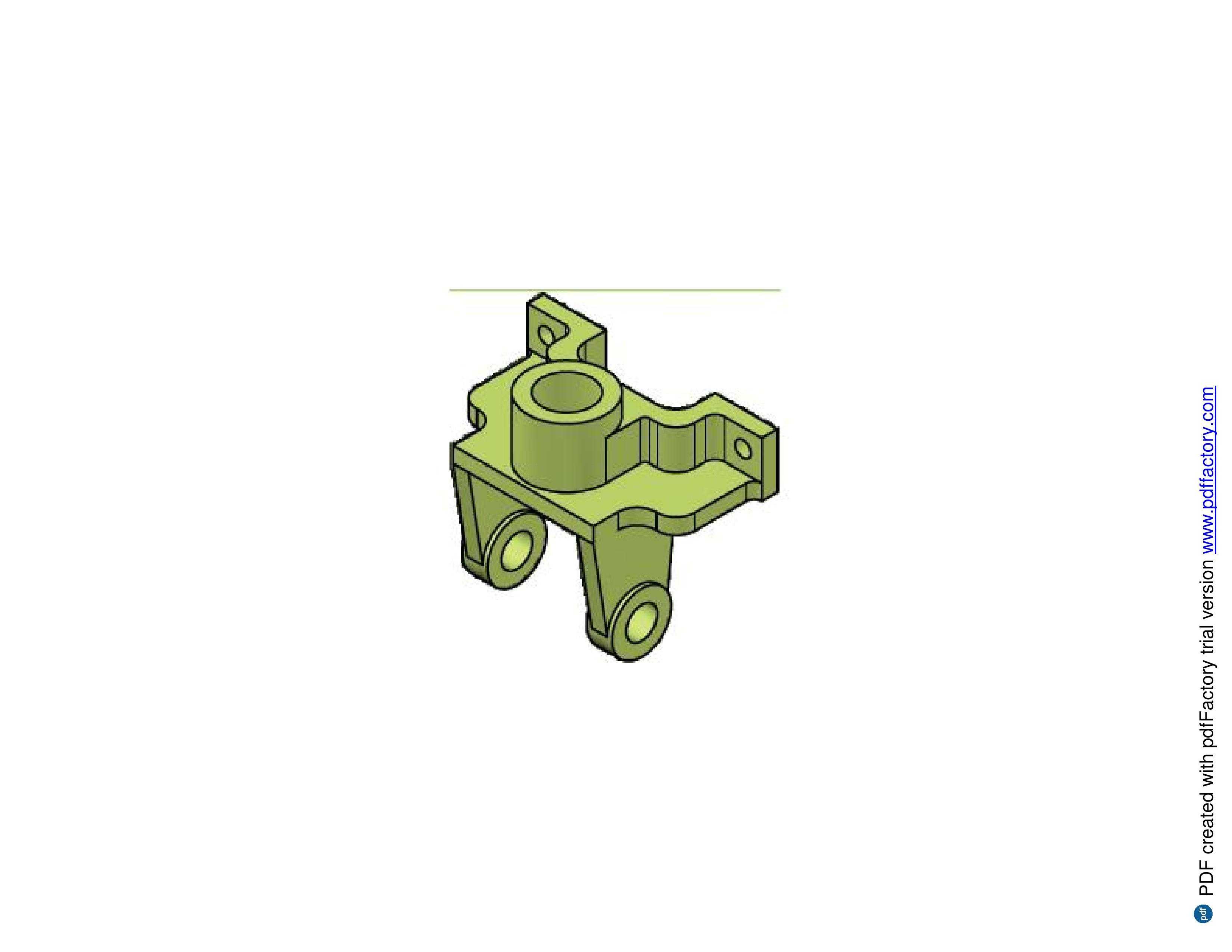

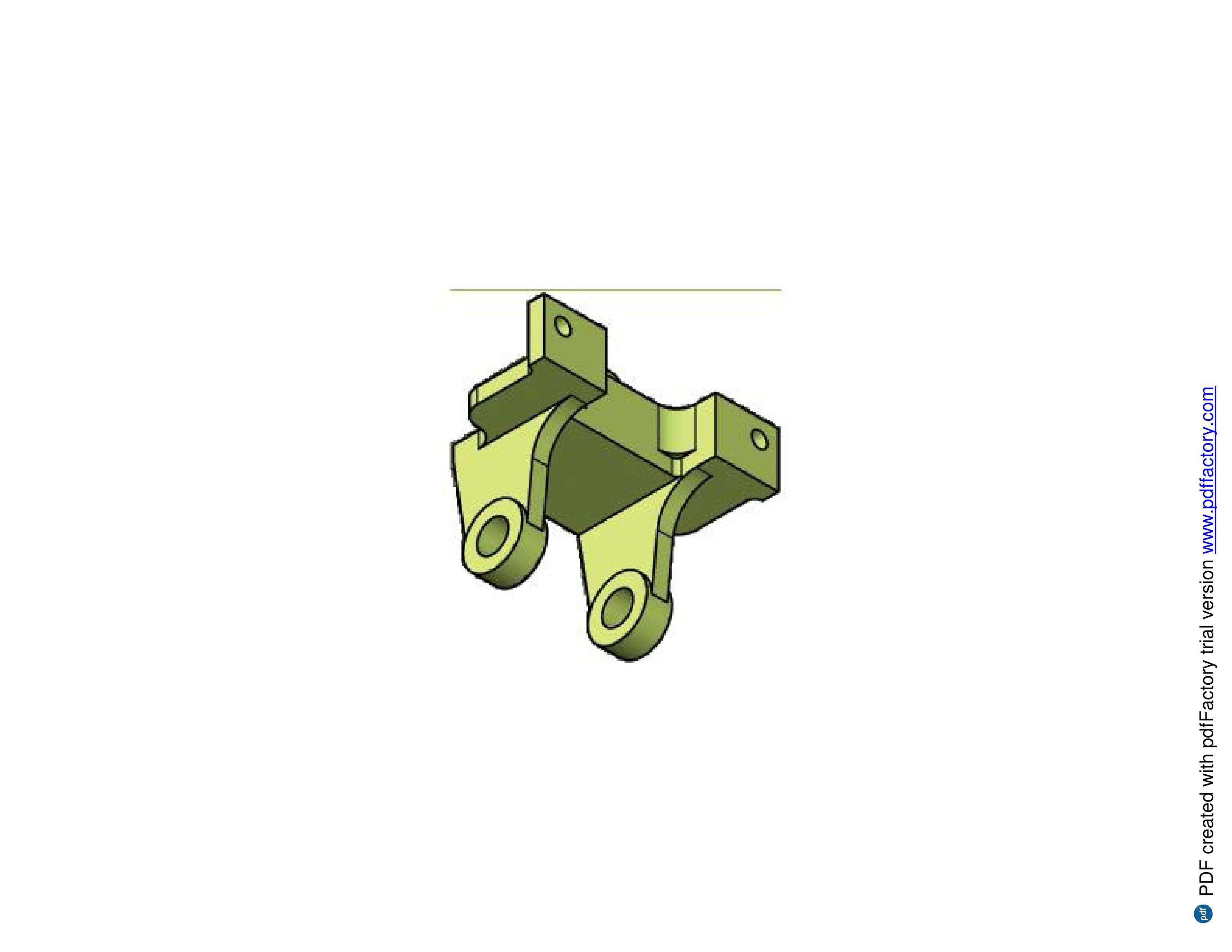

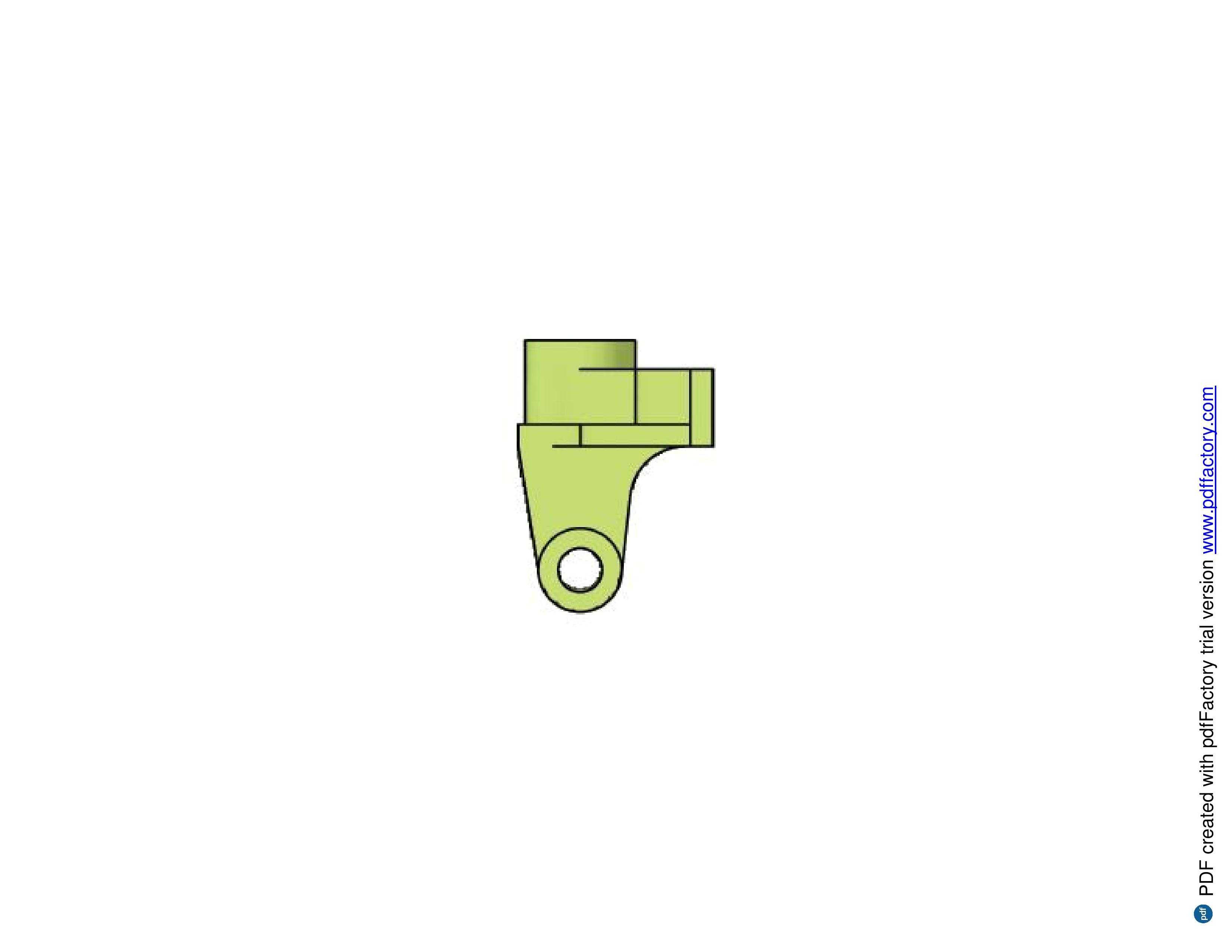

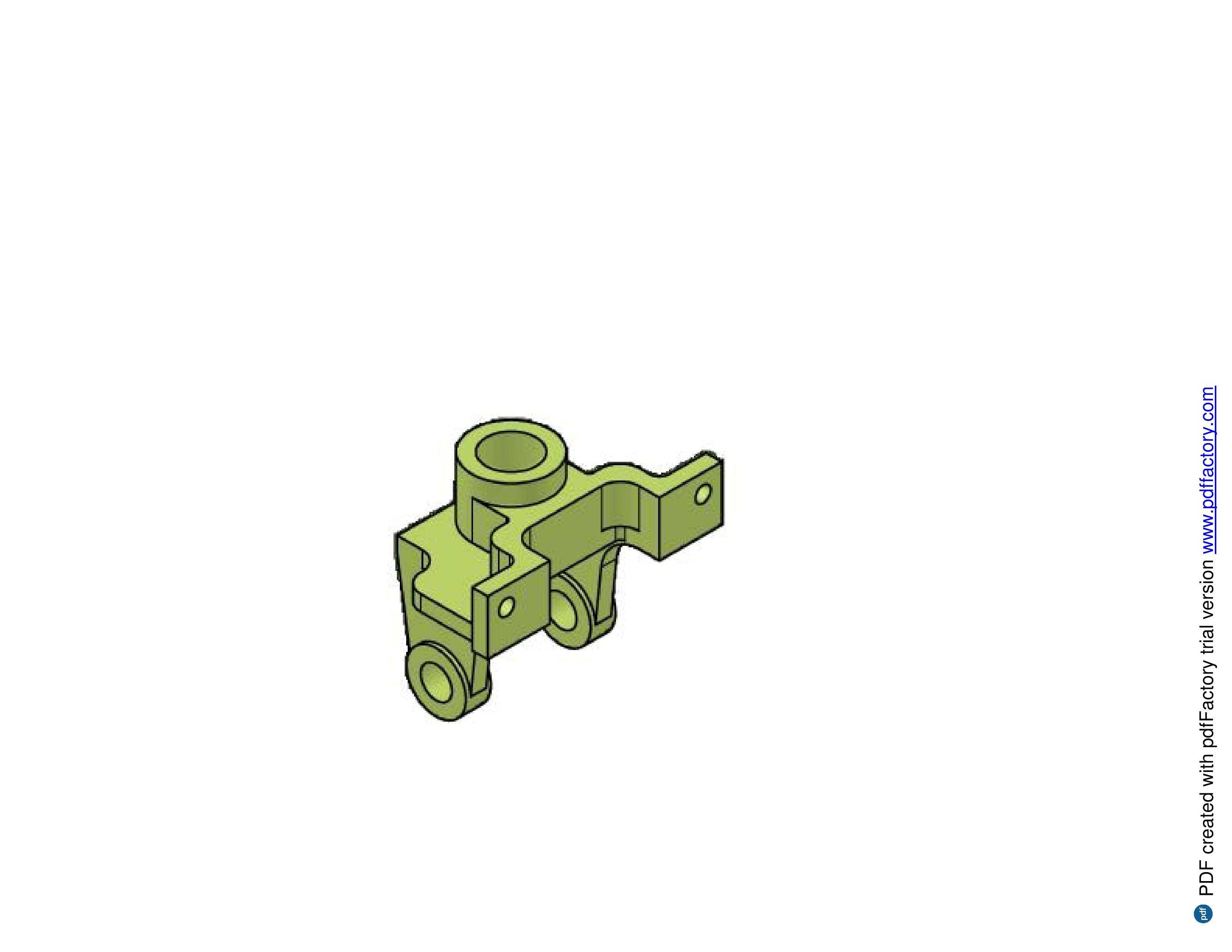

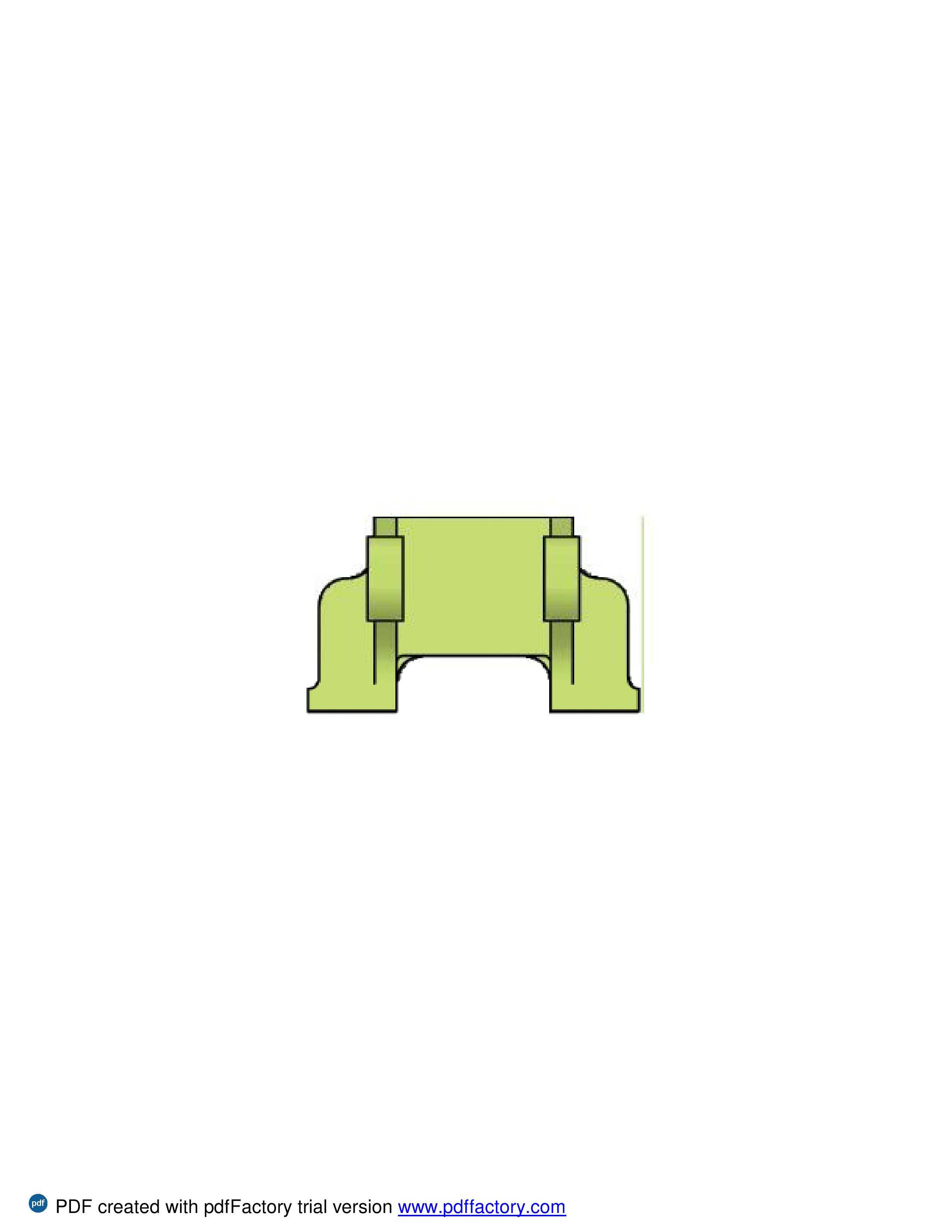

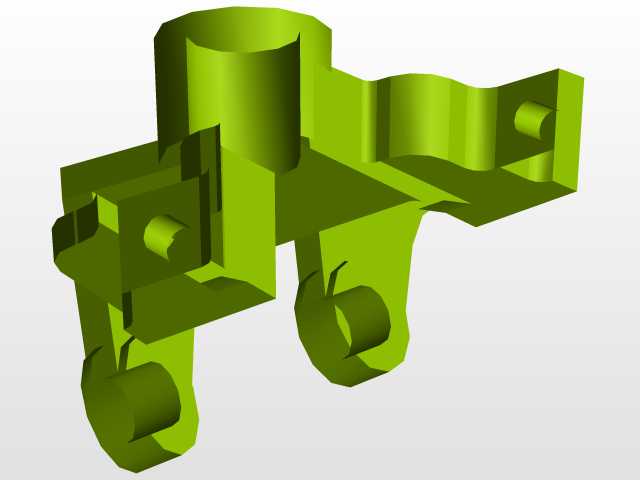

1:1比例伞齿轮传动配套支撑支架

　　在中小功率的正交轴传动场景里，锥齿轮的啮合精度直接决定整套传动机构的运行寿命与噪音表现，而配套的支撑支架作为齿轮副的安装基准，其结构设计的合理性往往比齿轮本身的加工精度更影响最终装配效果。这款伞齿轮支架采用1:1等比例建模还原，完全匹配对应规格锥齿轮的安装定位需求，可直接用于正交传动模组的安装基座设计参考。从实际应用场景来看，这类支架常出现在小型自动化设备的动力转向段、轻工机械的进给传动单元、仪器仪表的力矩传递机构中，承担着固定锥齿轮轴系、保证两啮合齿轮轴交角精度、承载传动过程径向与轴向载荷的核心作用。不同于普通的平板式安装座，这款支架采用了一体化的弯折支撑结构，主体承力部分做了加厚的立筋设计，能够抵消锥齿轮啮合时产生的轴向分力，

　　避免长期运行后支架出现形变导致齿轮啮合间隙变大、打齿等问题。设计过程中优先考虑了安装边界的兼容性，支架上的两个同轴轴承安装孔位严格对应锥齿轮轴的跨距要求，孔位的同轴度公差参考通用机械传动的安装标准设定，侧伸的安装耳板上预留了对应规格的螺栓过孔，可直接固定在设备的安装基板上，不需要额外加工转接板。上部的凸台结构用于适配输入轴端的轴承座安装，凸台的高度经过匹配计算，刚好能让输入轴端的锥齿轮与输出轴端的锥齿轮在节锥位置完全贴合，不会出现齿面啮合偏载的情况。从结构细节来看，支架的所有转角位置都做了铸造圆角处理，既符合铸件的工艺要求，也能减少应力集中点，在承受交变载荷时不容易出现开裂问题。两个轴承安装孔的端面都预留了轴承端盖的安装止口，

　　方便后期装配时做轴向定位与密封，避免润滑脂泄漏或者外界粉尘进入轴承位影响使用寿命。侧方的安装耳板与主体承力结构之间做了三角加强筋连接，能够提升耳板的抗弯折能力，即便是设备运行过程中产生振动，也不会出现安装螺栓松动导致的支架移位问题。在实际选型使用时，需要注意支架的安装平面平面度要求，固定时要保证支架底面与设备安装基面完全贴合，避免因安装面不平导致轴承孔位偏斜，进而影响齿轮的啮合精度。轴系装配时要先调整好两个锥齿轮的啮合间隙，再锁紧轴承端盖的固定螺栓，避免过紧导致齿轮运转卡滞，过松则会出现回程误差过大的问题。这款支架的建模过程完全遵循实际加工工艺要求，所有的壁厚都保持均匀，没有出现壁厚突变的情况，不管是采用铸造加工还是3D打印打样，

　　都不会出现缩孔或者形变的问题。对于做小型传动机构设计的工程师来说，这款模型可以直接套用在对应的正交传动模组中，不需要重新绘制支架的基础结构，只需要根据实际的轴径、安装空间微调孔位尺寸与安装耳板的位置即可，能够大幅缩短结构设计的周期。另外支架的结构设计也兼顾了轻量化需求，在非承力的位置做了适当的挖空处理，在保证整体结构强度的前提下，尽可能降低支架本身的重量，适合用在对设备自重有要求的移动类自动化设备上。
