手摇式蜗轮蜗杆传动机构结构设计

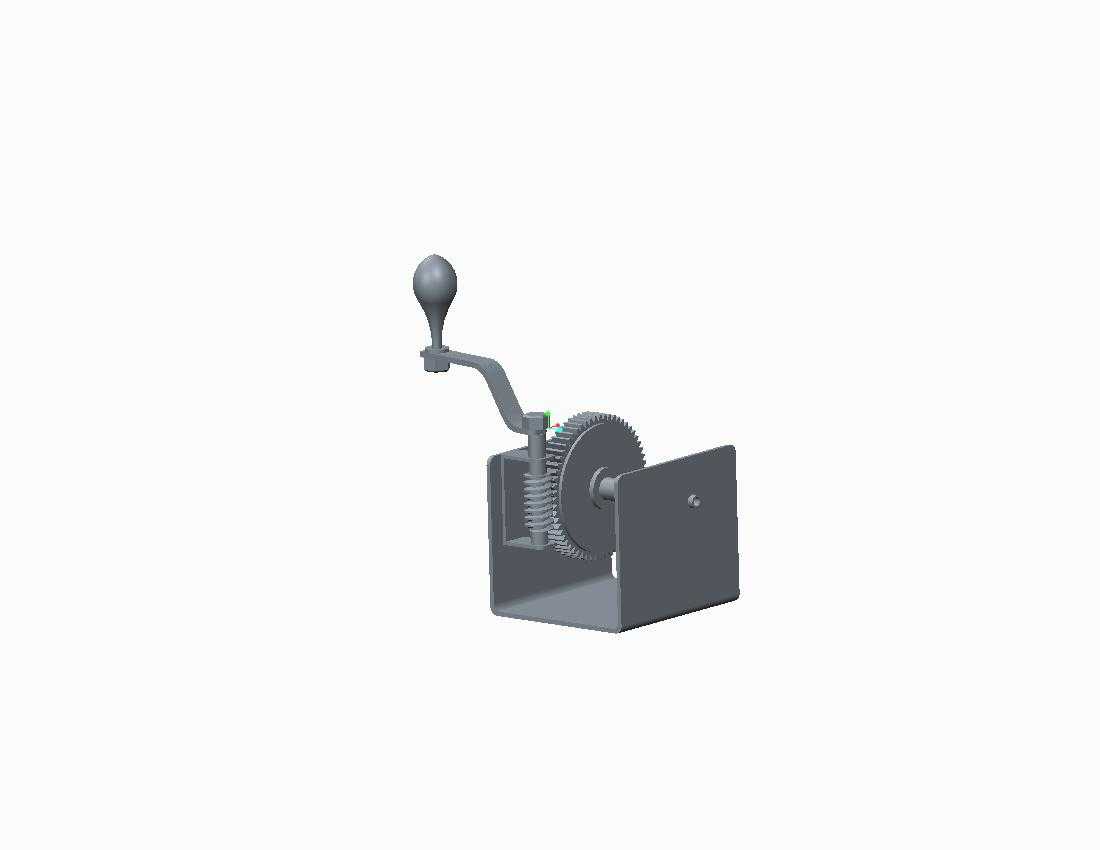

　　这套手摇驱动的蜗轮蜗杆传动结构，常被用在小型手动调节工位、轻载起重辅助装置、教学演示教具以及小型设备的进给调节单元中，核心是利用蜗杆蜗轮的大传动比特性，把人手摇动摇杆的高速低扭矩输入，转化为输出轴端的低速大扭矩转动，同时依靠蜗轮蜗杆副的自锁特性，避免负载端反向带动输入轴回转，省去额外的制动锁紧结构。从结构布局来看，整套组件采用L型弯折的安装支架作为承载基体，支架的两个垂直立面分别承担蜗杆组件、蜗轮组件的安装定位功能，其中蜗杆的安装孔位与蜗轮的安装轴孔保持严格的中心距公差，这是保证蜗轮蜗杆齿面正确啮合、减少运转卡滞与齿面磨损的核心设计要点，建模过程中需要严格按照选定模数的蜗轮蜗杆啮合参数，校验两者的中心距偏差、轴线垂直度偏差，

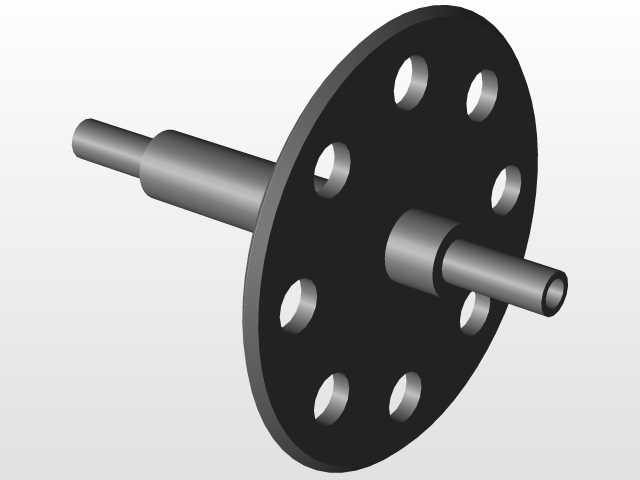

　　避免出现齿侧间隙过大或者啮合干涉的问题。摇臂组件的设计充分考虑了手动操作的人机工程需求，球形握把的直径适配人手握持的尺寸，摇臂的回转半径经过力矩匹配，既不会因为半径过小导致操作费力，也不会因为半径过大造成操作空间的浪费，握把与摇臂之间采用转动配合结构，摇转过程中握把可相对摇臂自转，减少手掌与握把之间的滑动摩擦。蜗轮输出端采用轴伸式结构，可直接连接负载转盘、卷筒或者调节丝杆，输出轴的支撑段设置在支架立面的轴孔内，可根据负载大小选配铜套或者滚动轴承作为转动支撑，降低转动过程中的摩擦阻力。安装边界方面，整套结构的外轮廓尺寸适配小型设备的安装空间，支架底部预留了安装固定的通孔，可通过螺栓直接固定在设备基座或者工作台面上，

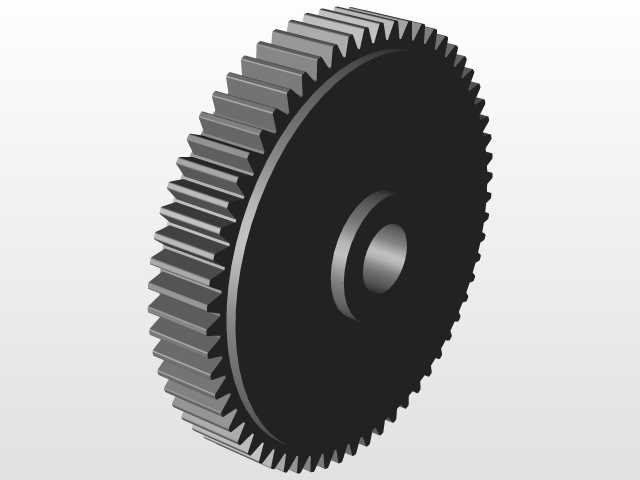

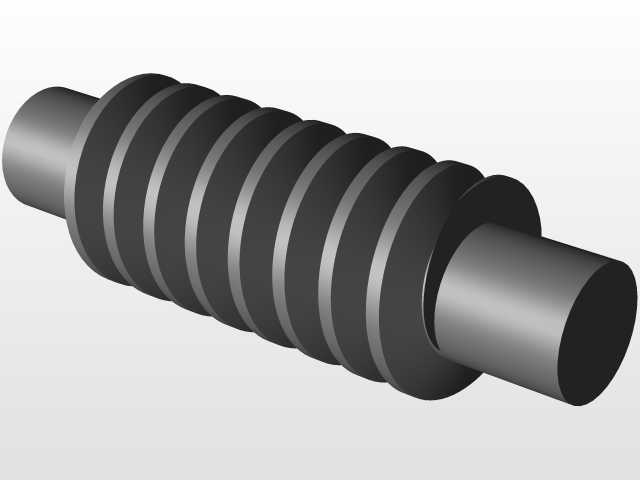

　　安装时需要保证支架的安装基准面与负载的回转轴线保持平行，避免输出轴承受额外的径向弯矩。齿形设计上采用普通圆柱蜗杆传动形式，加工工艺成熟，普通滚齿设备即可完成蜗轮的齿形加工，蜗杆可通过车床车削后进行齿面淬火处理，提升齿面的耐磨性能，延长整套机构的使用寿命。在实际应用场景中，这类手动蜗轮蜗杆结构不需要额外的动力源，完全依靠人力驱动，非常适合无供电场景下的轻载调节作业，比如小型闸门的开度调节、手动卷扬机构的升降驱动、试验台架的位置微调等场景，自锁特性可以保证调节到目标位置后不会因为负载作用出现位置偏移，不需要额外设置锁紧销或者抱闸机构，简化了整体结构。建模过程中对各个配合面的公差进行了合理分配，蜗杆轴与支架孔的配合采用间隙配合，

　　保证蜗杆转动灵活无卡滞，蜗轮与输出轴的连接采用平键周向固定，传递扭矩过程中不会出现周向打滑，支架的弯折处设置了加强圆角，避免应力集中导致支架受力变形，影响啮合精度。整套结构没有冗余的设计部件，所有零件都承担明确的功能，零件数量少，装配流程简单，维护时只需要定期在齿面涂抹润滑脂，减少齿面磨损即可，不需要复杂的维护保养流程。
