鼓式制动总成结构三维设计

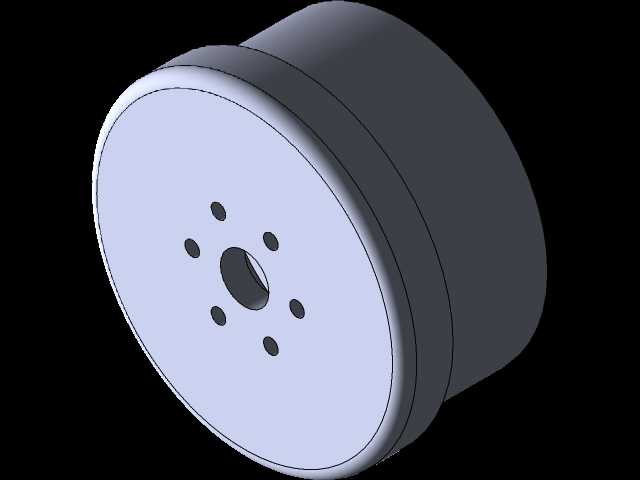

　　在商用车、低速重载工程车辆以及部分乘用车辆的轮边制动系统中，鼓式制动器至今仍占据相当大的应用比重，这类制动结构依靠制动蹄片向外扩张贴合制动鼓内壁，通过接触面的摩擦作用将车辆行进的动能转化为热能耗散，实现车辆减速或者驻车的功能。从结构设计的角度来看，这套鼓式制动结构的整体外形为阶梯式圆柱回转体，大直径端为制动鼓的摩擦工作腔，小直径端为轮毂连接安装段，中心设置贯穿的轴孔用于适配轮边驱动轴或者转向节的安装定位，端面上均匀分布的六个螺栓孔用于和轮毂法兰完成刚性连接，安装时需要保证制动鼓的回转中心和轮轴的同轴度公差控制在合理范围内，避免制动过程中出现偏磨、抖动的问题。

　　设计过程中首先要考虑的是制动鼓的壁厚取值，壁厚过薄会导致制动过程中热变形量过大，长时间连续制动后容易出现制动力衰退，甚至引发鼓体开裂的风险；壁厚过大则会增加轮边的非簧载质量，影响车辆的悬挂响应特性，同时提升整体制造成本。这套结构的制动鼓内壁加工精度需要满足摩擦配合的要求，表面粗糙度不能过高，否则会导致初期制动磨合阶段的接触面积不足，制动力上升缓慢，也不能过低导致摩擦系数达不到设计要求。端面上的连接螺栓孔采用均匀圆周排布，孔位的位置度公差需要严格控制，保证安装时螺栓能够顺利穿入轮毂法兰的对应孔位，避免装配时出现强制对位导致的内应力，长期使用后出现螺栓断裂的隐患。

　　从实际应用场景来看，这类鼓式制动器可以适配总质量较大的货运车辆后轮，也可以用于部分工程机械设备的行走机构制动，相比盘式制动器，鼓式结构的密封性能更好，能够在多尘、泥泞的恶劣工况下保持稳定的制动性能，不容易被外界的砂石、泥水侵入摩擦副表面，造成制动效能的异常下降。同时鼓式制动器的制动力矩放大倍数更高，在相同的制动促动力输入下，可以获得更大的制动力输出，对于重载车辆来说能够满足满载状态下的制动距离要求。设计时还需要考虑制动鼓的散热结构，虽然鼓式结构的散热性能相比盘式结构存在先天不足，但可以通过在鼓体外壁设置合理的加强筋结构，既提升鼓体的结构刚度，减少制动过程中的形变，也能增加外壁的散热面积，加快连续制动后的热量散发，降低热衰退的影响。

　　在安装边界的考量上，这套鼓式制动结构的轴向尺寸需要和轮边的轮毂、轴承、油封等部件的安装空间匹配，制动鼓的内腔深度要能够完全容纳内部的制动蹄、制动凸轮、回位弹簧等组件，装配完成后制动蹄片的外圆面和制动鼓内壁之间需要保留均匀的间隙，间隙过大会导致制动踏板行程过长，制动响应滞后，间隙过小则会出现行驶过程中拖磨的问题，增加不必要的行驶阻力，加速摩擦片的异常磨损。中心轴孔的直径需要和轮轴的配合公差匹配，采用过渡配合的方式保证连接的同轴度，同时方便装配和后期的维护拆卸。连接螺栓的规格选择需要匹配满载制动时的扭矩载荷，保证在最大制动力矩输出时，连接面不会出现相对滑移，螺栓不会发生剪切断裂。

　　从结构建模的角度来看，这类回转类零件的建模需要优先保证回转特征的同轴度，所有以中心轴线为基准的圆柱面、孔位都要采用统一的基准轴进行定位，避免建模过程中基准不统一导致的尺寸偏差。端面的螺栓孔可以采用圆周阵列的方式生成，阵列时要保证孔位的角度均分，同时要注意螺栓孔的沉头深度要和选用的螺栓头部尺寸匹配，保证螺栓安装后头部不会突出端面，影响和轮毂法兰的贴合紧密性。制动鼓的外圆过渡圆角需要做合理的处理，避免应力集中，在制动过程中反复受热受载的情况下，圆角位置是应力集中的高发区域，合理的圆角半径可以大幅提升零件的疲劳寿命，减少开裂失效的概率。

　　在实际的设备选型过程中，选用这类鼓式制动器需要匹配车辆的轴荷、最高行驶速度、轮胎滚动半径等参数，计算所需的最大制动力矩，再对应选择合适尺寸的制动鼓规格，不能单纯依靠安装尺寸进行匹配，否则会出现制动力不足导致制动距离超标，或者制动力过大导致车轮过早抱死，影响行驶稳定性的问题。同时还要考虑摩擦片的材质匹配，不同材质的摩擦片对应的最佳工作温度区间、摩擦系数特性都存在差异，需要和制动鼓的材质、表面处理工艺相适配，才能获得稳定、耐久的制动性能。对于经常在山区路段行驶的车辆，还需要考虑制动鼓的热容量设计，保证长下坡连续制动的场景下，制动鼓的温度不会上升到摩擦材料的热衰退温度区间，避免制动失效的安全隐患。
