手摇式鲜果榨汁处理设备结构设计

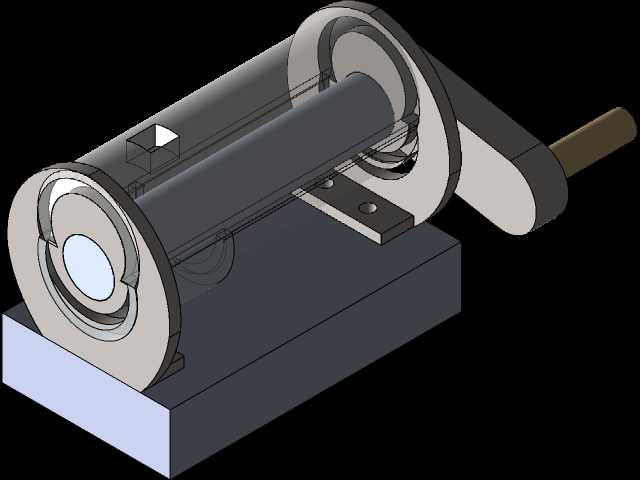

　　这款手动驱动的榨汁设备，主要面向小型餐饮门店、家庭鲜榨场景以及户外无供电环境下的果蔬榨汁需求，相比电动榨汁设备无需外接电源，整体结构紧凑，维护难度低，适合处理橙子、柠檬、苹果等软硬适中的鲜果食材，通过手动输入动力完成鲜果的挤压、出汁、渣汁分离全流程。从结构布局来看，设备采用卧式安装的整体框架，底部设置整块矩形安装基座，基座上预留两个对称的安装通孔，可通过螺栓将整机固定在操作台面上，避免手摇作业时设备出现滑移或倾覆，基座的长宽尺寸控制在可适配常规家用操作台、商用吧台的安装边界内，不会占用过多操作空间，基座上方的支撑结构采用一体化成型的立板设计，分别承托传动组件与挤压腔体，保证动力传输过程中的结构刚性。

　　核心的挤压腔体采用透明可视的筒状结构设计，作业时可直接观察内部鲜果的挤压状态，方便操作人员根据出汁情况调整手摇输入的转速与力度，腔体一端设置进料与出渣的开合端盖，端盖与腔体采用卡扣式连接，拆卸清理时无需额外工具，可快速冲洗腔体内部残留的果渣，避免长期使用出现霉变或异味。传动部分采用曲柄摇杆结合齿轮增速的结构，外露的手摇柄做了防滑处理，握持部位采用非金属材质，降低长时间操作的手部磨损，手摇输入的扭矩通过内部的齿轮组传递到挤压螺杆，螺杆的螺距从进料端向出渣端逐渐收窄，随着螺杆转动，腔体内的鲜果被逐步推送、挤压，果汁通过腔体下部的滤孔流出，果渣则从端盖侧的排渣口排出，滤孔的孔径经过匹配设计，既可以保证果汁顺畅流出，又能阻挡果渣混入果汁中，

　　减少后续过滤的工序。设计过程中重点考虑了手动操作的力臂匹配，手摇柄的回转半径经过多轮调整，保证普通操作人员施加较小的握力即可输出足够的挤压扭矩，避免操作过程中出现费力、卡滞的问题，所有与食材接触的部件均采用易拆卸的装配结构，相邻部件的连接缝隙做了圆弧过渡处理，不存在清洁死角，符合食品接触类器具的卫生设计要求。设备的整体传动部件做了封闭防护处理，手摇作业时衣物、头发不会卷入传动结构中，操作安全性有充足保障，外露的金属部件均做了防锈处理，长期接触果汁酸性液体也不会出现锈蚀脱落的问题，延长设备的实际使用寿命。在安装适配性上，底部基座的安装孔位采用通用化的孔距设计，既可以通过螺栓永久固定在操作台面，也可以搭配快速夹具实现临时固定，

　　满足流动摊位、户外露营等多场景的快速拆装需求，整机的重量控制在单人可轻松搬运的范围内，转移作业位置时无需额外辅助设备。从实际作业效率来看，单批次可处理1-2个中等大小的鲜果，手摇转动10-15圈即可完成单批次的榨汁作业，出汁率相比普通手动挤压榨汁器提升约两成，且作业过程中噪音极低，不会对周边环境造成干扰，适合对噪音控制有要求的精品咖啡馆、书店水吧等场景使用。结构设计上没有采用复杂的电子元件或易损的精密部件，日常使用仅需定期清洁接触食材的部位，传动部位的润滑可采用食品级润滑脂，维护周期长，故障概率远低于同类型电动榨汁设备，即使长期闲置也不会出现电路老化、电容失效等问题。
